放熱基板のメーカー8社一覧や企業ランキングを掲載中！放熱基板関連企業の2025年9月注目ランキングは1位:サエス・ゲッターズ・エス・ピー・エー、2位:アート電子株式会社、3位:協栄産業株式会社です。 放熱基板の概要、用途、原理もチェック！
監修:アート電子株式会社

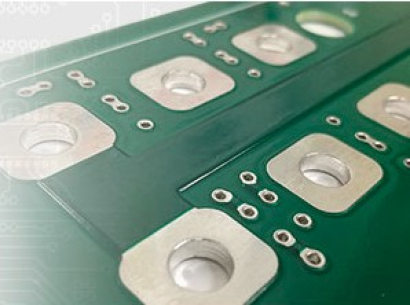

放熱基板とは、電子機器や半導体素子などから発生する熱を効率よく外部へ逃がすために設計された特殊な基板です。
電子機器が高性能・小型化するにつれ、基板上に実装される部品の密度は年々高くなっており、発熱も増加しています。この熱を適切に処理できない場合、部品の寿命が短くなったり、誤動作を起こす原因になったりします。そこで放熱対策として登場したのが放熱基板です。
放熱基板は、通常のプリント配線板に比べて、熱伝導性に優れた材料が使用されており、金属基板、セラミック基板などが挙げられます。金属基板はアルミニウムなどの表面に絶縁層を設け、その上に銅による配線を付与したものです。アルミニウム以外にも銅や様々な合金が用いられています。
関連キーワード
2025年9月の注目ランキングベスト6
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | サエス・ゲッターズ・エス・ピー・エー |
44.4%
|
| 2 | アート電子株式会社 |
11.1%
|
| 3 | 協栄産業株式会社 |
11.1%
|
| 4 | 大陽工業株式会社 |
11.1%
|
| 5 | 株式会社松和産業 |
11.1%
|
| 6 | 株式会社アライドマテリアル |
11.1%
|
1 点の製品がみつかりました
1 点の製品
岡本硝子株式会社
10人以上が見ています
最新の閲覧: 1日前
■製品説明 パワー半導体やハイパワーLED、LDの高機能化に伴う熱課題に対応するために、株式会社U-MAPが開発した繊維状AlNフィラー「Ther...
監修:アート電子株式会社
放熱基板とは、電子機器や半導体素子などから発生する熱を効率よく外部へ逃がすために設計された特殊な基板です。
電子機器が高性能・小型化するにつれ、基板上に実装される部品の密度は年々高くなっており、発熱も増加しています。この熱を適切に処理できない場合、部品の寿命が短くなったり、誤動作を起こす原因になったりします。そこで放熱対策として登場したのが放熱基板です。
放熱基板は、通常のプリント配線板に比べて、熱伝導性に優れた材料が使用されており、金属基板、セラミック基板などが挙げられます。金属基板はアルミニウムなどの表面に絶縁層を設け、その上に銅による配線を付与したものです。アルミニウム以外にも銅や様々な合金が用いられています。
放熱基板は、高発熱が課題となる電子機器で数多く使用されています。
LEDは省エネルギーで長寿命という特徴がありますが、高輝度化に伴い大量の熱を発します。特に高出力LEDを用いた照明機器では、発熱によって発光効率や寿命が低下するリスクが避けられません。放熱基板を使用することで、LEDチップから発生した熱を基板を通して効果的に外部へ逃がし、性能と耐久性を確保します。
パワーエレクトロニクス分野では、電力を制御・変換するために高電圧・高電流を扱う回路が必要です。インバーターやDC-DCコンバーターに使われるIGBTやMOSFETなどのパワー半導体は発熱量が大きく、放熱対策が不可欠です。放熱基板はこれらの素子の下に配置され、熱を吸収・分散させて、機器の安定稼働と安全性を確保します。車載用電装品にも広く利用されています。
5Gや高速通信に対応した基地局装置では、大量のデータ処理とともにCPUや高周波増幅器などが発熱します。これらの装置が屋外や狭小な筐体内で使用されることも多いため、信頼性の高い熱管理が不可欠です。放熱基板により、回路素子からの熱を効率的に逃がし、過熱による通信トラブルや寿命短縮を防ぎます。セラミック基板など、高周波特性と熱伝導性を兼ね備えた材料が用いられます。
本記事は放熱基板を製造・販売するアート電子株式会社様に監修を頂きました。
