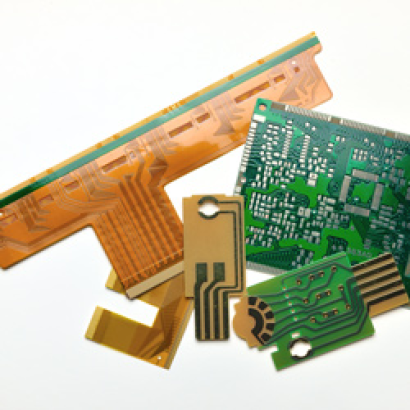

FPCとは

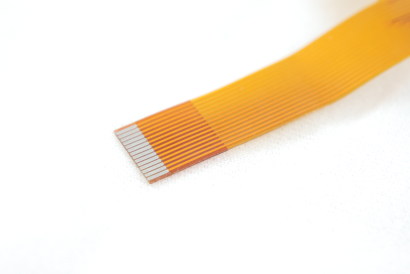

FPCは柔軟性のあるプリント基板のことです。紙のように薄く、柔らかいのが特徴です。通常の基板よりも軽量小型で経済的なため、近年では広く用いられるようになりました。
FPCはフレキシブル基板とも呼ばれ、Flexible Printed Circuitsの頭文字を取って略した名称です。
FPCの使用用途
FPCは電化製品や民生品に広く使用されます。代表的な使用用途はスマートフォンです。スマートフォンの制御基板はほとんどの場合、FPCが使用されています。小型軽量のため、普段から携帯する製品には重宝されます。
家電の中では液晶テレビなどに使用します。電子制御基板を小型化可能なため、経済的に有利です。他製品としてはキーボードやプリンターなどにも使用されており、使用用途は幅広いです。その他、重厚長大産業にも用いられています。近年では、宇宙開発や航空産業にも必需部品となりました。
FPCの原理
FPCの仕組みは、基本的にはプリント基板と同じですが、最大の相違点として基材がフィルムであることが挙げられます。絶縁性を持ったポリイミドやポリエステルなどのフィルムに、銅などの金属を配線として回路が印刷されます。フィルムと銅箔はともに12μm～50μm程度なので、貼り合わせてもかなりの薄さを維持することができます。
FPCは以下の方法で製作します。
- ベースとなるフィルムに、エポキシ樹脂などの接着剤で銅の薄い箔を貼り付けます。
- この基材に、エッチング用のドライフィルムをコーティングします。
- 紫外線を照射して回路図をドライフィルムに転写します。
- 必要な回路図の部分がドライフィルムに残るので、エッチングすると銅箔の回路パターンが完成します。
- ドライフィルムをはがして、全体に絶縁体のフィルムを貼ってメッキ処理します。
上記の工程で軽量で丈夫なFPCが完成します。FPCには片面FPCと両面FPCがあります。両面は片面よりも耐久性は劣る反面、設計が高密度にできるのが利点です。両面FPCでは、片面FPCの工程が繰り返されて製作されます。
近年では、FPCにリジッド基板をはさんだフレックスリジッド構造の基板や多層構造のFPC基板も開発されています。基材としては、ポリエステルよりもポリイミドの方が熱に強く丈夫です。
FPCのその他情報
1. FPCの特徴
FPCには、柔軟性が高い、重量が軽い、高価であるという3つの特徴があります。
- 柔軟性が高い
FPCの材料には、ポリイミドなどのプラスチックフィルムが使用されます。プラスチックフィルムは柔軟で折り曲げ可能なため、電子機器の可動部などに使用されます。 - 重量が軽い
FPCの材料はプラスチックであり、軽量です。重量制限の厳しい宇宙業界や航空業界では必需品です。 - 高価
FPCは通常のプリント基板であるリジッド基板に比べて価格が高くなる傾向にあります。
2. FPCを使用する際の注意点
FPCを使用する上での注意点は、大きく分けて2つあります。
- 耐屈曲性の違い
FPCの特徴は高い柔軟性ですが、耐屈曲性はメーカーや製品ごとに異なります。FPCを使用する際には、耐屈曲性の確認が必須です。 - 機械的に弱い
FPCは軽薄なフィルムのため、機械的に弱いという性質を持ちます。部品を実装する際は補強板と呼ばれる板を電子部品の下に貼り付ける必要があります。
以上の点を考慮してFPCを使用する必要があります。
3. FPC市場規模の増加
Credence Resarchの調査によると、世界のFPC市場は年々増加しています。2018年から2027年にかけて年平均成長率 10.6%で推移すると予測され、フレキシブルエレクトロニクスの世界市場規模は2027年には約4.5兆円に拡大すると予測されています。
市場が拡大している背景として、自動車、家庭用電化製品、航空宇宙業界でのFPCの需要の高まりが関係しています。
参考文献
https://www.mektron.co.jp/product/fpc/
https://www.p-ban.com/about_pcb/flexible.html
https://www.okidensen.co.jp/jp/prod/fpc/flexible/fpc_setumei.html
https://www.elephantech.co.jp/pickups/what-is-flex-pcb/
https://www.credenceresearch.com/report/flexible-printed-circuit-boards-market
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
FPCのカタログ一覧はこちら
企業
株式会社松和産業 株式会社イー・スクエアFPCのメーカー25社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
フレキシブル基板の工程も全設備を社内に導入し、細かな要望にも迅速・丁寧に対応いたします。
最短納期例：
1層⇒最短2日（AMデータ⇒翌日出荷）
2層⇒最短2日（8時データ⇒翌日出荷）
※補強板付きの場合、別途ご相談
製品をみる 会社サイトをみる
FPCのメーカーランキング
*一部商社などの取扱い企業なども含みます2023年3月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社フジクラ |
19.5%
|
| 2 | 株式会社松和産業 |
18.5%
|
| 3 | タツタ電線株式会社 |
12.7%
|
| 4 | 日本メクトロン株式会社 |
5.4%
|
| 5 | 住友電工プリントサーキット株式会社 |
4.4%
|
| 6 | 株式会社キョウデン |
3.9%
|
| 7 | 沖電線株式会社 |
3.9%
|
| 8 | 日本モレックス合同会社 |
2.9%
|
| 9 | 日本シイエムケイ株式会社 |
2.9%
|
| 10 | キャノン・コンポーネンツ株式会社 |
2.4%
|
注目ランキング導出方法について
注目ランキングは、2023年3月のFPCページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- フジクラ: 52,434人
- NOK: 3,489人
- 日本モレックス: 1,966人
設立年の新しい会社
- OKIサーキットテクノロジー: 2012年
- 丸和製作所: 2009年
- グロース: 2008年
歴史のある会社
- フジクラ: 1885年
- 沖電線: 1936年
- NOK: 1939年
FPCのカタログ 5件
Metoreeに登録されているFPCが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- イー・スクエア
- 松和産業
カタログを種類ごとに探す
- 全ての種類
- 製品総合カタログ
- 会社案内カタログ
株式会社松和産業
最新設備【松和産業】
カタログ概要
【松和産業の最新鋭の設備】松和産業では最先端の設備による全行程社内一貫製造をしています。銅めっき、金めっきはもちろんのこと、ビルドアップ基板用のレ...
タグ付けカテゴリ
FPC ビルドアップ基板 プリント基板 フレキシブルプリント基板 +72022年8月1日
株式会社松和産業
納期表【松和産業】
カタログ概要
【プリント基板、明日発送します】松和産業の納期表です。◆全行程社内一貫製造で圧倒的な超短納期を実現。◆金フラッシュでも最短納期対応可能！追加日程は御...
タグ付けカテゴリ
FPC ビルドアップ基板 プリント基板 フレキシブルプリント基板 +62022年8月1日
株式会社松和産業
インピーダンス【松和産業】
カタログ概要
●特性 ●差動 ●コモン ●コプレナー…松和産業では、各種インピーダンスシミュレーション及びテストクーポンを用いてのTDR測定が可能。適正な線幅、クリアラ...
タグ付けカテゴリ
FPC ビルドアップ基板 プリント基板 フレキシブルプリント基板 +72022年8月4日
株式会社松和産業
クオリティ
カタログ概要
松和産業が提供するプリント基板はどれも高クオリティ！その秘密はぜひカタログをご覧ください。
タグ付けカテゴリ
FPC ビルドアップ基板 プリント基板 フレキシブルプリント基板 +72022年8月18日
株式会社イー・スクエア
大気圧プラズマにおける表面機能化 アプリケーションとその装置 親水化 接合
カタログ概要
過去、講演会等に用いた資料で、弊社が製造する大気圧プラズマ装置の基本的概念や装置性能、設計思想、使用実績アプリケーション等、性能検証方法等を紹介さ...
タグ付けカテゴリ
FPC 洗浄装置 ビルドアップ基板 光ファイバーケーブル +442022年7月12日
FPC7選
株式会社フジクラ
実装FPC
画像出典:
株式会社フジクラ公式サイト特徴
実装FPCは、片面や両面、多層において、様々な部品を実装した状態で購入することができるFPCになります。
実装については、C4実装やワイヤーボンディング、ACF実装、ACP実装などを発注することができます。
FPCの製造過程のシート状態で、部品の実装が行われるため、単品のFPCを購入後に実装する場合に比べ、品質や廃品が出ないなどの面で、有効です。
モジュール化まで対応しており、カスタマイズ性が高いことが特徴です。
株式会社フジクラの会社概要
- 会社所在地: 東京都江東区木場1-5-1
- 会社サイト
- 創業: 1885年
- 従業員数: 52,434人
株式会社フジクラ
両面FPC
画像出典:
株式会社フジクラ公式サイト特徴
両面FPCは、両面に配線がある基板であり、片面のFPCよりも設計自由度が高いことが特徴です。
表面と裏面の接続には、スルーホール接続やビア接続で導通しているため、使用用途に応じて、適切な接続方法を選択することができます。
小型で高密度が要求される製品に対しての使用に適しており、スマートフォンやデジタルビデオカメラ、ノートPCなどに利用されています。
高速伝送用FPCによって、インピーダンス制御を行うことが可能です。
株式会社フジクラの会社概要
- 会社所在地: 東京都江東区木場1-5-1
- 会社サイト
- 創業: 1885年
- 従業員数: 52,434人
日本モレックス合同会社
カッパーフレックス相互接続アセンブリー
画像出典:
日本モレックス合同会社公式サイト特徴
カッパーフレックス相互接続アセンブリーは、省スペース性と軽量性に優れている、柔軟な取り付けができるFCPになります。
様々なコンポーネントから取り付けたい部品を選択することができるため、無援に近い組み合わせの中から、使用用途に応じた最良のFPCを発注することが可能です。
重複している部品を集約することや、組み立て時間や在庫の管理を世界規模の製造システムで行っているため、コストの削減に有効です。
日本モレックス合同会社の会社概要
- 会社所在地: 神奈川県大和市深見東一丁目5番4号
- 会社サイト
- 創業: 1970年
- 従業員数: 1,966人
日本モレックス合同会社
カッパーフレックスジャンパー
画像出典:
日本モレックス合同会社公式サイト特徴
カッパーフレックスジャンパーは、高密度の場所同士を接続することに適したジャンパーとして機能する、エンジン制御ユニットや、DVDプレイヤー、コントローラー、消費者向けの医療機器などで使用されるFPCになります。
プリント基板やワイヤーハーネスでは接続できないような小さなスペースでも使用することができます。
3次元配置が可能なため、1つのパッケージで様々な機能を有することができます。
機械的なストレスなどを緩和するような構造をしているため、耐久性があります。
日本モレックス合同会社の会社概要
- 会社所在地: 神奈川県大和市深見東一丁目5番4号
- 会社サイト
- 創業: 1970年
- 従業員数: 1,966人
日本メクトロン株式会社
一覧
画像出典:
日本メクトロン株式会社公式サイト特徴
曲げ感知FPCは、電力の供給が必要ない状態で曲げを感知することができるFPCになり、日本メクトロン社の独自の開発品になります。
金属基板よりも薄型軽量で、立体形状に成型が可能であるため、様々なセンサやウェアラブルデバイス、ヘルスケア機器などの、様々な使用用途で使用することができます。
熱膨張によって、反屈することなく使用することができるため、温度が高くなる危険性のある場所において使用する場合でも、問題なく使用することができます。
日本メクトロン株式会社の会社概要
- 会社所在地: 東京都港区芝大門1-12-15
- 会社サイト
- 創業: 1969年
- 従業員数: 1,109人
住友電工プリントサーキット株式会社
高屈曲FPC
画像出典:
住友電工プリントサーキット株式会社公式サイト特徴
高屈曲FPCは、電子機器の可動部分の配線として使用される、柔軟で信頼性の高いFPCになります。
光ピックアップが3000万回以上、携帯ヒンジが20～100万回以上可能で、繰り返しの屈曲が非常に要求されるような電子機器に搭載することができるほどの高屈曲性が特徴です。
屈曲半径を小さく設定することができるため、様々な使用用途のヒンジへ使用することができます。
85℃の状況でも問題なく使用することができるため、高温がで動作するHDD内部の配線でも使用されています。
住友電工プリントサーキット株式会社の会社概要
- 会社所在地: 滋賀県甲賀市水口町ひのきが丘30番地
- 会社サイト
- 創業: 1983年
NOK株式会社
記述不可 FPC記載のみで製品名無し
画像出典:
NOK株式会社公式サイト特徴
フレキシブルサーキットは、情報精密機器向けの柔軟性の高いFPCです。
薄型軽量で、自由に曲げることができるため、設計上で耐屈曲性が基板に求められる場合に便利に使用することができます。
様々なカスタマイズが可能で、繰り返しの屈曲に対して非常に高耐性を持つ片面FPC型から、片面FPCに比べて複雑な配線が可能な両面FPC、基板とケーブルが一体となった構造で、高密度の実装が可能となっている多層FPCが選択できます。
NOK株式会社の会社概要
- 会社所在地: 東京都港区芝大門1丁目12番15号
- 会社サイト
- 創業: 1939年
- 従業員数: 3,489人
