スチームトラップとは

スチームトラップ

スチームトラップ (英: steam trap) とは、スチーム (蒸気) 中に発生したドレン (液滴) を分離して排出する機器です。

工場などには蒸気が流れている配管があり、配管が外気に触れて配管表面温度が低下すると流れている蒸気も冷やされドレンが発生します。ドレンが蒸気に混ざった状態で送られるとエルボなどの曲がり部で勢いよく衝突してドレンアタックが発生し、衝撃で配管が破損する可能性があります。ドレンがブロアやタービンなどのインペラに当たってエロージョンが発生するため、これらを回避するためにスチームトラップを設置可能です。

スチームトラップの使用用途

スチームトラップは蒸気を使用する配管に設置可能です。スチームトラップを設置すると蒸気中のドレンを回収でき、エロージョンやハンマリングを防げます。

蒸気がドレンによって冷やされて凝縮すると急激に体積が減少し、負圧になるとドレン同士が引き寄せられて衝撃破が生じる可能性もあります。

配管や接続されている機器に大ダメージを与える場合があり、スチームトラップによる予防が重要です。

スチームトラップの原理

スチームトラップには、機械式、温度差式、サーモダイナミック式があります。原理は種類によって異なります。

1. 機械式

機械式の構造は比較的簡単です。ドレンが流入するとフロートやバケットを浮かせて弁を開閉させます。メンテナンス性も良くて動作確認も音でわかりやすいです。弁にゴミが付着すると蒸気が吹きっぱなしになり、定期的なメンテナンスが必要です。

2. 温度差式

温度差式はスチームとドレンの温度差により、膨張や収縮で弁が開閉します。温度差式はバイメタル式とベローズ式に分類可能です。バイメタル式は膨張や収縮に異なる2種類の金属の膨張率の違いを使用し、ベローズ式は膨張や収縮にベローズ機構を用います。

3. サーモダイナミック式

サーモダイナミック式は1次側と2次側の間にある変圧室の圧力によって弁を開閉可能です。高温のドレンによりバイメタルが膨張して弁体が開き、一度ドレンが排出されると続いて蒸気が流れます。蒸気の流速は大きいため圧力が下がり一度弁体が下がり、変圧室に入った蒸気は徐々に冷やされて圧力が下がってドレンの圧力より低くなると再度開弁します。これを繰り返して動作可能です。

スチームトラップの種類

1. 機械式

機械式はメカニカルスチームトラップとも呼ばれ、ドレンと蒸気の比重差を利用します。機械式はバケット型やフロート型に分類され、バケット型には逆バケット式 (I.B.式) やバケット式が、フロート型にはレバー付きフロート式があります。

2. 温度差式

温度差式はサーモスタチックスチームトラップとも呼ばれ、ドレンと蒸気の温度差を利用します。温度差式にはバイメタル式やベローズ式があります。

3. サーモダイナミック式

サーモダイナミック式はドレンと蒸気の熱力学的特性差を利用します。サーモダイナミック式はディスク型の空気保温式や外気冷却式に分けられます。

スチームトラップの選び方

1. 機械式

機械式はドレンの滞留がなく、省エネ設計です。バケット型はスケールに強くて耐久性を持っています。フロート型は圧力差に強くてウォーミングアップが早いですが、機械式は凍結に弱くて比較的大きいです。フロート型は水撃作用に弱く、バケット型は取り付け方向に制限される場合があります。

2. 温度差式

温度差式は静かで水撃作用にも強いです。排出ドレン温度を制御でき、低音空気の排出性能が良いです。飽和蒸気温度よりも低温なためドレンが滞留しやすく、調整が悪い場合には弁の閉きが遅れて蒸気をロスします。バイメタル部の腐食や疲労のために耐久性が低いです。

3. サーモダイナミック式

サーモダイナミック式は小型かつ軽量で凍結に強く、取り付け方向が自由です。一般的に外気温に影響されやすいため空打ちを起こし、ドレンの滞留の可能性もあります。

参考文献
https://www.venn.co.jp/content/download/6555/143102/file/00133.pdf
https://www.tlv.com/ja/steam-info/steam-theory/steam-trouble/1006erosion/

一括問い合わせ (無料)

スチームトラップの取り扱い企業にまとめて見積もりできます！

電話番号不要

何社からも電話がかかってくる心配はありません

まとめて見積もり・問い合わせ

複数社に何度も同じ内容を記入する必要はありません

返答率96%以上

96%以上の方がメーカーから返答を受け取っています

一括見積もりの使い方

スチームトラップメーカー 23社

*一部商社などの取扱い企業なども含みます。

温調式スチームトラップ｜TBU4-SR型注目製品
株式会社ミヤワキ

・分解清掃不要！ハンドルを回すだけでスケール除去完了 (従来かかる時間の約1/10）
・スケールが堆積しにくい設計を実現
・抜群の耐久性を実現 (ミヤワキ独自の機構 "SCCV機構" を採用)
・スチームトレース管への使用が最適

- - 株式会社ミヤワキメーカー
    各種スチームトラップ
  - 会社サイト創業: 1933年従業員数: 140人資本金: 25,600,000円会社詳細
  - 住所: 大阪府大阪市淀川区田川北2-1-30
- カスタマイズ可能省エネに貢献診断サービス実施

  1933年創業の蒸気用バルブメーカのパイオニアです。幅広い製品ラインナップを揃え、お客様に最適な製品をご提案します。
  品質にこだわり、お客様に寄り添ったものづくりに取り組んでいます。
- - 株式会社本山製作所メーカー
    多機能形スチームトラップ装置　No.62S, No.62F
  - 会社サイト創業: 1924年資本金: 300,000,000円会社詳細
  - 住所: 宮城県黒川郡大衡村大衡字亀岡5-2
- - 株式会社伸友メーカー
    スチームトラップ
  - 会社サイト創業: 1968年従業員数: 30人会社詳細
  - 住所: 広島県福山市一文字町14番31号
- - 株式会社ヨシタケメーカー
    スチームトラップ
  - 会社サイト上場(東証スタンダード) 創業: 1944年従業員数: 466人会社詳細
  - 住所: 愛知県名古屋市瑞穂区二野町7番3号
- - 株式会社ベンメーカー
    スチームトラップ一覧
  - 会社サイト創業: 1950年会社詳細
  - 住所: 東京都大田区多摩川2-2-13
- - 株式会社テイエルブイメーカー
    スチームトラップ一覧
  - 会社サイト創業: 1950年従業員数: 500人資本金: 480,000,000円会社詳細
  - 住所: 兵庫県加古川市野口町長砂881番地
- - フシマン株式会社メーカー
    スチームトラップ
  - 会社サイト創業: 1902年従業員数: 128人資本金: 10,000,000円会社詳細
  - 住所: 東京都品川区東大井2-13-8ケイヒン東大井ビル2F
- - エマソンジャパンメーカー
    スチームトラップ
  - 会社サイト従業員数: 0人資本金: 0円会社詳細
  - 住所: 東京都東京都港区芝浦１丁目２−１シーバンス N館17階
- - 丸善薬品産業株式会社メーカー商社・代理店
    スチームトラップ
  - 会社サイト創業: 1895年従業員数: 286人会社詳細
  - 住所: 大阪府大阪市中央区道修町2丁目4-7
- - クリエイト株式会社メーカー商社・代理店
    スチームトラップ一覧
  - 会社サイト上場(東証スタンダード) 創業: 1916年従業員数: 541人会社詳細
  - 住所: 大阪府大阪市西区阿波座1-13-15
- - 関西オートメ機器株式会社
    ピンチスチームトラップ
  - 会社サイト創業: 1967年従業員数: 38人資本金: 10,000,000円会社詳細
  - 住所: 滋賀県大津市月輪2丁目18番60号
- - 株式会社生活環境研究所

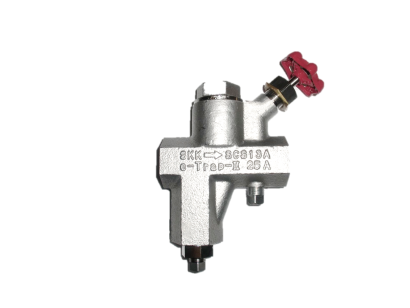

    e-Trap スチームトラップ
