ベローズのメーカー54社一覧や企業ランキングを掲載中！ベローズ関連企業の2025年6月注目ランキングは1位:NOK株式会社、2位:株式会社久世ベローズ工業所、3位:日本発条株式会社となっています。 ベローズの概要、用途、原理もチェック！

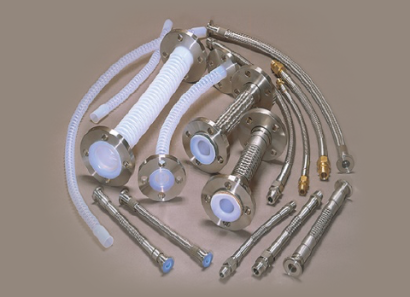

ベローズとは、金属製薄肉で蛇腹構造を持った、伸縮性と曲げ性を有する柔軟性のある部材のことです。
ベローズは、アコーディオンについている、伸縮変形して空気を送り出す波打ち型の部分を、円筒形にした形状をしています。
ベローズの最大の特徴は、２つの装置どうしや配管口どうしの間を接続する際に、両方の接続口の位置をある程度自由に変えられる柔軟性にあります。また、製造方法によって気密性を持たせたり振動吸収性を持たせるなど、様々な機械性能を付加することができます。これらの特性を活かして、ベローズは真空ポンプを始め様々な用途で使用されています。
関連キーワード
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | NOK株式会社 |
5.6%
|
| 2 | 株式会社久世ベローズ工業所 |
5.1%
|
| 3 | 日本発条株式会社 |
5.1%
|
| 4 | WitzenmannJapan株式会社 |
4.5%
|
| 5 | 株式会社バルカー |
4.5%
|
| 6 | 富士精工株式会社 |
4.5%
|
| 7 | 株式会社ナベル |
4.0%
|
| 8 | 株式会社オクダソカベ |
3.4%
|
| 9 | 株式会社ジャバラ／JABARA CO.,LTD. |
3.4%
|
| 10 | 株式会社精器ベローズ工業 |
3.4%
|
業界別
🚀 航空・宇宙項目別
使用用途
#ガス供給装置
#クリーンルーム設備
#医療機器
#液体輸送装置
#温度変化対策
#化学プラント
#振動吸収
#真空機器
#配管伸縮吸収
#半導体製造装置
ベローズ内径 mm
15 - 30
30 - 50
50 - 80
80 - 110
110 - 160
160 - 210
ベローズ外径 mm
20 - 40
40 - 70
70 - 100
100 - 140
140 - 180
180 - 240
ベローズ板厚 mm
0.13 - 0.15
0.15 - 0.2
0.2 - 0.21
材質
SUS304
SUS316L
フランジ外径 mm
30 - 50
50 - 100
100 - 150
150 - 200
200 - 250
250 - 300
最高圧力 barg
0 - 3
3 - 5
5 - 8
8 - 11
11 - 14
14 - 17
17 - 26
可動範囲芯ずれ mm
0 - 1
1 - 3
3 - 6
6 - 10
10 - 15
15 - 20
20 - 25
株式会社酉島製作所
310人以上が見ています
100.0% 返答率
71.3時間 返答時間
■特長 端面の摩耗や軸の動きにはゴムベローズの伸縮によって追従するため、パッキン部の摺動はなく軸の摩耗は生じません。また、スラリ...
三弘エマテック株式会社
880人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
26.0時間 返答時間
■特徴 ・独自の液圧成形法により製作 ・ロール成形法に比べて精度の高いものが得られる ・応力のバラツキを防止できる ・量産製作での品...
10種類の品番
株式会社吉川製作所
1460人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
7種類の品番
WitzenmannJapan株式会社
250人以上が見ています
最新の閲覧: 53分前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
成形ベローズは耐圧性と高いフレキシビリティを有します。成形ベローズが使用される主な分野は、機械・プラントエンジニア、バルブ、測...
SGLカーボンテクニックジャパン株式会社
1320人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
84.0時間 返答時間
SGL製のPTFEベローズは、高温や高純度の化学プロセス工業での広範な用途で、長期の伸縮寿命を得られるように設計されています。ベローズ...
10種類の品番
大同特殊工業株式会社
180人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.0時間 返答時間
概要 ■標準仕様 ・内部：真空 ・外部：大気 ・リークテスト：He ガスリーク 1.0×1.0^-9Pa・㎥/sec以下 ・ベローズ材質：SUS304/SUS316L ...
株式会社IWC
290人以上が見ています
最新の閲覧: 1日前
■内部 真空 ■外部 大気 ■リークテスト Heガスリーク1.0×10⁻9Pa・m³/sec以下 ■ベローズ材質 SUS304/SUS316L ※材質変更可能ですのでご...
西和産業株式会社
30人以上が見ています
返信の比較的早い企業
100.0% 返答率
34.6時間 返答時間
■製品について NWベローズフランジは、クランプリングやセンターリング等のアタッチメント材料を用いて簡単に接続することができます。 ...
株式会社吉川製作所
1890人以上が見ています
最新の閲覧: 13時間前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
6種類の品番
WitzenmannJapan株式会社
300人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
メンブレンベローズは、少ない設置空間で最大の可動性を提供します。典型的な用途は、真空バルブ、真空フィードスルー、媒体貯蔵、容積...
SGLカーボンテクニックジャパン株式会社
1380人以上が見ています
最新の閲覧: 55分前
100.0% 返答率
84.0時間 返答時間
SGL製のPTFEベローズは、高温や高純度の化学プロセス工業での広範な用途で、長期の伸縮寿命を得られるように設計されています。ベローズ...
10種類の品番
大同特殊工業株式会社
200人以上が見ています
最新の閲覧: 13時間前
返信の比較的早い企業
100.0% 返答率
28.0時間 返答時間
概要 ■標準仕様 ・内部：真空 ・外部：大気 ・リークテスト：He ガスリーク 1.0×1.0^-9Pa・㎥/sec以下 ・ベローズ材質：SUS304/SUS316L ...
株式会社吉川製作所
1610人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
7種類の品番
株式会社IWC
260人以上が見ています
■内部 真空 ■外部 大気 ■リークテスト Heガスリーク1.0×10⁻9Pa・m³/sec以下 ■ベローズ材質 SUS304/SUS316L ※材質変更可能ですのでご...
西和産業株式会社
30人以上が見ています
返信の比較的早い企業
100.0% 返答率
34.6時間 返答時間
■製品について NWベローズフランジは、クランプリングやセンターリング等のアタッチメント材料を用いて簡単に接続することができます。 ...
株式会社吉川製作所
1970人以上が見ています
最新の閲覧: 11時間前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
10種類の品番
WitzenmannJapan株式会社
230人以上が見ています
最新の閲覧: 9時間前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
■概要 バルブ向けベローズは耐圧、気密、高サイクルの軸方向変位に関する要件のもと、コンパクトなデザインや様々なステンレス材 (SUS32...
SGLカーボンテクニックジャパン株式会社
1450人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
84.0時間 返答時間
SGL製のPTFEベローズは、高温や高純度の化学プロセス工業での広範な用途で、長期の伸縮寿命を得られるように設計されています。ベローズ...
10種類の品番
大阪ラセン管工業株式会社
220人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.7時間 返答時間
■特徴 ・弊社独自の技術により誕生した極薄材成形ベローズ ・耐久性能は、従来品の約10倍 (計算値) ・バネ定数は、従来品の約1/5 (計算...
大同特殊工業株式会社
180人以上が見ています
最新の閲覧: 9時間前
返信の比較的早い企業
100.0% 返答率
28.0時間 返答時間
概要 ■標準仕様 ・内部：真空 ・外部：大気 ・リークテスト：He ガスリーク 1.0×1.0^-9Pa・㎥/sec以下 ・ベローズ材質：SUS304/SUS316L ...
株式会社IWC
230人以上が見ています
■内部 真空 ■外部 大気 ■リークテスト Heガスリーク1.0×10⁻9Pa・m³/sec以下 ■ベローズ材質 SUS304/SUS316L ※材質変更可能ですのでご...
株式会社吉川製作所
1340人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
5種類の品番
東亜フレックス株式会社
190人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.2時間 返答時間
■用途 ・高絶縁、高周波特性を必要とする各種機器用。 ・エレクトロニクス用超純水または、超々純水配管用。 ・バイオテクノロジー産業...
WitzenmannJapan株式会社
260人以上が見ています
最新の閲覧: 13時間前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
■概要 メタルベローズはフレキシブルなベローズカップリングにも適しています。このカップリングは運転時に遊びが無く力をダイレクトに...
SGLカーボンテクニックジャパン株式会社
1340人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
84.0時間 返答時間
SGL製のPTFEベローズは、高温や高純度の化学プロセス工業での広範な用途で、長期の伸縮寿命を得られるように設計されています。ベローズ...
10種類の品番
株式会社IWC
200人以上が見ています
最新の閲覧: 7時間前
■内部 真空 ■外部 大気 ■リークテスト Heガスリーク1.0×10⁻⁹Pa・m³/sec以下 ■ベローズ材質 SUS304/SUS316L ※材質変更可能ですのでご...
大同特殊工業株式会社
160人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
28.0時間 返答時間
概要 ■標準仕様 ・内部：真空 ・外部：大気 ・リークテスト：He ガスリーク 1.0×1.0^-9Pa・㎥/sec以下 ・ベローズ材質：SUS304/SUS316L ...
株式会社吉川製作所
1660人以上が見ています
最新の閲覧: 7時間前
返信の早い企業
100.0% 返答率
7.6時間 返答時間
【内部】 真空 【外部】 大気 【リークテスト】 He ガスリーク 1.0×10-9 Pa・㎥ / sec 以下 【ベローズ材質】 SUS304 / SUS316L ※材...
5種類の品番
株式会社宮田工業所
360人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.4時間 返答時間
蛇腹ホースはジャバラ構造で自由に曲げることができる塩ビ管用継手です。 ■特徴 ・13 (280用・230用) は接続部がパイプ径とソケット形...
WitzenmannJapan株式会社
220人以上が見ています
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
■概要 内径3mmの小型多層ベローズがピエゾ素子式インジェクタに高精密に変位するシール要素として使用されています。このベローズはピエ...
検索結果 196件 (1ページ/2ページ)
ベローズとは、金属製薄肉で蛇腹構造を持った、伸縮性と曲げ性を有する柔軟性のある部材のことです。
ベローズは、アコーディオンについている、伸縮変形して空気を送り出す波打ち型の部分を、円筒形にした形状をしています。
ベローズの最大の特徴は、２つの装置どうしや配管口どうしの間を接続する際に、両方の接続口の位置をある程度自由に変えられる柔軟性にあります。また、製造方法によって気密性を持たせたり振動吸収性を持たせるなど、様々な機械性能を付加することができます。これらの特性を活かして、ベローズは真空ポンプを始め様々な用途で使用されています。
ベローズは、高い気密性を持つチューブ、空気や液体を送る管、ケーブルや駆動部分などの保護カバー、装置間の振動や熱の伝道を遮断する接続部材、駆動部品、センサーなど多くの分野で使用されています。
ベローズは、基本的に伸縮や変形が可能な柔軟な構造を持っており、それに様々な機能を付加することで広い用途で使用されています。
ベローズは高い気密性を持たせることが可能です。そのため、真空ポンプとチャンバーの間を繋ぐ配管として使用されています。また、振動を吸収する機能も持っているので、ポンプの振動をチャンバー側に伝えない役割も果たせます。
耐高温性に優れたベローズは、工場の設備などで高温のガスや蒸気を送り込むための配管として使用されます。さらに、柔軟な引き回しが可能なことから熱風などの排気ダクトとしても使用されます。
ロボットの関節部分や、精密機械の可動部を外部からの衝撃や、空気中の塵から守るための保護カバーとしてベローズが使用されます。機械の動作に合わせて曲がる一方で、変形しても内径の大きさが変化しない特性が保護カバーの役目を果たしています。
伸縮性と気密性能を持ったベローズは、内部を加圧すると伸びます。また、バネの特性を持ったベローズは上部から荷重がかかると縮み、なくなると元に戻ります。このような機能性能を持たせたベローズは、ピストンやセンサーなどに応用されています。
また、ベローズは昔のカメラでは遮光性と防塵性を活かして、カメラとレンズの間を繋ぐ部材として使用されていました。
このようにベローズは柔軟性を持った管というだけではなく、それにプラスの性能を持たせることで使用目的の異なる広い用途を持つ部材です。
ベローズは山と谷の部分が交互につながる形状を持つことによって、フレキシブルな管になっています。ベローズにどのような性能を持たせるかによって、ベローズの材料と製法が決まります。
一般的にベローズはステンレス合金、アルミニウム合金、チタン合金などの合金によって作られます。金属の違いによって伸縮性や耐圧性、曲げ耐性、耐久性に違いが出てきます。
代表的な金属ベローズの製法には成形と、溶接があります。
成形ベローズは、金属パイプを加圧成形して作られます。安価で大量生産が可能で、大きな伸縮性が必要でない部位に適しています。
一方、溶接ベローズは、金属製ワッシャーを積み重ね、上下のワッシャーの内縁と外縁を次々に溶接することで作られます。伸縮性が大きく、精密な加工が可能で耐圧力にも優れていますが、高価で大量生産には向きません。
また、ゴムのように合成樹脂でできたベローズもあります。
ベローズは、使用用途の項目で記述したように、様々な用途で使用できます。装置の一部にベローズを採用する際には、どのような目的でベローズを組み込むのかを明確にする必要があります。それによって、ベローズに求められる性能が決まり、それに最適な材質と形状、製造方法が明確になります。
ベローズには広い使用用途があり、ベローズの製造メーカーにもそれぞれ特徴や強みがあるようです。自社の使用目的に合ったメーカーを探してみるのが良いでしょう。
また、ベローズは ”フレキシブル” が特徴の部材ですので、既存の使用用途には無くても、新しい用途でベローズが使えないかと検討中であれば、メーカーに積極的に相談することをお薦めします。
