【2021年版】ケガキ針 メーカー2社一覧

ケガキ針のメーカー2社を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


ケガキ針とは

ケガキ針は、金属等の切断や穴あけ加工の前に、加工する位置に目印をつける工具です。金属やプラスチック等の表面に傷をつけて、目印とします。ケガキ針は直針と曲針があり、その二つが両側についている製品もあります。また、針の反対側がヘラになっていて、さび取りや表面ならしができるものもあります。

金属に傷をつけるため、ケガキ針の先端は鋼や超鋼、炭素鋼など大変硬い素材でできています。ケガキ針は計測工具メーカーから多く販売されています。

ケガキ針の使用用途

ケガキ針は鉄、鋼、真鍮、、アルミ、プラスチック、ガラス等様々な材質に傷をつける用途で使用されています。ケガキ針で対象物に直線や曲線を引いて、切断などの加工の目安にします。金属等にも傷をつけるためケガキ針には硬くて丈夫な材質が使用されています。ケガキ針と同時に、直尺、定規、スコヤなどを使用して直線や曲線を引いています。

また、メイン用途ではありませんが、ガンプラのスジ彫りにケガキ針を使用する方法もあります。

ケガキ針の原理

ケガキ針の先端には鋼、炭素鋼などが使用されています。超硬チップやダイヤモンドチップがついているものもあります。これらのチップは摩耗も少なく、欠けない仕様になっています。また、先端は特にニッケルやクロムめっきでさびにくくしてあります。

ケガキ針で線を引くときは鋼製の定規やスコヤを使用します。ケガキ針でつけた線が見づらい場合は、あらかじめ専用の塗料や油性マジック等で印を付けておくと便利です。とくに直線を引くときはなるべく一気に引くようにします。何度も線を引いてしまうとどの線が正しいのか見えづらくなったりして精度が落ちてしまいます。

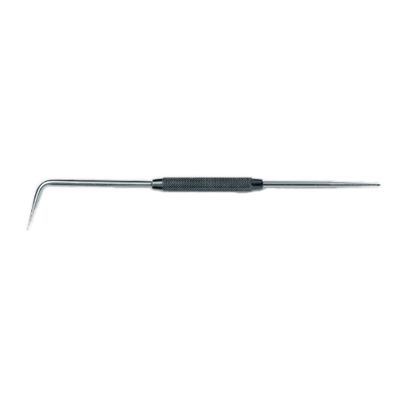

ケガキ針は片側が直針、反対側が曲針になっている形状が多いです。糸通し用の穴付きの製品もあります。また、ヘラ状のバチケガキでは、直針の反対側がヘラになっているので、さびや塗料を落とす用途でも使用できます。

ペンシルタイプのケガキ針は持ちやすく、使いやすいです。ノック式で針部分を収納できる製品はとても便利です。針の交換が可能な製品もあります。

ケガキ工具の種類

ケガキを行う工具にはいくつかの種類があります。ケガキ工具の種類を以下に示します。

  • ポンチ
    キリやアイスピックのような形状の工具です。目印となるくぼみをつけるために用いられ、ボール盤などの穴あけ作業時の目印として使われることが多いです。
  • ケガキ針
    歯科医が使う歯石取りのような形状の工具です。金属に線を入れるために用いられ、板金カット時などに切断補助線として用いられます。
  • ペンシル型ケガキ針
    ボールペンのような形状の工具です。上記したケガキ針と同様の用途で使用されます。持ちやすくて使いやすいのが特徴です。
  • コンパス
    ご存知の方が多いと思いますが、文房具としてではなく金属に円弧の目印をつける工具として用いられています。
  • トースカン
    水平方向のケガキに使用する工具です。台座に垂直に立てた支柱にケガキ針が取り付けてあり、それをスライドさせることで金属にケガキを入れます。水平方向のあおりがチェックできるため、円柱物の芯出し作業などに用いられます。

ケガキ工具の使い方

先ほど紹介したケガキ工具の使い方を説明します。

  • ポンチ
    作業物に対して、スケールなどを用いて寸法を測定し作業点の位置を特定します(例えばX・Yの寸法を測り、その交点を見つける)。作業点にポンチをあててハンマーなどで打ち付けてくぼみをつけます。ハンマーを使わなくてもくぼみを付けられるオートポンチも広く利用されています。
  • ケガキ針
    スケールなどでケガくラインを明確にして、一方向に一気にケガキ線を引き抜きます。力を入れすぎず抜きすぎず均等に引き抜くことで綺麗なV字溝を掘ることができます。
  • ペンシル型ケガキ針
    上記したケガキ針と基本的に同様の使い方をします。ケガキ線は金属に対してあてる角度で溝の深さが決まるため、意識して角度を均一に保つようにします。
  • コンパス
    使い方は文房具のコンパスと全く一緒です。力を入れにくいため、ケガキが見づらい場合は、先端にマジックを塗るなど工夫しましょう。
  • トースカン
    ケガきたい作業物とトースカンを水平に設置します。トースカンの位置を調節してケガキ始点に移動させ、トースカンの台座を動かさないように水平にスライドさせます。
