双方向直流電源
メーカー18社・42製品一覧 【2024年】
双方向直流電源についての概要、用途、原理などをご説明します。また、双方向直流電源のメーカー18社一覧や企業ランキングも掲載しておりますので是非ご覧ください。双方向直流電源関連企業の2024年3月注目ランキングは1位:菊水電子工業株式会社、2位:国華電機株式会社、3位:株式会社東陽テクニカとなっています。
双方向直流電源と関連するカテゴリ
早稲田大学大学院でMBE法による窒化物半導体成長に関する研究に従事。2016年に大学院を修了後、非鉄金属系メーカーへ入社。金属製錬工場における設備保全・エンジニアリングの業務に従事。2022年に化学系メーカーへ転職。同様の業務に従事。
双方向直流電源とは
双方向直流電源とは、電力を直流で供給し、同時に電力を受け取ることができる電力装置です。
従来の直流電源は電力を単方向に供給するため、逆方向への電力の流れを制御することができませんでした。双方向直流電源では、電力の供給と回収の両方を行うことが可能です。また、電力の供給と回収を柔軟に行うことができます。
そのため、エネルギー効率向上や電力ネットワーク安定化などに役立つ技術として注目されています。電気自動車の電源としても採用されている状況です。
双方向直流電源の使用用途
双方向直流電源はさまざまな使用用途で活用されています。以下は代表的な使用用途です。
1. 再生可能エネルギー発電系統
双方向直流電源は、太陽光発電や風力発電などの再生可能エネルギー発電系統に組み込まれます。双方向直流電源を使用することで、再生可能エネルギーから得られる直流電力を効率的に回収し、電力ネットワークに供給することが可能です。
また、マイクログリッドに応用される場合もあります。マイクログリッドは小規模な電力系統です。再生可能エネルギー発電や蓄電池、電力変換装置などを組み合わせて独立した電力系統を形成します。
2. 自動車
電気自動車の充電インフラにも重要です。直流充電スタンドでは双方向直流電源を使用して、蓄電池から電力を供給して電気自動車の充電を行います。また、蓄電池からの逆流電力を制御して、電力ネットワークへの電力供給も可能です。
3. その他
双方向直流電源は、電気バスや路面電車などの車両インフラにも使用されます。双方向直流電源を使用することで、電力供給や逆流電力の回収が効率的に行うことが可能です。
また、建設機械などにも応用が可能です。フォークリフトやクレーンがその一例です。建設機械は動･停止を頻繁に繰り返すため、双方向直流電源によって効率的な運用が実現できます。
双方向直流電源の原理
双方向直流電源は、電力変換装置や制御システムなどが構成要素です。これらの装置やシステムによって、電力の変換、制御、保護などが行われます。
双方向直流電源ではインバーターやコンバーターを使用して、直流から交流への変換と逆変換を行います。これにより、電力の供給と回収を両方向に制御することが可能です。
また、電力供給と回収を制御するための制御システムも重要です。制御システムは電力の流れや電圧・電流の制御を行い、必要な電力の供給や回収を実現します。なお、系統側に電力を戻す様子から回生電源とも呼ばれます。
蓄電池を使用する場合、蓄電池管理システムも必要です。蓄電装置にはリチウムイオン電池や鉛蓄電池が使用されます。蓄電池管理システムは蓄電池の充電状態や放電状態を監視し、適切なタイミングで電力の供給や回収を制御します。
双方向直流電源の選び方
双方向直流電源を選定する際は、以下の要素が存在します。
1. 定格出力
双方向直流電源の定格出力は、必要な電力の供給や回収に関わる重要な要素です。必要な電力の大きさや目的に応じて、適切な定格出力を選ぶ必要があります。定格出力はワット (W) やキロワット (kW) などで表されます。
定格出力が大きな製品ほど大きな電力を取り扱うことが可能です。ただし、高価となる場合が多いです。
2. 出力電圧
双方向直流電源の出力電圧は、接続する機器やシステムの要件に合わせて選定します。機器やシステムが動作するために必要な電圧レベルを考慮し、適切な出力電圧を選択することが必要です。一般的にはある程度の電圧幅から調整可能な製品が多いです。
3. 交流電圧
交流電力を供給または回収する場合、考慮するべき重要な要素は交流電圧です。供給または回収する交流電圧は、接続する電力ネットワークや機器の仕様に合わせて選択される必要があります。交流電圧は、一般的に周波数 (Hz) と電圧 (V) の組み合わせで表されます。
国内では、3相200Vまたは400Vなどの電圧が使用されます。周波数は60Hzまたは50Hzの製品が多いです。
4. インターフェース
システムや機器との接続や通信方法も重要な要素です。通信プロトコルやコネクタの種類、制御信号の伝送方法などがインターフェースに関連します。使用するシステムの互換性や適合性を考慮して、適切なインターフェースを選択します。
参考文献
https://www.matsusada.co.jp/column/column-bi-directional-power-supply.html
https://www.keisoku.co.jp/pw/ufaqs/g-guide11/
https://www.toyo.co.jp/material/casestudy/detail/id=30455
https://product.tdk.com/info/ja/techlibrary/techjournal/index9.html
双方向直流電源メーカー 18社
*一部商社などの取扱い企業なども含みます。
☑ 力行・回生の双方向に一台で対応
☑ 定格出力電圧500V/1000V/1500V
☑ 入力電圧はAC200V(三相)又は400V(三相)から選択
☑ 周囲温度50°Cで定格電力にて連続運転可
☑ 最大10台まで並列運転可
☑ タッチパネルディスプレイ
製品をみる 会社サイトをみる
■高周波スイッチング方式と自社開発 SiC MOSFET モジュール搭載により小型化を実現
■モジュール式は直並列の組み合わせで多様な出力に対応
30kW500V180A ： 最大 4 直列 2000V、12 並列 2160A を任意に提供
製品をみる 会社サイトをみる
・電圧範囲：0V~100V/600V/1200V/1800V
・電流範囲：0A~540A
・2象限電源及び電子負荷機能を持つ2in1双方向電源
製品をみる 会社サイトをみる
双方向直流電源 2024年3月のメーカーランキング
*一部商社などの取扱い企業なども含みます2024年3月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 菊水電子工業株式会社 |
47.8%
|
| 2 | 国華電機株式会社 |
8.7%
|
| 3 | 株式会社東陽テクニカ |
8.7%
|
| 4 | 株式会社三社電機製作所 |
4.3%
|
| 5 | Mywayプラス株式会社 |
4.3%
|
| 6 | 株式会社オリジン |
4.3%
|
| 7 | 株式会社アクトシステムズ |
4.3%
|
| 8 | 小林計測器株式会社 |
4.3%
|
| 9 | 日本測器株式会社 |
4.3%
|
| 10 | 東洋電機製造株式会社 |
4.3%
|
注目ランキング導出方法について
注目ランキングは、2024年3月の双方向直流電源ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- TDK: 116,808人
- オリジン: 1,203人
- 東洋電機製造: 830人
設立年の新しい会社
- キーサイト・テクノロジー: 2014年
- クロマジャパン: 2008年
- アクトシステムズ: 1998年
歴史のある会社
- 東洋電機製造: 1918年
- 日本測器: 1931年
- 三社電機製作所: 1933年
双方向直流電源注目ランキング
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
双方向直流電源の製品 42点
42 点の製品がみつかりました
Mywayプラス株式会社
大容量 回生型直流電源 (双方向電源) バッテリエミュレータ pCUBE 大電流モデル
140人以上が見ています
最新の閲覧: 9時間前
pCUBEシリーズの新たなラインアップとして、大容量 回生型直流電源 (双方向電源) を発売いたします。回生型電源 (双方向電源) のためリ...
8種類の品番
Mywayプラス株式会社
大容量 回生型直流電源 (双方向電源) バッテリエミュレータ pCUBE 標準モデル
130人以上が見ています
最新の閲覧: 6時間前
pCUBEシリーズの新たなラインアップとして、大容量 回生型直流電源 (双方向電源) を発売いたします。回生型電源 (双方向電源) のためリ...
8種類の品番
Mywayプラス株式会社
大容量 回生型直流電源 (双方向電源) バッテリエミュレータ pCUBE 高電圧モデル
130人以上が見ています
最新の閲覧: 13時間前
pCUBEシリーズの新たなラインアップとして、大容量 回生型直流電源 (双方向電源) を発売いたします。回生型電源 (双方向電源) のためリ...
8種類の品番
菊水電子工業株式会社

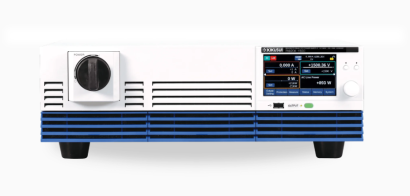

双方向大容量直流電源 PXBシリーズ
110人以上が見ています
最新の閲覧: 17時間前
3Uサイズの筐体に20kWの大容量出力を凝縮。1,500Vの高電圧に対応するだけでなく、力行・回生の双方向に1台で対応。ハイパワー化が進む電...
4種類の品番
クロマジャパン株式会社
電力回生式プログマラブル双方向直流電源 Model 62000D Series 100V＆600Vモデル
70人以上が見ています
62000Dシリーズ 電力回生式プログラマブル双方向直流電源は2象限動作によって電源と電子負荷双方の役割を担うことができます。電気自動...
6種類の品番
クロマジャパン株式会社
電力回生式プログマラブル双方向直流電源 Model 62000D Series 1,200V＆1,800Vモデル
60人以上が見ています
62000Dシリーズ 電力回生式プログラマブル双方向直流電源は2象限動作によって電源と電子負荷双方の役割を担うことができます。電気自動...
3種類の品番
株式会社計測技術研究所
回生型直流電源 Ene-phant®シリーズ (750V)
20人以上が見ています
双方向電源の決定版。最大250kW力行・回生 同等製品と比べて大容量ながらコンパクトサイズを実現。電源盤構造の据え置きタイプではなく...
5種類の品番
双方向直流電源のカタログ 9件
Metoreeに登録されている双方向直流電源が含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- クロマジャパン
- 三社電機製作所
- 菊水電子工業
- 九州計測器
- 計測技術研究所
カタログを種類ごとに探す
- 全ての種類
- 製品個別カタログ
- 製品総合カタログ
- ノウハウカタログ
菊水電子工業株式会社
双方向大容量直流電源 PXBシリーズカタログ
カタログ概要
双方向大容量直流電源「PXBシリーズ」3Uサイズの筐体に20kWの大容量出力を凝縮。1500Vの高電圧に対応するだけでなく、力行・回生の双方向に1台で対応。ハイパ...
タグ付けカテゴリ
双方向直流電源2023年4月7日
株式会社三社電機製作所
環境・エネルギーソリューションのご案内
カタログ概要
環境保全に貢献する製品をご紹介するカタログです。三社電機グループの強み『パワー半導体と電源機器の融合』電流の流れや電圧の上げ下げをきめ細かく制御す...
タグ付けカテゴリ
双方向直流電源 SiC MOSFET UPS無停電電源装置 パワーコンディショナ +42023年7月27日
株式会社三社電機製作所
All Products
カタログ概要
All Products 【製品総合カタログ】当社の多岐にわたる製品群がトータルソリューションを提供。 さまざまな課題解決にお応えします。■表面処理用電源■超音波...
タグ付けカテゴリ
双方向直流電源 ダイオードモジュール サイリスタモジュール 直流電源 +52023年7月27日
株式会社計測技術研究所
ダイジェストカタログ
カタログ概要
電子機器の心臓部であるスイッチング電源自動検査システムのパイオニアとして約40年に渡りパワーエレクトロニクス分野でテスターメーカーとして信頼と実績を...
タグ付けカテゴリ
双方向直流電源 交流電源 電子負荷 耐電圧試験器 +22022年5月30日
株式会社計測技術研究所
回生型電源 Ene-phantシリーズカタログ
カタログ概要
回生型直流電源Ene-phantシリーズは、電源としての力行動作、電子負荷としての回生動作を1台で行うモデルです。50kW の大容量でありながら、幅600mm・高さ190...
タグ付けカテゴリ
双方向直流電源 電子負荷2023年8月7日
九州計測器株式会社
SMFLレンタル 『レンタル』以上,『リース』未満。現代ニーズに応じたチャレンジレンタルのご提案/九州計測器
カタログ概要
年度予算では買えない…経理・財務上の負担…申請手続きに時間と労力がかかる…そんな調達に関する課題をチャレンジレンタルにて解決します!!計測機器は『所有す...
タグ付けカテゴリ
双方向直流電源2023年12月26日
九州計測器株式会社
高砂製作所 電力回生型 ハイブリッド電源 RZ-X2-100Kシリーズ/九州計測器
カタログ概要
双方向直流電源・充放電電源を１台に凝縮したハイブリッド電源。バッテリ模擬・充放電試験の環境を提供。しかも、RZ-X-100Kとの互換性を維持。お問い合わせは...
タグ付けカテゴリ
双方向直流電源 直流電源2024年2月26日
九州計測器株式会社
高砂製作所 電力回生型 双方向直流電源 RZ-XAシリーズ/九州計測器
カタログ概要
電動パワートレイン・蓄電システムなどの電子部品・インバータ、パワコン、コンバータなどさまざまなフィールドの評価試験に対応。お問い合わせは九州計測器...
タグ付けカテゴリ
双方向直流電源2024年2月26日
双方向直流電源のカタログ9件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
