【2021年版】導光板 メーカー10社一覧

導光板のメーカー10社を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


導光板とは

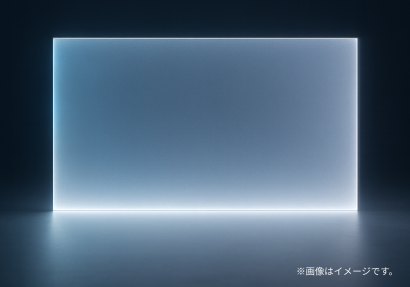

導光板は入ってきた光を拡散させ、表面に均一の光を出すパネルや部品を指します。主に液晶モニターのバックライトの構成部品などに使用されています。導光板をパネルに使用することで、背面に蛍光灯やLEDを入れる必要はなくなり、薄くムラのない効率的なパネルを製作することができます。
導光板にはいくつかの製造方法が存在し、この製造方法によって特徴が異なります。

導光板の使用用途

主に液晶モニターのバックライト部品や街中のポスター広告パネル、LED照明など、「薄くムラなく均一に光らせたい」という目的で使用されます。基本的にパネル状のものがほとんどですが、一枚の平板形状に限られている訳ではなく、様々な形状のものが存在し、電化製品の光るボタンなど、小さな光源からの光を拡散し、省スペースで均一な発光が必要な部品にも使用されています。

導光板の原理

導光板は、アクリル板の表面にに「レーザー加工」、「シルク印刷」、「V溝カット」、「射出成形」などの手法で加工を施し、通常であれば抜けていってしまう光を表面上で反射角度が変わるようにすることで、発行面から均一な光が出るようになっています。これに加え、「反射シート」や「拡散材」などの部材を組み合わせると、より明るく効果的に光を拡散させることができます。

表面の加工方法により、違った特徴を持つため、以下にて説明します。

  1. レーザー加工
    レーザーで表面にドットを形成する方式です。この加工方法は、様々なサイズのパネルに対して加工することができ、高輝度かつ長距離発光が可能という特徴があります。安価ですが、大量生産には向いていません。
  2. シルク印刷
    表面にドットパターンを印刷する方式です。均一な高輝度発行を実現でき、大量生産にも適しています。
  3. V溝カット
    プロッターで表面に溝を掘る方式です。品質がバラつきやすく、表面を掘るという特性上、薄いパネルには向いていません。また、大型のパネルにも不向きです。
  4. 射出成形
    表面の加工形状を金型で再現する方式です。金型費用が必要になりますが、大量生産には最も適しています。一方で、大きなパネルを作製する場合は、金型も大きくなりコストが高くなってしまうため、基本的には小型のパネルなどで使用されています。

画像処理照明用の導光板

導光板の利用形態は様々ですが、その中の一つとして画像処理用照明があります。

例えば撮像対象が正反射光成分を多く持つ鏡面の媒体であった場合、導光板なしの照明を用いて光を照射すると、光源がそのまま撮像対象に写り込む可能性があります。その場合、導光板を有した照明で照らすことによって、ムラのない均一な照明が可能です。撮影などで良く使われているリング照明は導光板による光の拡散を利用した例で、撮像対象からのムラを抑制します。

また、従来同軸落射照明でなければ均一照明できなかったものが、導光板を工夫することによってスリム化・省スペース化に寄与したフラットドーム照明と呼ばれる技術も登場しています。

これはアクリルにドットパターンを印刷したもので、その側面からLEDを点灯させ、照明下に撮像対象を配置することでムラなく同軸落射照明と同じ機能を実現した照明です。

フィルム導光板の開発

透明なフィルムの表面にプリズムなどの微細加工を施し、端面からLEDなどの光を入射させ、面発光させる技術がフィルム導光板です。

透明な薄型フィルムにパターンを転写させることで形成され、モバイル機器の照明やイルミネーションにも使われます。

また薄型で折り曲げて使うことができるので、新たな応用の可能性にも期待されています。

近年の液晶バックライト薄型化へのニーズに応えるためには、バックライトを小さくしなければなりません。バックライト内の最も分厚い部品が導光板ですが、
フィルム型導光板を用いることができれば、バックライトの小型化に大いに期待できます。

フィルム導光板は、微細加工によって必要な方向に必要な光量を出す事が可能となるだけでなく、複数の色や絵柄を表示したり、調光させて動きを表現することも可能です。

形状の自由度も高く、二次曲面に貼り付けて光らせることも可能で、応用範囲がこれまでの導光板と比較して広くなります。

その薄さは50~200μmのものも登場しており、今後の発展にさらなる期待が持たれます。

参考文献
https://www.long-life.jp/ledlightpanel/#:~:text=%E5%B0%8E%E5%85%89%E6%9D%BF%E3%81%A8%E3%81%AF,%E3%80%8C%E8%96%84%E3%81%8F%E5%85%89%E3%82%8B%E3%83%91%E3%83%8D%E3%83%AB%E3%80%8D%E3%81%A7%E3%81%99%E3%80%82&text=%E5%BC%8A%E7%A4%BE%E3%81%AF%E3%83%AC%E3%83%BC%E3%82%B6%E3%83%BC%E5%8A%A0%E5%B7%A5%E3%81%AE,%E5%B1%95%E9%96%8B%E3%81%97%E3%81%A6%E3%81%8A%E3%82%8A%E3%81%BE%E3%81%99%E3%80%82
https://www.good-arm.com/light-guiding-panel/
https://www.ccs-inc.co.jp/ecsuites/uploads/news/1/20190117130702674.pdf
http://saiyo-stanley.com/technology/02.html
https://premium.ipros.jp/shinkopla/product/detail/2000201295/
http://www.o-a-k.co.jp/products/products_5.html
