永磁チャックについての概要、用途、原理などをご説明します。また、永磁チャックのメーカー6社一覧や企業ランキングも掲載しております。永磁チャック関連企業の2025年2月注目ランキングは1位:ノガ・ウォーターズ株式会社、2位:株式会社菱小、3位:東洋工販株式会社となっています。
早稲田大学大学院でMBE法による窒化物半導体成長に関する研究に従事。2016年に大学院を修了後、非鉄金属系メーカーへ入社。金属製錬工場における設備保全・エンジニアリングの業務に従事。2022年に化学系メーカーへ転職。同様の業務に従事。
永磁チャック (英: Permanent Magnetic Chuck) とは、工作機械や精密加工機械などにおいて金属工作物を保持するための磁力装置です。
永磁チャックは永久磁石を内蔵しており、電源を必要とせずに磁力を発生させることができます。電源を必要とせずに磁力を発生するため、電力消費が非常に少ない点が特徴です。
これにより、電気代を節約できるだけでなく、工場のエネルギー効率を向上させることができます。また、電磁チャックと比較して、永磁チャックは制御装置や電源の設定が不要です。そのため、取り扱いが簡単であり、作業者の操作負荷が軽減されます。
ただし、永久磁石の性質上、磁力の調整が電磁チャックよりも難しいことがあります。磁力を変更したい場合には、磁石の交換や特殊な手段が必要となることが多いです。また、高温環境では永磁チャックの磁力が低下する可能性があるため注意が必要です。
永磁チャックは工作機械や精密加工機械において、さまざまな用途で利用されます。以下は永磁チャックの主な使用用途のいくつかです。
研削加工は、主に平面や円筒などの金属製工作物の表面を高精度で削る加工方法です。研削機は研削盤と呼ばれるテーブルの上に工作物を乗せ、砥石を回転させて工作物の表面に切り込みを加えます。
永磁チャックは研削盤のテーブルに取り付けられ、工作物をしっかりと保持する役割を果たす装置です。これにより、工作物が砥石によって正確に削られ、高い平面精度や仕上げ品質が得られます。
研削は歯車や軸受などの精密な部品の製造や、表面仕上げが重要な場合に広く使用されます。
フライス盤は回転するフライスカッターを用いて、金属製工作物の表面や形状を削る加工方法です。永磁チャックはフライス盤のテーブルに取り付けられ、工作物を固定します。
フライス盤ではフライスカッターを複数の軸に沿って動かすことで、工作物を加工します。永磁チャックの使用により工作物が安定して保持され、複雑な形状や穴の加工が可能です。フライス盤は、金属製部品の切削や形状加工に広く用いられます。
エンドミル盤は、小さな金属製部品やワークピースの精密な加工に用いられる機械です。永磁チャックはエンドミル盤のテーブルに取り付けられ、小さな工作物を確実に保持します。エンドミル盤では、エンドミルと呼ばれる細くて長い切削工具を用いて穴あけや溝切り、複雑な形状の加工が行われます。
永磁チャックの使用により、小さな工作物がしっかりと固定され、高い精度と安定性が確保されます。エンドミル盤は、電子部品や精密機器の製造において重要な役割を果たします。
永磁チャックは、永久磁石による磁力を利用して工作物を保持する仕組みです。永久磁石は外部の電力供給なしで、永続的に磁力を発生する特性を持っています。これを利用して工作物を引き寄せる磁力を発生し、固定することが可能です。
チャック本体は鋼製または鋳鉄製であることが多く、永久磁石が内蔵されています。矩形や円形などの平面状であり、工作物を保持する面があります。チャック本体に内蔵された永久磁石は複数の磁極を持っており、通常はS極とN極が交互に配置されていることが多いです。これにより、チャックの面全体に均一な磁力が発生します。
加工作業中には、工作物を磁力によってしっかりと固定させることが可能です。工作物がずれることなく、高い加工精度が実現できます。また、電源を必要としないため、電磁チャックと比較して電力消費が少なく、省エネルギーな保持方法として利用されます。
永磁チャックを選ぶ際には、以下の重要な要素を考慮することが重要です。これらの要素によって、加工対象や作業条件に最適な永磁チャックを選択できます。
永磁チャックの選び方の基本は、加工する工作物のサイズと形状に合わせることです。工作物がチャックの表面に十分に収まるか、固定できるかを確認します。
加工対象の重さと固定が必要な保持力を考慮します。工作物の重量に対して適切な保持力を持つ永磁チャックを選択し、安全かつ効果的な保持ができることが重要です。
加工の精度や平坦度が要求される場合は、永磁チャックの平面精度も重要です。高い平面精度が得られるチャックを選択し、加工品質を確保します。
参考文献
https://www.jsat.or.jp/sites/default/files/2017-11/2008622162557.pdf
https://www.jp.tdk.com/tech-mag/ninja/021
https://www.magever.net/magnet-yoke/
*一部商社などの取扱い企業なども含みます。
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | ノガ・ウォーターズ株式会社 |
27.3%
|
| 2 | 株式会社菱小 |
22.7%
|
| 3 | 東洋工販株式会社 |
13.6%
|
| 4 | 榮製機株式会社 |
13.6%
|
| 5 | カネテック株式会社 |
13.6%
|
| 6 | 株式会社エスアンドエフ |
9.1%
|
項目別
最大把持力 N/cm²
75 80 160最小ワーク厚さ mm
1 - 2 2 - 3 3 - 5 5 - 6磁極間隔 mm
0 - 5 5 - 10 10 - 15 15 - 50 50 - 250チャンネル数
1 3 6接続
4-PIN 7-PIN 13-PIN最大RPM min-1
200 - 300 300 - 400 400 - 500 500 - 600 600 - 700極数 極
0 - 10 10 - 20 20 - 30 30 - 40 40 - 50重量 kg
0 - 10 10 - 50 50 - 100 100 - 200 200 - 500 500 - 1,000 1,000 - 2,000吸着力 N
0 - 100 100 - 500 500 - 1,000 1,000 - 5,000 5,000 - 10,000 10,000 - 25,000
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
ワークに合わせてチャック作業面への追加工が可能なため吸着面が異形のワークもラクラク固定 ■用途 薄物から厚物及び小物等広範なワークの研削作業に適しま...
カネテック株式会社
60人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.4時間 返答時間
各種治具の取付けが容易なネジ穴付き丸形永磁チャックがラインアップ ■用途 ロータリー研削盤・円筒研削盤・内面研削盤などに取付けての研削作業及び旋盤に...
カネテック株式会社
80人以上が見ています
100.0% 返答率
63.4時間 返答時間
用途：重研削作業から軽切削作業に使用可能な、強力形の永磁チャックです。液中での使用も可能です。 ■特長 ・軽量薄形にもかかわらず堅固で、ハンドル操作...
カネテック株式会社
50人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.4時間 返答時間
ON-OFF操作トルクを大幅改善した大形2サイズがシリーズに追加 ■用途 旋盤及び縦型複合研削盤でのリング状ワークの吸着固定用永磁チャックです。 ■特長 ・ス...
カネテック株式会社
90人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.4時間 返答時間
永磁チャックシリーズ最強の吸着力 用途：重切削から、重研削まで広い範囲で使用可能なチャックです。 また、一定の小物や薄物にも使用できます。 ■特長 ・...
カネテック株式会社
100人以上が見ています
100.0% 返答率
63.4時間 返答時間
用途：旋盤及び縦型複合研削盤でのリング状ワークの吸着固定用永磁チャックです。 ■特長 ・スターポール構造の採用により、ベアリング等リング状ワークに効...
カネテック株式会社
90人以上が見ています
100.0% 返答率
63.4時間 返答時間
用途：ロータリ研削盤、円筒研削盤、内面研削盤に取り付けての研削作業や旋盤に取付けての切削作業に使用される、高性能マグネットを使用した永磁チャックで...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
■用途 超硬材など十分な固定ができない材料を吸着固定する研削加工用の永磁チャックです。 ■CMR-H ・比較的大きく厚みのあるワークに適しており、ギャップ特...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
強力タイプで、強い吸着力が必要な場合に最適。噴流穴付で、噴流加工が可能。吸着面の噴流穴周辺の座グリ加工が可能。 ■用途 放電加工におけるワークの固定...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
■用途 研削盤での研削加工における小物・薄板材のワーク固定に使用します。 ■特長 ・3ミリ以下の小物・薄物ワークの吸着に効果を発揮します。 ・従来品同等...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
強力タイプで、強い吸着力が必要な場合に最適。噴流穴付で、噴流加工が可能。吸着面の噴流穴周辺の座グリ加工が可能。 ■用途 放電加工におけるワークの固定...
カネテック株式会社
40人以上が見ています
100.0% 返答率
63.4時間 返答時間
本器は高性能マグネットを使用した強力形で、薄物・小物ワークから厚物ワークにいたるまで強力な吸着力が得られ、傾斜研削加工に広く対応できます。永磁式で...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
垂直方向でのワーク固定用永磁チャックに強力型登場 ■用途 工作機械の加工台へのワークの固定に際し、形状の都合で垂直方向での接面吸着が望まれる場合に適...
カネテック株式会社
60人以上が見ています
最新の閲覧: 23時間前
100.0% 返答率
63.4時間 返答時間
■用途 超硬合金等、比較的磁性の弱い材質のワークを対象とした、研削作業用の永磁チャック。 ■特長 ・外形寸法に対する有効磁極面積を従来品比30％アップ。 ...
カネテック株式会社
50人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.4時間 返答時間
■用途 工作機械の加工台へのワークの固定に際し、形状の都合で垂直方向での接面吸着が望まれる場合、あるいは水平面でのクランプ力不足をサイド保持で補強し...
カネテック株式会社
70人以上が見ています
100.0% 返答率
63.4時間 返答時間
丸形永磁チャック最強の吸着力 用途：強力な吸着力により、各種切削用途に使用可能な永磁チャックです。 ■特長 ・旋盤加工でのワークの位置決めに効果的な...
カネテック株式会社
100人以上が見ています
100.0% 返答率
63.4時間 返答時間
ワーク形状、取付設備に応じた追加工で段取り工数削減が可能 ■用途 重研削作業から軽切削作業に使用可能な、強力形の永磁チャックです。液中での使用も可能...
双和化成株式会社
60人以上が見ています
最新の閲覧: 19時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
0.7時間 返答時間

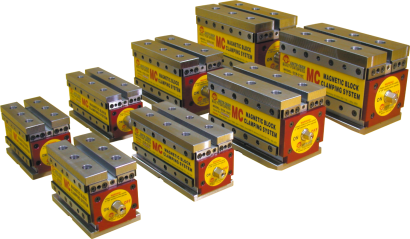

■永久磁石クランピングブロック 大型、中型加工品に適合、5面加工可能。 ■特長 ECB-CA (単独型) ／ECB-CB (連結型) ・「永久磁石クランピングブロック」ECB...
カネテック株式会社
50人以上が見ています
100.0% 返答率
63.4時間 返答時間
最強吸着力で小物・薄物研削加工をバックアップ ■特長 ・新構造＆細ピッチ化により、当社最強の吸着力を実現。板厚3mm以下のワークに効果大 ・金型周辺の焼...
カネテック株式会社
120人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
63.4時間 返答時間
傾斜切削加工に最適 用途：傾斜面への成形重研削あるいは軽切削作業に 適します。 ■特長 ・エアーギャップによる磁力の低下が少なく、黒皮材の切削にも対応...
カネテック株式会社
60人以上が見ています
100.0% 返答率
63.4時間 返答時間
■用途 超硬合金等、比較的磁性の弱い材質のワークを対象とした、研削作業用の永磁チャックです。通常チャックに搭載し吸着させて使用します。 ■特長 強力な...
カネテック株式会社
60人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
63.4時間 返答時間
■用途 放電加工におけるワークの固定に適します。 ■特長 ・液中使用可能です。 ・細かい磁極ピッチで、特に薄物・小物ワークに有効です。 ・底面はフラット...
株式会社マグファイン
550人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
25.9時間 返答時間
電源不要。 ■操作方法 ・1.吊り上げ対象物の重心上に、静かに設置する。 ・2.安全ボタンを押し、レバーをONに倒す。 ・強磁性体 (厚い鉄板など) に設置して...
4種類の品番
シュンク・ジャパン株式会社
430人以上が見ています
最新の閲覧: 41分前
返信の早い企業
100.0% 返答率
11.7時間 返答時間
消磁サイクル付き旋盤用マグネットチャック。ほぼ変形のないリングおよび円盤状のワークの仕上げ加工、精密旋削、または研磨に適します。 利点とメリット ■1...
5種類の品番
双和化成株式会社
80人以上が見ています
最新の閲覧: 22時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
0.7時間 返答時間

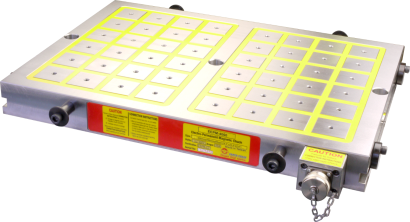

■永久電気磁石クランピングブロック 中型、小型加工品に適合、5面加工可能。 ■特徴 ・1,000kg/100㎠の超強力磁力。 ・2秒ON、OFF制御。磁力チャックON時には...
