ヒートシンク(heat sink)とは、冷却を目的に機器へ取り付けられる部品です。主に電子機器に対して使用され、過度な温度上昇を防ぎます。放熱板とも呼ばれます。
原理や構造が非常に単純で、物理的な動作を必要としません。そのため、故障しにくいというメリットがあります。
ヒートシンクは、発熱を伴う電子部品などに組み合わせて使用されます。代表例はパソコンのCPU冷却です。
CPUなどの電子部品は、内部に半導体や導電体を使用しています。これらのパーツは動作時に常時発熱しており、発熱を放置すると電子製品内部の温度が上昇して、周囲のニスを溶かしたり、半導体部品を焼損させたりします。ヒートシンクでこれらの発熱部品を放熱すると、過熱による故障を防げるようになります。
通常のCPUではヒートシンクを取り付けた上で、ファンを用いて冷却しています。これらをセットでCPUクーラと呼びます。
ヒートシンクは、金属を櫛状に並べた構造とします。櫛部分をフィンと呼び、櫛状にすることで表面積を増やして放熱性能を高めます。ヒートシンクの原理は熱力学第二法則です。これは、熱が必ず高温物質から低温物質へ流れるという、極めて単純な原理です。
したがって、ヒートシンクのみで運用した場合は、大気温度以下に下げられません。そのため、小型の電子部品や耐熱温度が高い機器対して使用します。ヒートシンクに合わせてファンやポンプを用いて強制循環を行うことで、冷却効率を向上できます。
発熱量が多い場合は、ペルチェ素子やヒートポンプなど、冷却効率がさらに高い機器を使用します。
ヒートシンクの性能は主に「熱抵抗」によって示されます。熱抵抗とは温度の伝わりにくさを示す値であり、「ある物体に1ワットの熱を加えたら何度温度が上昇するか」を意味します。熱抵抗の単位は「K/W」または「℃/W」です。
熱抵抗はヒートシンクの表面積や利用する素材によって異なり、値が小さいものほど性能が高くなります。表面積を大きくすることで最も効率良く熱抵抗を低減できるため、ヒートシンクは櫛状や蛇腹状に設計されます。
ヒートシンクの性能を示す値としては、圧力損失もあります。圧力損失はヒートシンクを通る空気や冷却水の抵抗を示したもので、値が低いほど高性能です。
ヒートシンクの素材には熱伝導性が高い金属が使用されます。アルミニウム合金や真鍮・青銅といった銅素材、あるいは銀や鉄などの金属が用いられます。熱伝導性が良いのは銅素材ですが、重量があり高価です。そのため、ヒートシンクの素材として用いられることは稀と言えます。
それに対してアルミニウムは軽量低コストです。アルミニウムは自己放熱性も高く、風量が少ない環境ではアルミニウムが銅より適している場合もあります。
ヒートシンクの素材としては主にアルミニウムが用いられます。アルミニウムでは必要スペックを満たさない場合に他素材が検討されます。
参考文献
https://www.alu4all.com/what-is-a-heat-sink-and-its-working-principle/
https://www.furukawa.co.jp/jiho/fj115/fj115_16.pdf
https://www.koaglobal.com/-/media/Files/KOA_Global/technology/seminar_doc/CEATEC2019session1forWEB.pdf?la=ja-JP&hash=E38C0CD04A078CEC167CE17E0D449029
https://www.micforg.co.jp/jp/c_ref2.html
https://www.denshi.club/parts/2016/01/2.html
http://www.hardwarepartss.com/Company-news/775.html
*一部商社などの取扱い企業なども含みます。
2024年8月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社シーユーアイ・ジャパン |
11.5%
|
| 2 | 水谷電機工業株式会社 |
9.2%
|
| 3 | 株式会社放熱器のオーエス |
6.0%
|
| 4 | 古河電気工業株式会社 |
5.1%
|
| 5 | 株式会社親和産業 |
4.1%
|
| 6 | 株式会社精工技研 |
3.7%
|
| 7 | 三協サーモテック株式会社 |
3.2%
|
| 8 | 株式会社日立パワーソリューションズ |
3.2%
|
| 9 | タイコエレクトロニクスジャパン合同会社 |
2.8%
|
| 10 | 株式会社レゾナック |
2.8%
|
注目ランキング導出方法について
注目ランキングは、2024年8月のヒートシンクページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
127 点の製品がみつかりました
株式会社高木製作所
20人以上が見ています
最新の閲覧: 15時間前

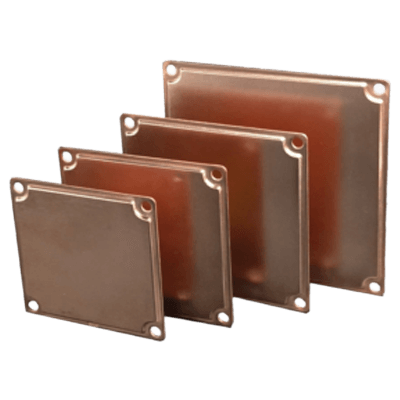

軽量化の要求に答えた薄型の水冷プレート (ヒートシンク) 。3ミリから5ミリの薄さながら無酸素銅製の為、冷却性能や耐久性に優れている。3×60x80ミリから450...
