裏蝶番についての概要、用途、原理などをご説明します。また、裏蝶番のメーカー10社一覧や企業ランキングも掲載しておりますので是非ご覧ください。裏蝶番関連企業の2024年12月注目ランキングは1位:鍋屋バイテック会社、2位:株式会社キンマツ、3位:株式会社冨澤となっています。
裏蝶番とは、扉の表側からは見えずに、裏側ないしは（掘り込み加工との併用で）扉の間に隠れている蝶番を言います。別名、隠し蝶番（丁番）と呼ばれることもあります。
ちなみに英語だとConcealed Hingesでスライドヒンジ の英訳と同じ表記になります。
裏蝶番を用いることで、見た目にも美しい筐体を実現でき、蝶番の金具が見えずに扉だけのすっきりしたデザインとなるため、家具の意匠性向上のために、多く使われている蝶番です。
裏蝶番の使用用途には、キュービクルや制御盤、サーバーラック、配電盤などに多く使用されており、この場合は防犯上の目的があります。
また本来の家具や扉のデザインをすっきりさせ、意匠性を向上させるための用途以外に、扉や戸の重さを支えるという目的も担います。つまり重さ（荷重）に応じた強度を保つための蝶番の用途いう意味合いもあります。
よって製品によっては、超重量用裏蝶番（隠し丁番）という名目の蝶番も扱われています。
裏蝶番は扉の裏側ないしは扉の間に隠れている蝶番であるために、通常は多軸になっています。特に最近の建具においては、3次元での調整が主流になっています。
似たような外から見えないタイプの蝶番にスライド蝶番がありますが、スライド蝶番の場合には取り付け箇所から内側に出っ張るために、中の収納物が蝶番にあたってしまうことがあります。
一般に裏蝶番の場合には、扉に掘り込み加工を施し取り付けるために、このような収納スペースへの影響はありません。
掘り込み加工の際にはトリマーなどで家具や扉の取り付けたい箇所に裏蝶番用のくぼみをあけますが、この際の左右の取り付け位置は蝶番が開いた際の左右の蝶番の内側の寸法で決まります。この蝶番の端から扉の端までの寸法は、仕様寸法以下にする必要があります。もし指定の寸法より大きくしてしまうと、例えば扉と側板が干渉して開き切らなくなるために、取り付け（掘り込み）位置には、特に注意が必要です。
*一部商社などの取扱い企業なども含みます。
2024年12月の注目ランキングベスト9
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 鍋屋バイテック会社 |
15.8%
|
| 2 | 株式会社キンマツ |
13.2%
|
| 3 | 株式会社冨澤 |
13.2%
|
| 4 | スガツネ工業株式会社 |
13.2%
|
| 5 | Asmith Manufacturing Company |
10.5%
|
| 6 | 杉田エース株式会社 |
10.5%
|
| 7 | 株式会社オダケ |
7.9%
|
| 8 | タキゲン製造株式会社 |
7.9%
|
| 9 | ジョー・プリンス竹下株式会社 |
7.9%
|
注目ランキング導出方法について
注目ランキングは、2024年12月の裏蝶番ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
31 点の製品がみつかりました
31 点の製品
スガツネ工業株式会社
50人以上が見ています
最新の閲覧: 2分前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特徴 ・扉の着脱が容易な抜き差しピン仕様です。 ・扉先端の垂れが非常に少ない製品です。 ・スタッド取り付けにより、スピーディーに取りつけられます。
ジョー・プリンス竹下株式会社
40人以上が見ています
最新の閲覧: 13時間前
返信の比較的早い企業
100.0% 返答率
30.7時間 返答時間
■商品特徴 ・カシメピンです。 ・扉内側に取り付けるので蝶番が見えません。 ■使用例 ・配電盤扉 ・分電盤扉 ■取付方法 扉表面スッキリ、扉内側に取り付け...
アトムリビンテック株式会社
100人以上が見ています
最新の閲覧: 13時間前
返信の比較的早い企業
100.0% 返答率
18.8時間 返答時間
■丁番 (蝶番/ヒンジ) について ドアの吊込みや建付け調整が簡単な調整丁番をはじめとした建具の丁番 (蝶番/ヒンジ) や、家具の丁番 (蝶番/ヒンジ) 、吊戸棚等...
2種類の品番
アトムリビンテック株式会社
90人以上が見ています
最新の閲覧: 18時間前
返信の比較的早い企業
100.0% 返答率
18.8時間 返答時間
■移動間仕切金具 大きなフロアを用途に合わせて1ルームにしたり2ルームにしたり。SWは、部屋を自在に間仕切るスライドドア金具です。床レールその他、多様な...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 9分前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・左右、上下、前後の三次元調整機能付 ・取付ねじを隠すカバー付きです。 ・仮止機能により施工性が向上します。 ・30万回開閉試験クリア ■付属...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・アームが長いため、扉と枠に段差がある納まりや厚扉でも開閉できます。 ・オプション品の角型ねじカバーが新しく加わりました。 ・耐火性規格ANSI/UL...
スガツネ工業株式会社
70人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・掘込深さが浅いため、扉や枠の掘込加工が簡単です。 ・三次元調整機能付 (上下、左右、前後) です。 ・蝶番は扉側と枠側に分割でき、扉を枠に仮止め...
スガツネ工業株式会社
70人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・左右、上下、前後の三次元調整機能付 ・取付ねじを隠すカバー付きです。 ・仮止機能により施工性が向上します。 ・30万回開閉試験クリア ■付属品 ・...
エッセントラ・コンポーネンツ・ジャパン・インク
50人以上が見ています
最新の閲覧: 20時間前
■概要 ・亜鉛メッキスチール ・ヒンジは隠れます。 ・ドアの取り外しが早く簡単にできます。 ・M5ねじ (別売) に対応しています。 ・ヒンジの回転角は120度で...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 16時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・左右、上下、前後の三次元調整機能付 ・取付ねじを隠すカバー付きです。 ・蝶番は扉側と枠側に分割でき、施工性が向上します。 ・5万回開閉試験クリ...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・アームストッパーと併用できます。 ・左右、上下、前後の三次元調整機能付 ・取付ねじを隠すカバー付きです。 ・仮止機能により施工性が向上します。...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 8時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・一方向のみにトルクが発生し、逆方向は発生しないため、スムーズに操作できます。 ・軸の向きを水平･垂直にして使用できます。 ・2万回開閉試験クリ...
スガツネ工業株式会社
80人以上が見ています
最新の閲覧: 23時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・一方向のみにトルクが発生し、逆方向は発生しないため、スムーズに操作できます。 ・軸の向きを水平･垂直にして使用できます。 ・2万回開閉試験クリ...
スガツネ工業株式会社
50人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・表から見えない裏蝶番タイプです。 ・六角棒スパナで扉の閉じ速度を調整できます。 ・引き込み機能により、扉をゆっくり引き込みます。 ・5万回開閉...
スガツネ工業株式会社
50人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特徴 ・強度のあるワンタッチ取付を実現。 ・扉のつり込みもワンタッチとなります。
スガツネ工業株式会社
70人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・三次元調整機能付 (上下、左右、前後) です。 ・蝶番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます...
スガツネ工業株式会社
90人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・三次元調整機能付 (上下、左右、前後) です。 ・蝶番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます...
スガツネ工業株式会社
60人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・左右、上下、前後の三次元調整機能付 ・取付ねじを隠すカバー付きです。 ・蝶番は扉側と枠側に分割でき、施工性が向上します。 ・5万回開閉試験クリ...
株式会社栃木屋
40人以上が見ています
最新の閲覧: 14時間前
100.0% 返答率
48.1時間 返答時間
■特長 取付面から突出量が少ない (約2mm) 取手です。取付金具は2タイプございます。 ■用途 計測機・制御装置・事務機器等 ※特注品のご相談承ります。
株式会社栃木屋
60人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
48.1時間 返答時間
■特長 キャリボックス用の代表的な取手です。 ■用途 計測機器・小型ボックス等 ※特注品のご相談承ります。
株式会社栃木屋
40人以上が見ています
最新の閲覧: 14時間前
100.0% 返答率
48.1時間 返答時間
■特長 ニギリ部が大きく操作し易い取手です。 ■用途 計測機器・小型ボックス・輸送機器等 ※特注品のご相談承ります。
株式会社栃木屋
50人以上が見ています
最新の閲覧: 11時間前
100.0% 返答率
48.1時間 返答時間
■特長 レザータッチのソフト感のある取手です。 ■用途 計測機器・トランクケース等 ※特注品のご相談承ります。
株式会社栃木屋
60人以上が見ています
最新の閲覧: 19時間前
100.0% 返答率
48.1時間 返答時間

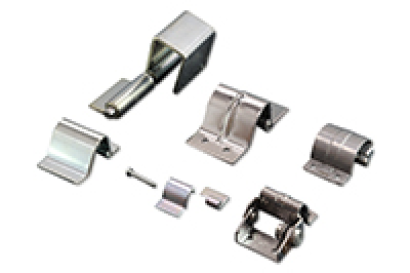

■特長 表側からは見えないように取り付けられる蝶番です。 ■用途 配電盤・分電盤・通信機器・計測機器等 ※特注品のご相談承ります。
株式会社栃木屋
80人以上が見ています
最新の閲覧: 19時間前
100.0% 返答率
48.1時間 返答時間
■特長 小型のスタンドハンドルです。 ■用途 計測機器・オーディオ・各種試験機器等 ※特注品のご相談承ります。
株式会社栃木屋
50人以上が見ています
最新の閲覧: 15時間前
100.0% 返答率
48.1時間 返答時間
■特長 任意の位置で静止できるヒンジです。筐体の外観を損なわないよう、裏側 (内側) に取り付けられます。溶接による取り付け、横使いおよび縦使いが可能で...
株式会社ハーフェレ・ジャパン
10人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
73.0時間 返答時間
3D 調整可能、サイズ 95 mm, 亜鉛合金、サテンニッケルメッキ ■オーダー参照 調整用六角キー同梱。取付け部品同梱。 ■追加情報属性 裏地フレームにヒンジポ...
株式会社ハーフェレ・ジャパン
10人以上が見ています
最新の閲覧: 56分前
100.0% 返答率
73.0時間 返答時間
3D 調整可能、サイズ 111.5 mm, 亜鉛合金､ゴールド色研磨 ■オーダー参照 調整用六角キー同梱。取付け部品同梱。 ■追加情報属性 裏地フレームにヒンジポケッ...
株式会社ハーフェレ・ジャパン
10人以上が見ています
最新の閲覧: 19時間前
100.0% 返答率
73.0時間 返答時間
3D 調整可能、サイズ 120mm, サテンクロームメッキ､亜鉛合金
株式会社ハーフェレ・ジャパン
10人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
73.0時間 返答時間
3D 調整可能、サイズ 160mm, 研磨
