ペルチェ冷却ユニット
メーカー17社・31製品【2024年】

ペルチェ冷却ユニットについての概要、用途、原理などをご説明します。また、ペルチェ冷却ユニットのメーカー17社一覧や企業ランキングも掲載しておりますので是非ご覧ください。ペルチェ冷却ユニット関連企業の2024年11月注目ランキングは1位:ハヤシレピック株式会社、2位:株式会社タイセー、3位:株式会社アピステとなっています。

ペルチェ冷却ユニットとは？
ペルチェ冷却ユニットのメーカー17社
ペルチェ冷却ユニット31製品
ペルチェ冷却ユニットの価格・相場

ペルチェ冷却ユニットの関連キーワード

ペルチェクーラー電子冷却装置

ペルチェ冷却ユニットとは

ペルチェ冷却ユニットとは、ペルチェ素子を用いて、製品に冷却機能を与えるための装置をまとめたユニットです。

ペルチェ効果とは、異なる2つの金属の間において、直流電流が流れる際に生じる発熱や冷却現象を指します。1834年にこの現象を発見したフランスの物理学者ジャン・シャルル・アタナゼ・ペルチェにちなんで命名されました。

ペルチェ冷却ユニットの使用用途

ペルチェ冷却ユニットは、ペルチェ効果を利用した冷却装置で使われています。具体的には、自動車に搭載された保冷・保温ボックス、ホテルの客室などに設置される小型の保冷庫、医療用冷蔵庫、パソコンのCPUの冷却ユニットなどです。

一般的な冷蔵庫は、冷媒とコンプレッサを使った気化熱の原理によって冷却効果を得ています。ペルチェ冷却ユニットは、気化熱を使った装置よりも冷却能力は劣りますが駆動部分がないため、高い静音性があり、振動も発生しません。

霜の付着がなく、装置全体をコンパクトに仕上げることができます。そのため、ペルチェ冷却ユニットは、以上のようなメリットを活かせる製品に用いられています。

ペルチェ冷却ユニットの原理

ペルチェ冷却ユニットは、ペルチェ効果を使った冷却装置です。ペルチェ効果の基本原理は、異なる2つの金属の間に直流電流を流すと、2つの金属の接合部分において、吸熱現象と発熱現象が生じるというものです。また、電流の向きを変えると、吸熱と発熱の現象も逆に起こるようになります。

この効果を起こすものがペルチェ素子で、ペルチェ素子に電流を流す装置までまとめたものが、ペルチェ冷却ユニットになります。現在のペルチェ素子は2つの金属ではなく、n型半導体、金属、p型半導体を、セラミックなどの2枚の基板で挟み込む構造によって、吸熱面と発熱面ができるような仕組みになっています。

n型半導体は純粋なシリコンの結晶に不純物を混ぜて電子が余ったもの、p型半導体は逆に不純物によって電子が不足した正孔と呼ばれる穴を生じさせたものです。電子が余っていたり不足していることによって、電圧が付加された際に自由電子が移動し、電流が流れます。

また、ペルチェ素子は冷却する一方で、発熱する面もあります。この発熱面にはヒートシンクやファンなどを使い、熱を放出される必要があります。

ペルチェ冷却ユニットの選び方

ペルチェ冷却ユニットは、装置が求める冷却効果が得られるように、適切な冷却能力を持つユニットを選定する必要があります。ペルチェ冷却ユニットのカタログには、冷却能力や最大温度差というデータが記載されています。冷却能力とは、室温と冷却装置内の温度差が等しい時に冷却できる熱量です。

単位はワット (W) で記されています。設計する冷却室の表面積、壁で断熱材になる材質の熱伝導率、断熱材の厚みと、使用環境と冷却室との温度差から、冷却室内に侵入する熱量が算出できます。ペルチェ冷却ユニットの冷却能力は、この冷却室内に侵入する熱量を上回っているものを選ぶ必要があります。

最大温度差は熱負荷が無い状態で、室温に対して冷却室内で生じさせることができる最大の温度差です。装置の使用環境の温度と冷却室内との温度差よりも大きな最大温度差を持つ冷却ユニットを選ぶ必要があります。ペルチェ冷却ユニットは、冷却能力と最大温度差のデータから選定しますが、冷却能力は使用環境によって大きく変化する点に注意しましょう。

ペルチェ冷却ユニットのその他情報

ペルチェ冷却ユニットのメリット

ペルチェ効果は、冷媒とコンプレッサーを用いた冷却装置に対して、以下の5つのメリットがあります。

静音性が高い
振動が発生しない
霜の付着がない
装置がコンパクトにまとまる
フロンガスを使っていないので、環境にやさしい

参考文献
http://mcm-www.jwu.ac.jp/~physm/buturi18/perutye/WPE.htm

ペルチェ冷却ユニットのカタログ2件をまとめてダウンロードできます！

ペルチェ冷却ユニットメーカー 17社

*一部商社などの取扱い企業なども含みます。

ペルチェ素子を用いた電子クーラー [一品一様から量産まで] 注目製品
ハヤシレピック株式会社

・小型サイズから大型サイズの標準品
・放熱タイプは用途によって空冷式と水冷式の2パターン
・一品一様での特注設計も可能
・RoHS指令などの環境負荷物質への対応

- - ハヤシレピック株式会社メーカー商社・代理店
    [ペルチェ式電子クーラー] 医療、産業、研究分野など様々なシーンの冷却、加熱、温調に。
  - 会社サイト創業: 1930年従業員数: 285人資本金: 50,000,000円会社詳細
  - 住所: 東京都豊島区北大塚1丁目28番3号
- ペルチェ温調一品一様

  設計検討、試作から量産まで幅広くご対応いたします。一品一様でのご依頼も承っております。
- - 株式会社タイセーメーカー
    ペルチェユニット一覧
  - 会社サイト創業: 1962年資本金: 10,000,000円会社詳細
  - 住所: 埼玉県秩父市下吉田6972
- - 株式会社ジーマックスメーカー
    高信頼性冷却ユニット（ペルチェクーラー）- High reliability COOLER UNIT一覧
  - 会社サイト創業: 2009年従業員数: 305人会社詳細
  - 住所: 東京都港区浜松町1丁目11-9アドビル4階
- - 株式会社アピステメーカー
    熱対策機器　ペルチェ式冷却ユニットの特長一覧
  - 会社サイト創業: 1992年従業員数: 190人資本金: 100,010,000円会社詳細
  - 住所: 大阪府大阪市北区堂島浜1-4-16
- - 株式会社Same Sky Japan メーカー
    ペルチェ冷却ユニット
  - 会社サイト創業: 2009年会社詳細
  - 住所: 東京都港区白金台2-11-8 永昌高輪台ビル8F
- - 株式会社KELK メーカー
    サーモ・モジュール一覧
  - 会社サイト創業: 1966年従業員数: 328人会社詳細
  - 住所: 神奈川県平塚市四之宮3-25-1
- - ヤマハ株式会社メーカー
    サーモ・モジュール一覧
  - 会社サイト上場(東証プライム) 創業: 1887年従業員数: 19,895人会社詳細
  - 住所: 静岡県浜松市中区中沢町10番1号
- - アイシン精機株式会社メーカー
    ペルチェモジュール一覧
  - 会社サイト上場(東証プライム) 創業: 1943年従業員数: 36,489人会社詳細
  - 住所: 愛知県刈谷市朝日町二丁目1番地
- - 株式会社高木製作所メーカー商社・代理店
    ペルチェ冷却ユニット
  - 会社サイト創業: 1947年従業員数: 125人資本金: 20,500,000円会社詳細
  - 住所: 茨城県ひたちなか市勝倉3433
- - 坂口電熱株式会社メーカー商社・代理店
    ペルチェ素子・冷却ユニット
  - 会社サイト創業: 1923年従業員数: 150人資本金: 100,000,000円会社詳細
  - 住所: 東京都千代田区外神田1-12-2
- - 京セラ株式会社メーカー商社・代理店
    ペルチェモジュール一覧
  - 会社サイト上場(東証プライム) 創業: 1959年従業員数: 83,001人会社詳細
  - 住所: 京都府京都市伏見区竹田鳥羽殿町6
- - オーム電機株式会社メーカー商社・代理店
    盤用電子冷却器一覧
  - 会社サイト創業: 1961年従業員数: 146人会社詳細
  - 住所: 静岡県浜松市浜名区細江町中川7000-21
- - 株式会社フェローテックマテリアルテクノロジーズ
    ペルチェ冷却ユニット一覧
  - 会社サイト創業: 1989年従業員数: 350人資本金: 485,500,000円会社詳細
  - 住所: 東京都中央区日本橋2-3-4日本橋プラザビル
- - 株式会社ビックス
    空冷式冷却ユニット一覧
  - 会社サイト創業: 1996年会社詳細
  - 住所: 東京都武蔵野市境2-2-20武蔵境スクエアミューズ3F

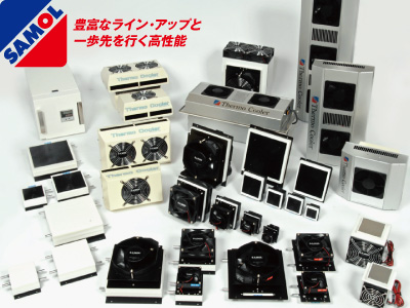

- - 日本ブロアー株式会社
    SAMOL
  - 会社サイト創業: 1953年会社詳細
  - 住所: 東京都千代田区外神田3-5-13
- - センサーコントロールズ株式会社
    ペルチェモジュール一覧
  - 会社サイト創業: 1986年会社詳細
  - 住所: 神奈川県横浜市中区本町1-7東ビル5F
- - 株式会社光伸舎商社・代理店
    ペルチェ冷却ユニット一覧
  - 会社サイト創業: 1978年資本金: 50,000,000円会社詳細
  - 住所: 京都府京都市南区上鳥羽仏現寺町61-3

ペルチェ冷却ユニット 2024年11月のメーカーランキング

*一部商社などの取扱い企業なども含みます

2024年11月の注目ランキングベスト10

注目ランキング導出方法

順位	会社名	クリックシェア
1	ハヤシレピック株式会社	17.4%
2	株式会社タイセー	12.8%
3	株式会社アピステ	10.5%
4	ヤマハ株式会社	7.0%
5	オーム電機株式会社	5.8%
6	株式会社Same Sky Japan	5.8%
7	株式会社高木製作所	4.7%
8	株式会社ジーマックス	4.7%
9	株式会社光伸舎	4.7%
10	京セラ株式会社	3.5%
