荷重計測器のメーカー10社一覧や企業ランキングを掲載中！荷重計測器関連企業の2025年9月注目ランキングは1位:ニデックドライブテクノロジー株式会社、2位:日本計測システム株式会社、3位:株式会社イマダです。 荷重計測器の概要、用途、原理もチェック！
荷重計測器は、荷重 (力、質量、トルクなど) を電気信号に変換し、その大きさを計測・出力するセンサー装置のことで、「ロードセル」とも呼ばれます。
名前の由来は英語の「LOAD」 (荷重を受ける) と「CELL」 (単位素子) からきています。
特に、ひずみゲージ式ロードセルが広く普及しており、温度変化に対する影響の小ささや高い精度、シンプルな構造によるメンテナンスの容易さ、摩擦や可動部分が少ない長寿命性が特徴です。このような特性から、産業から家庭まで幅広い分野で使用されています。
関連キーワード
返信のとても早い企業
100.0% 返答率
1.8時間 返答時間
2025年9月の注目ランキングベスト5
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | ニデックドライブテクノロジー株式会社 |
33.3%
|
| 2 | 日本計測システム株式会社 |
16.7%
|
| 3 | 株式会社イマダ |
16.7%
|
| 4 | 大和製衡株式会社 |
16.7%
|
| 5 | 株式会社共和電業 |
16.7%
|
項目別
使用用途
#試験機器
#建設機械
#搬送装置
#クレーン設備
#自動車部品
#医療機器
#製造ライン
#鉄道保守
#橋梁構造
#ロボット制御
携帯性
ポータブル型
定置型
精度
高精度型
一般型
最大容量 kN
0 - 10
10 - 100
100 - 500
500 - 1,000
測定範囲 kN
0 - 10
10 - 100
100 - 500
500 - 1,000
1,000 - 3,500
許容過負荷 %
120 - 150
150 - 160
保護等級
IP40
IP65
IP66
IP67
IP68/IP69K
温度補償範囲 ℃
-10 - 0
0 - 50
50 - 195
非直線性 % (Cn)
0 - 1
1 - 2
ヒステリシス誤差 % (Cn)
0 - 1
1 - 2
株式会社日本プララド
190人以上が見ています
最新の閲覧: 9時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.5時間 返答時間
■ インターボルトの特徴 - 遠隔で1万km離れていてもボルト緩みが分かる24時間監視 次世代のボルト軸力監視システムのインターボルトは、...
コアテック株式会社
260人以上が見ています
最新の閲覧: 17時間前
返信の比較的早い企業
100.0% 返答率
12.6時間 返答時間
ACサーボプレスにＣ型フレームとタッチパネルを装備して基本プログラムをビルトインしました。 電源を繋げばすぐにお使いいただける高機...
4種類の品番
株式会社東京測器研究所
720人以上が見ています
最新の閲覧: 20時間前
返信の早い企業
5.0 会社レビュー
100.0% 返答率
11.0時間 返答時間
実車走行時のタイヤが路面から受ける外力を直交3分力およびそのまわりの3モーメントに分解して検出する荷重計です。従来品モデルから64...
ホッティンガー・ブリュエル・ケアー（HBK）
400人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.1時間 返答時間
■衛生的な生産現場用のロードセル PW27Aシングルポイントロードセルは非常に堅牢で、清掃が簡単です。このロードセルは、最高の衛生要件...
大和製衡株式会社
230人以上が見ています
返信の比較的早い企業
100.0% 返答率
27.0時間 返答時間
当社は昭和28年に国産初のストレーンゲージ式ロードセルを実用化して以来、計量の電子化に注力し、高精度・コンパクトなロードセルを提...
ユニパルス株式会社
590人以上が見ています
最新の閲覧: 19時間前
返信の比較的早い企業
100.0% 返答率
32.0時間 返答時間
■PCと簡単に接続して測定が可能。過酷な負荷でも安定した測定ができる、壊れにくい荷重測定器。 「DSCB」は、パソコンやPLCに繋ぐだけで...
6種類の品番
富士コントロールズ株式会社
430人以上が見ています
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
25.3時間 返答時間
製品特長 ■長時間加圧が可能 弊社独自の低摩擦シリンダを採用することで、従来油圧シリンダやサーボシリンダでは、難しいとされていた、...
1120人以上が見ています
最新の閲覧: 18時間前
製造の【現場用】に特化した材料試験機 ◆製造現場にこそ、必要な試験機があります。 不良を無くし、品質を向上させる為には、製造現場...
白光機器株式会社
180人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
100.0% 返答率
8.1時間 返答時間

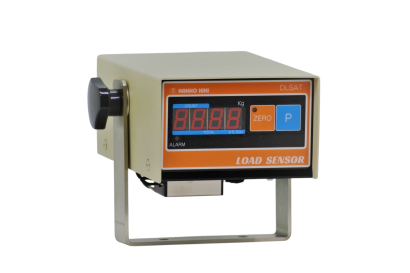

荷物をリフトするとデジタル表示し、目方が即座にわかります。また、あらかじめ警報を設定した値 (積過ぎ) をこえるとブザーおよびパイ...
株式会社共和電業
350人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.3 会社レビュー
100.0% 返答率
18.3時間 返答時間
小型で195℃まで使用可能な高温用ロードセル。 ■特長 ・高温用 ・小型/軽量
3種類の品番
ビカ・ジャパン株式会社
270人以上が見ています
最新の閲覧: 15時間前
返信の比較的早い企業
100.0% 返答率
23.9時間 返答時間
■製品説明 油圧式荷重トランスデューサモデルF1101は取り付けスペースが狭いアプリケーションで使用でき、荷重を簡単にキャプチャして表...
株式会社クローネ
530人以上が見ています
最新の閲覧: 10時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
7.3時間 返答時間
■アプリケーション ヘルスケア用機器、医療機器、OEM家電品組込等
コアテック株式会社
320人以上が見ています
最新の閲覧: 20時間前
返信の比較的早い企業
100.0% 返答率
12.6時間 返答時間
ACサーボプレスにＣ型フレームとタッチパネルを装備して基本プログラムをビルトインしました。 電源を繋げばすぐにお使いいただける高機...
3種類の品番
株式会社クローネ
690人以上が見ています
最新の閲覧: 1日前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
7.3時間 返答時間
■特長 FMAシリーズは、規定フルスケールフォーススパンおよび温度範囲においてフォースをレシオメトリックでデジタル出力するピエゾ抵抗...
ホッティンガー・ブリュエル・ケアー（HBK）
410人以上が見ています
最新の閲覧: 15分前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.1時間 返答時間
■計量における最大限の衛生管理 精密で堅牢なPW37Pプラットフォームロードセルは、EHEDG認定を受けており、最高の衛生要件を満たしてい...
大和製衡株式会社
150人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
27.0時間 返答時間
当社は昭和28年に国産初のストレーンゲージ式ロードセルを実用化して以来、計量の電子化に邁進し、高精度・コンパクト・応答の早いロー...
白光機器株式会社
130人以上が見ています
最新の閲覧: 17時間前
返信の早い企業
100.0% 返答率
8.1時間 返答時間
荷物をリフトするとデジタル表示し、目方が即座にわかります。また表示部のPボタンを押すとプリンターと接続しなくても表示部に回数、累...
富士コントロールズ株式会社
490人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
25.3時間 返答時間
製造現場で鍛え上げられてきたチェックマンが満を持してフルモデルチェンジ。使いやすさを追求しシンプルな操作性を実現、様々な荷重管...
コアテック株式会社
290人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
100.0% 返答率
12.6時間 返答時間
ACサーボプレスにＣ型フレームとタッチパネルを装備して基本プログラムをビルトインしました。 電源を繋げばすぐにお使いいただける高機...
2種類の品番
株式会社共和電業
220人以上が見ています
最新の閲覧: 2時間前
返信の比較的早い企業
4.3 会社レビュー
100.0% 返答率
18.3時間 返答時間
グラウンドアンカ、PCアンカ等の荷重測定およびトンネルアーチ支保工等に加わる荷重を測定するものです。 特に本器はフィールドでの使...
7種類の品番
ビカ・ジャパン株式会社
320人以上が見ています
返信の比較的早い企業
100.0% 返答率
23.9時間 返答時間
■製品説明 油圧式荷重トランスデューサモデルF1112、バージョンNS 3 x 16は三又チャックの型締荷重の定期的な試験に適しています。確実...
日本テスコン株式会社
420人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
84.7時間 返答時間
圧力専用の小型ロードセルとして、一般的に多く使用されています。
ホッティンガー・ブリュエル・ケアー（HBK）
240人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.1時間 返答時間
■クリーニングしやすいロードセルで衛生計量を実現 ロードセルPW25は非常に高精度で堅牢かつクリーニングが容易-食品産業に最適 ■ロー...
2種類の品番
コアテック株式会社
760人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
12.6時間 返答時間
ACサーボプレスにＣ型フレームとタッチパネルを装備して基本プログラムをビルトインしました。 電源を繋げばすぐにお使いいただける高機...
ホッティンガー・ブリュエル・ケアー（HBK）
210人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.1時間 返答時間
■PW29 完全密閉構造のPW29は、最大荷重容量の高い大型の計量プラットフォーム用として設計されたシングルポイントロードセルです。 ■PW...
2種類の品番
株式会社クローネ
200人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
7.3時間 返答時間
■手廻しハンドルで 5,000N の荷重 ・油圧ロードセル内蔵のため、荷重の確認が可能 ・ネジ式プレスなので操作性に優れ、保持が良好 ・設...
2種類の品番
富士コントロールズ株式会社
330人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
25.3時間 返答時間
CC-Linkインターフェース搭載。伝送速度最大10Mbpsの高速通信可能。配線による効率化を可能にしました。ロギング、製品トレーサビリティ...
ビカ・ジャパン株式会社
290人以上が見ています
返信の比較的早い企業
100.0% 返答率
23.9時間 返答時間
■製品説明 油圧式荷重トランスデューサモデルF1122、バージョンNS 3 x 33は三又チャックの型締荷重の定期的な試験に適しています。確実...
白光機器株式会社
130人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
8.1時間 返答時間
積み荷をリフトすると目方が即座にわかります。アナログ荷重計の中で一番コンパクトな製品で、安価であまり精度を要求されない場合に最...
ホッティンガー・ブリュエル・ケアー（HBK）
250人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
16.1時間 返答時間
■シングルポイントロードセル SP4M/PW15－最大容量200kg、保護等級IP68/IP69K ロードセルPW15ならびにSP4Mは同じ積載面で異なる特長を持...
4種類の品番
検索結果 168件 (1ページ/5ページ)
荷重計測器は、荷重 (力、質量、トルクなど) を電気信号に変換し、その大きさを計測・出力するセンサー装置のことで、「ロードセル」とも呼ばれます。
名前の由来は英語の「LOAD」 (荷重を受ける) と「CELL」 (単位素子) からきています。
特に、ひずみゲージ式ロードセルが広く普及しており、温度変化に対する影響の小ささや高い精度、シンプルな構造によるメンテナンスの容易さ、摩擦や可動部分が少ない長寿命性が特徴です。このような特性から、産業から家庭まで幅広い分野で使用されています。
荷重計測器は、力の測定が必要なあらゆる場面で利用されています。使用用途として産業用途、商業用途、家庭・個人用途、特殊用途の4つの用途が考えられます。
産業分野では、ロードセルは製造設備や試験機に組み込まれています。例えば、食品や飲料製造ラインでのパッケージ重量測定、建設業での機材荷重管理、化学工業での配合原料の計量などが挙げられます。また、大型の産業用はかりやコンベヤスケールでも重要な役割を果たしています。
スーパーマーケットの量り売りの計量器、物流で使用される台はかりなどの商業用途があります。
体重計やキッチンスケールの中にもロードセルが搭載されています。ロードセルにより、正確な測定が日常生活の一部として簡単に行えます。
航空や宇宙分野では、荷重計測器が安全性確認のための機体部品検査に使用されます。また、医療分野では、人工関節やインプラントの耐久性を評価する試験装置にも使用されています。
荷重計測器の原理を理解する上で、ひずみゲージの原理とホイートストンブリッジ回路に分類して読めば理解しやすいと考えられます。
荷重計測器の基本構造は、力を受けて歪む「起歪体」と、その歪みを電気信号として検出する「ひずみゲージ」で構成されています。
金属は、機械的に引っ張られたり圧縮されたりすると、電気抵抗が変化する性質を持っています。金属の性質を利用してひずみを計測するのがひずみゲージの役割です。
ひずみゲージの抵抗変化は非常に小さいため、正確に検出するには専用の電気回路が必要です。検出に使用されるのが「ホイートストンブリッジ回路」です。
4つの抵抗をひし形に配置し、ひずみゲージが受けた微小な抵抗変化を電圧信号として変換します。電圧は比例定数 (ゲージ率) やひずみに基づいて計算され、負荷された力の大きさとして表示されます。
ひずみと電気抵抗の変化は以下の式で表されます。
ΔR/R=K×εΔR/R = K × ε
上記の計算をもとに、荷重計測器は力を数値化して表示します。
荷重計測器には用途に応じてビーム型ロードセル、S字型ロードセル、コラム型ロードセル、ダイヤフラム型ロードセルの4種類があります。
ビーム型は台はかりや小型の測定装置に多く用いられるタイプです。細長い形状で、荷重を受けた際に曲げ応力が発生しやすい設計になっています。精度が高く、家庭用から工業用まで幅広い用途に適しています。
S字型は、引張力と圧縮力の両方を測定できる特徴があります。主にクレーンスケールや吊り下げ型の重量測定に用いられます。
コラム型は、高負荷に耐える設計で、大型の産業用スケールや橋梁試験装置で使用されます。その耐久性と長寿命性から、過酷な環境でも信頼性を発揮します。
ダイヤフラム型は、薄い板状の起歪体を使用するタイプで、荷重の影響を均等に分散する構造が特徴です。医療や精密機器など、高い精度を求められる分野で活用されています。
