三次元測定機とは、部品のさまざまな形状情報を三次元の位置情報として捉え、立体的に把握することができる測定機です。
部品の形状を互いに直行するX軸、Y 軸、Z軸について、ある基準点の位置からの距離で表すことで、立体的に測定します。例えば、金型の隅R形状といったノギス等では測れない形状でも測定可能です。
寸法以外にも三次元の位置情報をソフトウェアで解析することによって、異なる部位の位置関係や、輪郭形状、幾何公差を求められます。測定によって形状を三次元情報としてデジタル化すれば、後処理で様々な解析をすることができます。
三次元測定機による測定は一般的に、精密測定の範疇に属します。精密測定では温度の膨張による誤差を避けるため、一定の温度に管理された部屋で行われます。一般的には20℃に管理されている場合が多いです。
測定する製品も、十分に長い時間をかけて測定温度にする必要があります。三次元おいて正しい結果を得るためには、専門的な技術が要求されることもあります。
三次元測定機は主に、自動車部品等の形状測定に使用されています。さらに製品だけでなく、製品を作るための金型の寸法測定にも使用されています。
三次元測定機は、3DCAD等で設計された形状と、実際製作された部品を三次元測定機で計測した形状とを比較することによって、設計図面通りにできているか確認することも可能です。この調査方法は、リバースエンジニアリングと呼ばれています。他にも、図面がない他社製品等の部品形状を、三次元モデルとしてデジタルデータ化することもできます。
単純な長さだけでなく、角度や幾何公差を求めることも可能です。さらに丸く加工されている隅R形状など、ノギスやマイクロメータなどでは測れない形状の測定にも、三次元測定機が活躍します。
従来は接触型の三次元測定機が主流でしたが、近年は非接触型が多く開発されています。接触式は測定精度と信頼性が高い反面、高度な技術が必要であったり幾つかの制約がありました。この点については下記で解説します。

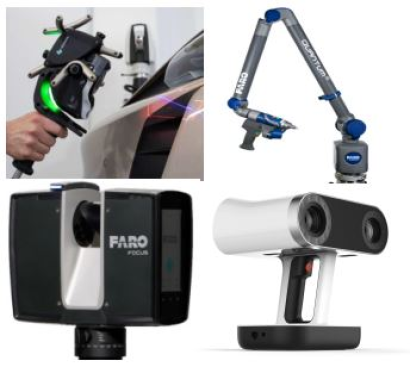

三次元測定機には、「接触型」と「非接触型」がありますが、それぞれ原理が大きく異なります。
接触型三次元測定機では、スタイラスと呼ばれる測定子を直接測定対象に接触させて、点の座標位置情報を記録します。長く用いられてきた方法であり、正しい作業をすれば信頼性の高い測定が可能です。スタイラスには温度による熱膨張がほとんどない、セラミックやルビーなどが使用されています。
スタイラスを接触させるため、測定対象物がゴムなどの柔らかい製品の場合には、接触力で変形を生じることがあります。接触を伴うので、接触面に傷をつける可能性もあります。また、スタイラスの先端径より小さなR形状については、正しく測定することはできません。
非接触型三次元測定機は大まかに言うと、測定対象物にレーザーなどを当てることによって、測定物の三次元座形状を記録します。非接触型なので測定部が傷つくことはありません。また、短時間で測定できるため、近年需要が伸びてきています。
接触式では測定ポイントを一つずつ、スタイラスを接触させて三次元の位置情報を記録していくため、測定時間が長いことが欠点の一つでした。一般的には、接触型の測定の方が非接触式の測定よりも精度や信頼性が高いと言われています。
しかし、技術の進歩により、非接触型でも接触型と変わらないくらいの精度や信頼性が確保できるようになりつつあります。比較的高度な技術を必要とした接触式に比べ、非接触式は熟練を要することなく測定することが可能です。測定の目的に応じて使い分ける必要があります。
接触型、非接触型ともに高度な画像処理技術が用いられることによって、様々な解析ができるようになりました。解析結果の表示も、立体的なモデルなどで視覚的に理解しやすい出力が可能になっています。
三次元測定機のメリットは、ノギスやマイクロメータといった計測器では測れない複雑な形状や輪郭、幾何公差を測定できることです。大型の部品でも測定できます。特に接触式の場合は取り扱いに習熟が必要ですが、プログラム測定により夜間に自動測定させておくことも可能です。
三次元測定機のデメリットは、装置が大型で広い設置スペースが必要なこと、他の測定器と比較すると扱いに技術が必要になることです。非接触式は比較的扱いやすい反面、測定物が鏡面であったり、メッキなどの光沢があったりすると、測定できないこともあります。また、装置の価格がかなり高額になることも、導入の際には考慮しなければなりません。
参考文献
*一部商社などの取扱い企業なども含みます。
企業の並び替え
2023年11月の注目ランキングベスト9
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | ヘキサゴン・メトロジー株式会社 |
32.4%
|
2 | 株式会社東京精密 |
16.1%
|
3 | カールツァイス株式会社 |
12.9%
|
4 | 株式会社ミツトヨ |
12.5%
|
5 | 株式会社キーエンス |
7.7%
|
6 | 高千穂産機株式会社 |
6.1%
|
7 | 株式会社オプトン |
5.0%
|
8 | コムス株式会社 |
5.0%
|
9 | イースタン電子工業株式会社 |
2.3%
|
注目ランキング導出方法について
注目ランキングは、2023年11月の三次元測定機ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
48 件の製品がみつかりました
東京貿易テクノシステム株式会社
350人以上が見ています
最新の閲覧: 21時間前
3D Arenaシステムは、測定対象物に貼られた複数のターゲットの空間座標位置を算出し、対象物の挙動を把握・解析することができるカメラ...
東京貿易テクノシステム株式会社
370人以上が見ています
最新の閲覧: 15時間前
AS1-XL は、LeicaレーザートラッカーAT960との組み合わせで、これまでにない超高速・超大型測定を提供します。4倍に拡張されたスキャン...
東京貿易テクノシステム株式会社
380人以上が見ています
最新の閲覧: 6時間前
Leica Laser Tracker Scanner ATS600システムは、従来のレーザートラッカー&リフレクタ計測と ツールを使わないダイレクトスキャニング...
Innovalia Metrology
250人以上が見ています
最新の閲覧: 2時間前
■概要 CMMアームシステムは大容量測定や単純構造の測定に適しています。接触型プローブと光学センサーどちらも使用可能。 ■特徴 LANDゲ...
Innovalia Metrology
280人以上が見ています
最新の閲覧: 21時間前
■概要 CMMアームシステムは大容量測定や単純構造の測定に適しています。接触型プローブと光学センサーどちらも使用可能。 ■特徴 SEAゲ...
Innovalia Metrology
180人以上が見ています
最新の閲覧: 19分前
■概要 M3ハイブリッドは、三次元測定機にセンサおよび計測ソフトウェアを一体化させた汎用統合ソリューションです。非接触型センサ (Opt...
東京貿易テクノシステム株式会社
510人以上が見ています
最新の閲覧: 21時間前
■概要 TubeInspectシステムは、シルエットから配管形状を数秒で計測するシステムです。パイプの検査では、パイプの形状ごとに治具を用意...
Innovalia Metrology
240人以上が見ています
最新の閲覧: 5時間前
■概要 ガントリータイプの計測機は大型パーツを高精度で計測、デジタル化するのに適しています。構造全てが花崗岩でできており、温度変...
Innovalia Metrology
290人以上が見ています
最新の閲覧: 21時間前
■概要 ガントリータイプの計測機は大型パーツを高精度で計測、デジタル化するのに適しています。構造全てが花崗岩でできており、温度変...
東京貿易テクノシステム株式会社
400人以上が見ています
最新の閲覧: 2時間前
■概要 ・DPAは、高解像度デジタルカメラを使用して様々な角度から撮影することにより各要素の空間位置を3D座標情報として算出することが...
東京貿易テクノシステム株式会社
570人以上が見ています
最新の閲覧: 5時間前
■概要 ・Leica Laser Trackerは、広範囲な領域を高精度に計測が可能です。 ・従来からあるリフレクタ計測に加え、ハンディタイプスキャ...
東京貿易テクノシステム株式会社
320人以上が見ています
最新の閲覧: 10時間前
■概要 ・LeicaレーザートラッカーAT500は、完全バッテリー駆動で動作、統合コントローラー設計により、既存のラインナップでは最もポー...
東京貿易テクノシステム株式会社
520人以上が見ています
最新の閲覧: 11分前
■概要 ・コストパフォーマンスの高いベーシックモデル ・アルミボディー構造により軽量で軽快な操作感となっており、デザイン開発やモデ...
東京貿易テクノシステム株式会社
380人以上が見ています
最新の閲覧: 21時間前
■概要 ・ベクトロンは7つの関節による柔軟な取り回しで自由度の高い計測を可能とした多関節型三次元測定機です。 ・日本の自動車産業を...
東京貿易テクノシステム株式会社
390人以上が見ています
最新の閲覧: 21時間前
■概要 ・レイアウトマシンの中でも最も高機能なモデル ・ロッド式送りノブを搭載し、自動車ホワイトボディーの様な大型ワークの測定にお...
東京貿易テクノシステム株式会社
400人以上が見ています
最新の閲覧: 3時間前
■概要 ・レイアウトマシンの中でも最も高精度なモデルで、各種製品試験にも適合。 ・スチール製のコラムやアルミ製のアームには高剛性・...
東京貿易テクノシステム株式会社
260人以上が見ています
最新の閲覧: 2時間前
■概要 ・小型ワークの計測やケガキ作業に最適なテーブル一体型レイアウトマシン ・キャスター内蔵でテーブルごと移動させ、計測作業が実...
Innovalia Metrology
290人以上が見ています
最新の閲覧: 19時間前
■概要 接触型および非接触型の両センサーと完全な互換性を備え、あらゆる対象物の測定に理想的なアーム型三次元測定機です。 ■特徴 ・2...
Innovalia Metrology
210人以上が見ています
最新の閲覧: 1時間前
■概要 様々なニーズを満たすソリューションを提供する計測用ソフトウェアです。M3キャプチャーは、対象物をスキャンして、点群でとらえ...
Innovalia Metrology
180人以上が見ています
最新の閲覧: 18時間前
■概要 水平アームと高さのある剛性構造物から構成。 ■特徴 ・主要構造は固定スチール。 ・ピラミッド型横断面のアームつきアルミY軸ユ...
Innovalia Metrology
220人以上が見ています
最新の閲覧: 21時間前
■概要 高速かつ高精度な測定を可能にするハンディ3Dスキャナ。 ■特徴 ・高度な容積精度と穴精度。 ・自動表面生成。 ・様々なスキャン...
Innovalia Metrology
210人以上が見ています
最新の閲覧: 21時間前
■概要 黒色花崗岩で造られた3軸。Innovalia Metrologyブリッジタイプ・システムは、お客様のニーズに合わせた様々なサイズがございます...
Innovalia Metrology
240人以上が見ています
最新の閲覧: 21時間前
■概要 黒色花崗岩で造られた3軸。Innovalia Metrologyブリッジタイプ・システムは、お客様のニーズに合わせた様々なサイズがございます...
APPLE TREE株式会社
310人以上が見ています
最新の閲覧: 21時間前
■簡単なプログラミング自動キャリブレーション ・PLCとサーボメカニズムシステムにより設計されたAM-DESKは、複数の協働ロボットと組み...
ファイブラボ株式会社
160人以上が見ています
最新の閲覧: 2時間前
■角度・変位量複合センサー (Tandem製品) ・最大の特徴:サンプルの傾き、厚みを同時測定できます。 ・オートコリメーターの機能に変位...
東京貿易テクノシステム株式会社
350人以上が見ています
最新の閲覧: 53分前
ポータブルCMMスキャンニングシステム Leica LASスキャナー ■概要 ・人間工学に基づいたデザインのライカ製ハンドヘルド型スキャニン...
東京貿易テクノシステム株式会社
350人以上が見ています
最新の閲覧: 5時間前
世界初・ポータブルCMMスキャンニングシステム Leica LAS-XLワイドスキャナー ■概要 ・人間工学に基づいたデザインのライカ製ハンドヘ...
1 Leicaレーザートラッカー AT960
東京貿易テクノシステム株式会社
2 横型三次元測定機ベーシックモデル Layout Machine E Model
東京貿易テクノシステム株式会社
3 TubeInspect
東京貿易テクノシステム株式会社
4 高精度モデル横型三次元測定機 Layout Machine J Model
東京貿易テクノシステム株式会社
5 DPA
東京貿易テクノシステム株式会社
ファイブラボ
APPLE TREE
Innovalia Metrology
東京貿易テクノシステム
注目ランキングについて: Metoreeに登録されている三次元測定機製品48点の中での2023年12月8日時点でのアクセス数を元に算出しています。
Metoreeに登録されている三次元測定機が含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
カタログを種類ごとに探す
本製品は長物、光沢物、複雑形状のワークに対して高精度な寸法検査が可能な装置です。2つのコア技術により検査自動化を推進し、検査に関わるコスト削減をサポ...
2023年11月30日
精密寸法測定関連の情報をまとめた冊子です。当社で対応可能な評価、それに纏わる事例などを掲載しています。
2022年12月23日
測定機器メーカー株式会社ミツトヨ(神奈川県川崎市)の特許ライセンス許諾を受けた佐々木工機株式会社と株式会社ミツトヨが共同開発した「時短治具」”Air-fi...
2022年6月10日
測定機器メーカー株式会社ミツトヨ(神奈川県川崎市)の特許ライセンスを受けて開発いたしました。 真空吸着ツールスタンドとは、弊社が測定機器メーカー、...
2022年6月10日

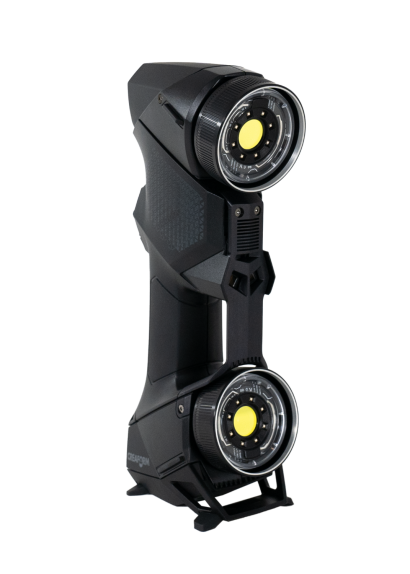

マルチレーザー搭載計測グレードの高精度3DスキャナーFreeScan UE Pro高精度な品質検査・計測にFreeScan UE Proは、計測器レベルのスキャンを可能にする、高...
