電線加工機のメーカー11社一覧や企業ランキングを掲載中！電線加工機関連企業の2025年8月注目ランキングは1位:株式会社小寺電子製作所、2位:新幹工業株式会社、3位:ウシヤマ電機株式会社となっています。 電線加工機の概要、用途、原理もチェック！
電線加工機とは、製造業や電気工事業などで利用される、電線の加工を行う機器のことです。
具体的には、電線のカットや被覆むき、マークチューブの挿入、端子圧着などの作業を効率よく行うために使用されます。さまざまなメーカーが独自の特性を持った電線加工機を市場に投入しており、使用目的に合わせて最適な機器を選ぶことが大切です。
例えば、生産設備の電気配線工事や電気組み立て作業において、正確で迅速な加工が求められる場合があります。IoT対応が進む中で電気工事業における電線加工機の需要が急拡大しているのが現状です。
時代の流れに伴い、多機能で高性能な電線加工機が開発されることが期待されており、今後の技術革新にも注目が集まっています。
2025年8月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社小寺電子製作所 |
24.1%
|
| 2 | 新幹工業株式会社 |
14.8%
|
| 3 | ウシヤマ電機株式会社 |
11.1%
|
| 4 | ライオンパワー株式会社 |
11.1%
|
| 5 | イズテック株式会社 |
9.3%
|
| 6 | 新明和工業株式会社 |
9.3%
|
| 7 | KM digitech JAPAN株式会社 |
7.4%
|
| 8 | 株式会社ダイショウ |
5.6%
|
| 9 | 大川三基株式会社 |
3.7%
|
| 10 | 株式会社造研 |
1.9%
|
項目別
使用用途
#自動車配線
#電設工事
#通信配線
#家電製造
#電力設備
加工工程
切断機
皮むき機
圧着機
撚り線機
駆動方式
手動式
電動式
空圧式
油圧式
構造形式
卓上型
据置型
携帯型
加工可能ワイヤーサイズ mm²
0 - 0.1
0.1 - 1
1 - 5
5 - 10
10 - 30
30 - 60
60 - 100
加工可能ワイヤー外径サイズ mm
0 - 3
3 - 7
7 - 12
12 - 20
切断長 mm
0 - 100
100 - 1,000
1,000 - 100,000
100,000 - 3,000,000
ストリップ長さ mm
0 - 10
10 - 50
50 - 100
100 - 200
200 - 500
500 - 1,600
電源 V
0 - 100
100 - 110
110 - 220
220 - 240
重量 kg
0 - 5
5 - 10
10 - 20
20 - 30
30 - 50
50 - 100
100 - 160
サイクルタイム 秒/回
0 - 1
1 - 3
3 - 6
ライオンパワー株式会社
50人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
44.8時間 返答時間

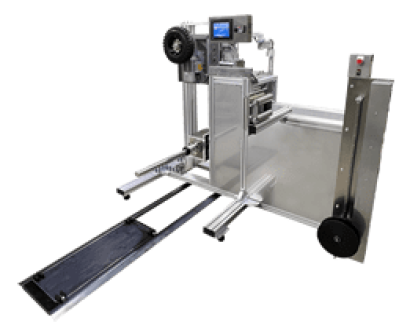

加工スピードが大幅UP※ (15秒／本) ※当社「HI-2000」比 ■量産型ユーザ様に最適 新型全自動電線加工機「HI-3000」では、制御盤用ハーネス...
ウシヤマ電機株式会社
360人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■KODERA CASTINGシリーズ「小寺電子製作所」 ・KODERA キャスティングシリーズは電線の測長、切断、ストリップ加工が簡単操作で自動で行...
ウシヤマ電機株式会社
330人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■KODERA CASTINGシリーズ「小寺電子製作所」 ・KODERA キャスティングシリーズは電線の測長、切断、ストリップ加工が簡単操作で自動で行...
ウシヤマ電機株式会社
330人以上が見ています
最新の閲覧: 8時間前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■KODERA CASTINGシリーズ「小寺電子製作所」 ・KODERA キャスティングシリーズは電線の測長、切断、ストリップ加工が簡単操作で自動で行...
株式会社古川電機製作所
430人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
100.0% 返答率
33.0時間 返答時間
6.6kV高圧引下用架橋ポリエチレン絶縁電線 (PDC) の被覆を剥く皮むき器です。適用電線サイズは5.5m㎡です。皮を剥きたい長さに予めセッ...
新幹工業株式会社
90人以上が見ています
返信のとても早い企業
100.0% 返答率
2.0時間 返答時間
■安全作業を簡単操作で実現 架空電線「低風圧アルミ電線120mm2」の中間接続箇所で電線被覆を剥ぐ際に使用します。ナイフを使用すること...
シュロニガージャパン株式会社
160人以上が見ています
最新の閲覧: 54分前
■特徴 Zeta620全自動ワイヤーハーネス製造装置は、ラベル付けと端子を含む2つの加工モジュールを搭載でき、制御盤製造に最適なワイヤー...
大川三基株式会社
500人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
196.9時間 返答時間
■全自動計尺切断剥離機 ・本機は、電線長さの計尺と両端末の皮剥きを自動で行う電線加工機です。 ・「切断長」「両端末の皮剥き寸法」な...
シュロニガージャパン株式会社
40人以上が見ています
■概要 Cut & Strip Family E300は、高性能、最適化された操作性、優れたプロセス信頼性を特徴としています。より線、ホース、リボンケー...
株式会社コスモネット
160人以上が見ています
最新の閲覧: 4時間前
返信のとても早い企業
100.0% 返答率
2.3時間 返答時間
■特徴 ・卓上小型の芯線よじり機。 ・1本または複数本の撚り合わせがワンタッチで簡単にできます。 ・スピード調整の他、よじり強さの調...
株式会社MKエレクトロニクス
220人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
95.5時間 返答時間
JC4285：最大径20mm、JC4385：最大径30mm、JC4485：最大径40mmまでのラウンドケーブル、及び最大幅85mmまでのフラットケーブル。 (JC448...
ウシヤマ電機株式会社
350人以上が見ています
最新の閲覧: 8時間前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■KODERA CASTINGシリーズ「小寺電子製作所」 ・KODERA キャスティングシリーズは電線の測長、切断、ストリップ加工が簡単操作で自動で行...
株式会社フジハン
160人以上が見ています
100.0% 返答率
92.1時間 返答時間
■多種多様なチューブ・電線の切断に最適 ・切断有効外径 φ20mm ・操作しやすいタッチパネルを採用。 ・オプションにて、スリット加工・...
株式会社ダイショウ
150人以上が見ています
最新の閲覧: 1日前
4.0 会社レビュー
100.0% 返答率
56.9時間 返答時間
SA-384Sでは測長にエンコーダーを搭載しており高精度な測長が可能です。太さ35mm以下の電線を最長3,000mまで測長して切断が出来ます。電...
株式会社古川電機製作所
290人以上が見ています
返信の比較的早い企業
100.0% 返答率
33.0時間 返答時間
6.6KV高圧電線の被覆を任意の長さで剥ぐことが出来る皮剥き器です。適用電線サイズはOE5mm、OC-W60～125m㎡、ACSR-OE32m㎡、ACSR-OC32m...
新幹工業株式会社
70人以上が見ています
返信のとても早い企業
100.0% 返答率
2.0時間 返答時間
■安全作業を簡単操作で実現 架空電線「耐摩耗型アルミ電線120mm2」の中間接続箇所で電線被覆を剥ぐ際に使用します。ナイフを使用するこ...
ウシヤマ電機株式会社
430人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.1時間 返答時間
■KODERA CASTINGシリーズ「小寺電子製作所」 ・KODERA キャスティングシリーズは電線の測長、切断、ストリップ加工が簡単操作で自動で行...
株式会社コスモネット
120人以上が見ています
最新の閲覧: 4時間前
返信のとても早い企業
100.0% 返答率
2.3時間 返答時間
■特徴 ・卓上型シールドほぐし機。 ・面倒なシールド線のほぐし作業がワンタッチで可能。 ・ケーブル外径に合わせてブラシ間隔を調整す...
シュロニガージャパン株式会社
20人以上が見ています
■概要 カット＆ストリップマシン Cut & Strip Family E400は、高い性能、最適化された操作性、優れたプロセス安全性を特徴とします。標...
シュロニガージャパン株式会社
140人以上が見ています
ハイライト ■ワイヤーセレクターでは36種類の電線を使用可能 加工を自動化することにより、生産時間が最大50%短縮されます。自動ワイヤ...
株式会社古川電機製作所
280人以上が見ています
最新の閲覧: 23時間前
返信の比較的早い企業
100.0% 返答率
33.0時間 返答時間
低圧水密電線の被覆を剥く皮むき器です。電線中間部分 (剥ぎ取り幅：35mm) の被覆を剥くことを目的とし、誰でも技量を問わず、電線にキ...
株式会社MKエレクトロニクス
210人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
95.5時間 返答時間
基本性能にこだわりながら、シリーズ最小のコンパクト設計で最軽量化を実現。更なる細線加工の充実と、扱いやすさに優れたスタンダード...
新幹工業株式会社
70人以上が見ています
返信のとても早い企業
100.0% 返答率
2.0時間 返答時間
■安全作業を簡単操作で実現 架空電線「低圧電線SBOEW60mm2」の中間接続箇所で電線被覆を剥ぐ際に使用します。ナイフを使用することなく...
シュロニガージャパン株式会社
20人以上が見ています
最新の閲覧: 1日前
■概要 MegaStrip 9680は、自動カット＆ストリップマシンで、外径が最大35mmの単芯・多芯ケーブル シールド線を加工します。モジュール構...
株式会社フジハン
60人以上が見ています
100.0% 返答率
92.1時間 返答時間
■概要 ・切断有効外径：φ20mm ・QRコード (バーコード) スキャンにより誤入力を防止。データ入力スピードが飛躍的にアップ。 ・多種多様...
株式会社ダイショウ
160人以上が見ています
4.0 会社レビュー
100.0% 返答率
56.9時間 返答時間
ビニールチューブやホースなど軟質材の長尺製品加工用として開発されました。測長部にベルトユニットを組込んだ測長切断機、従来のシン...
シュロニガージャパン株式会社
210人以上が見ています
最新の閲覧: 2時間前
ハイライト ■ブレード3組 切り込みモニタリング機能 (ACD自動導体検知) 付き 搭載されている3つのブレードペアは、ほぼ全ての電線断面積...
株式会社古川電機製作所
310人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
33.0時間 返答時間
IV、DV線 専用の皮むき器です。電線中間部分 (剥ぎ取り幅：35mm) の被覆を剥くことを目的とし、誰でも技量を問わず、電線にキズを付け...
検索結果 219件 (1ページ/8ページ)
電線加工機とは、製造業や電気工事業などで利用される、電線の加工を行う機器のことです。
具体的には、電線のカットや被覆むき、マークチューブの挿入、端子圧着などの作業を効率よく行うために使用されます。さまざまなメーカーが独自の特性を持った電線加工機を市場に投入しており、使用目的に合わせて最適な機器を選ぶことが大切です。
例えば、生産設備の電気配線工事や電気組み立て作業において、正確で迅速な加工が求められる場合があります。IoT対応が進む中で電気工事業における電線加工機の需要が急拡大しているのが現状です。
時代の流れに伴い、多機能で高性能な電線加工機が開発されることが期待されており、今後の技術革新にも注目が集まっています。
電線加工機の使用用途として、生産設備の電気配線工事や電気組み立て、電気配線作業などが挙げられます。特に、制御盤製造では欠かせない存在です。
制御盤を製造する際には、電線カット・マークチューブの印字と挿入・電線被覆むき・端子圧着の4工程が必要です。電線加工機は、4工程を自動化することで、制御盤製造のコストダウンや効率化に大きく貢献しています。
従来、これらの作業は人手によって行われていましたが、電線加工機の導入により、作業時間の短縮や労力の削減が可能となりました。また、自動化によって作業の精度も向上し、品質管理が容易になるというメリットもあります。
電線加工機は、製造業や電気工事業の現場で欠かせない機器として、業務効率の向上やコスト削減に大きく寄与しています。
電線加工機は、制御盤製造に必要な電線カット・マークチューブの印字と挿入・電線被覆むき・端子圧着の4工程を自動化する機器です。電線加工機は、以下の4つの構成要素から成り立っています。
4つの機構は、PLC (プログラマブル・ロジック・コントローラ) を通じてサーボシリンダやサーボモーター、油圧機構などで駆動し制御されています。電線には多種多様な長さ、太さ、種類が存在するため、電線加工機はそれらに対応できるように柔軟性を持った設備構成となっています。
PLCを搭載することで、ExcelやCSV形式のデータ読み込みが可能です。マークチューブに印刷するための印字データなどを一括登録し、加工動作へ反映できます。
電線加工機による自動化は、従来の人作業に対して8割以上のコストダウンが可能となるとされています。そのため、電線加工機は、制御盤製造業界において業務効率の向上やコスト削減に大きく寄与しています。
電線加工機は主に半自動電線加工機、完全自動電線加工機、多機能電線加工機の3種類が存在します。
半自動電線加工機は、一部の作業を手動で行うことを前提とした機器です。電線カットや被覆むきなどの単純な作業を自動化し、端子圧着やマークチューブの挿入などはオペレーターが手動で行います。小規模な生産や低コストが求められる場合に適しており、初期投資を抑えることが可能です。
完全自動電線加工機は、電線カットから端子圧着までの全工程を自動で行う機器です。高度な制御技術により、連続的に高速で正確な加工が可能です。大量生産や一貫した品質が求められる場合に最適で、生産効率や品質管理の向上が期待できます。
多機能電線加工機は、さまざまな加工方法や機能を搭載した高性能な機器です。例えば、複数の端子圧着や短時間での切替えが可能な機能や、特殊な被覆剥きに対応した機能などがあります。複雑な加工や多種多様な電線を扱う場合に適しており、作業効率や柔軟性の向上が期待できます。
