【2021年版】断路器メーカー8社一覧

断路器のメーカー8社を一覧でご紹介します。まずは使用用途や原理についてご説明します。

断路器とは？
断路器のメーカー8社一覧

断路器とは

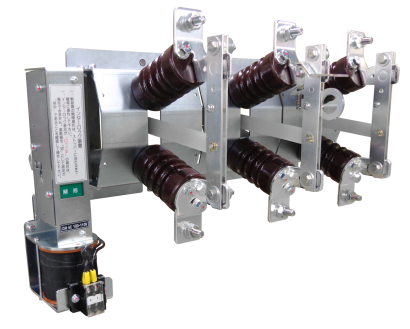

断路器

断路器とは、電流が流れていない回路を開閉するための装置のことです。ジスコンとも呼ばれ、無電圧状態を作り出すことができます。しかし、電流が流れている時に断路器を使用するとアーク放電が発生して深刻な事故になる可能性があります。そのため、電流を断ち切る遮断器と共に使用されます。多くの場合は点検や整備のために回路を切り離したり、高電圧回路のスイッチとして使用されます。人身事故を防ぐために重要な工程の一つなのです。

断路器の使用用途

断路器は電気回路を開閉するために使用されます。具体的には事故を防ぐために電源から回路を切り離しているのです。例えば高電圧を使用している場所の点検や修理の際です。電源から切り離すことで無電圧状態を作り上げることができます。しかし、電流が流れていない場合にしか使用することができないので、一般的には遮断機と共に利用されます。遮断機を利用して無電圧にした後、内部の状態をを確認したり回路の構成を変更したりします。

断路器の原理

断路器は基本的に遮断機と共に利用されます。遮断機の上部と下部の回路を完全に切り離して、作業できるようにするためです。

断路器の開閉は人力で行われ、ジスコン棒の変化に対応します。棒を引き抜くことで開放、押し込むことで投入です。また、電流が流れているときは断路器を開放することはできません。アーク放電が発生する可能性があり、装置の故障や深刻な人身事故に繋がるからです。さらに、このジスコン棒は優れた絶縁性と防水性が求められます。引き抜いたり押し込んだりする時に隙間ができると、これもアーク放電の原因となるからです。

断路器を使用する上で最も注意しなければならないのがこのアーク放電で、非常に危険です。このアーク放電を防ぐためにいくつかの対策がとられます。例えば、自動ロック機能です。遮断機と断路器をつなげておくことで、遮断機が機能している時に限り断路器を開放することができるようにしておくのです。また、断路器をアクリル板で囲むことで、万が一の際にも被害を最小限に抑える工夫がされています。

断路器の開放手順

断路器と遮断器の違いは知っているでしょうか？断路器には遮断器のような消弧機能は付いておりません。負荷電流が流れている状態で、断路器の切り操作をした場合には、アークが発生し短絡事故が起こるかもしれません。その結果、停電範囲が自社だけではなく周囲にもおよび損害問題にもなりかねません。さらには、人身事故となり人命にまでかかわる可能性は大きくあります。このことから、断路器の操作は、電流が流れていないことを十分すぎるほど確認してから行うことが重要です。

断路器には、V形断路器と３極連動単投形断路器があります。使用電圧で見れば特別高圧用、高圧用と分かれます。高圧受電であればＰＡＳの直下にあり責任分界点としていること多いと思います。

断路器を切る際の一番確実な方法は、断路器の上位側（たいていは電力会社のＰＡＳ）を切ってから断路器の操作をすることが望ましいとされています。実際には、構内側のみの停電をしたい、そういう場合も出てきます。このようば場合は、電圧がかかっている状態での作業となるので危険も伴います。

断路器の誤操作防止策としては、インターロックを取ることです。たいていの場合、断路器の直上・直下に遮断器が設置されていると思います。この遮断器とインターロックを取ることで誤操作を防止することが出来ます。つまり、遮断器が切れている状態でないと、断路器は操作出来ないということになります。断路器が電動式であれば電気回路によるインターロックも取ることが出来ます。手動式であれば、機械ロックが断路器側についているのでインターロックを取ることが出来ます。このインターロックは、当然のことながら断路器を投入するときにも働きます。直前・直下の遮断器が切れていないと投入操作は出来ません。なぜなら、遮断器が入っている状態で断路器を投入すると、入れた瞬間に電流が流れようとし、アークが発生するからです。ですから、断路器の開放は慎重に行う必要があります。各々の事業所、工場で作成されている手順書を熟知していただき、取り扱いには十分注意する必要があります。
