「クランプ」とは、物を挟む構造のものの総称です。
例えば、医療業界でははさみのような形状をした器具のことを指し、器官をはさんで液体を遮断するときなどが主な使用用途です。このため、医療用クリップとも呼ばれています。このように各業界に応じてクランプという言葉が使われていますが、この記事では、ケーブルを挟む「ケーブルクランプ」についてお話しします。「ケーブルクランプ」とは、配線をまとめるための工具です。
ケーブルクランプには、複数本のケーブルを単にまとめるもの、まとめた上で壁などに固定する機能をもつもの、壁などに複数本のケーブルをまとめて引き込むものと様々な形態のものがあります。
ケーブルクランプの最も簡単な構造としては、結束バンドのように、複数本まとめてホールドするものが挙げられます。

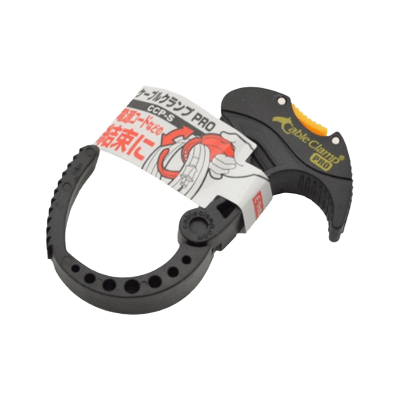

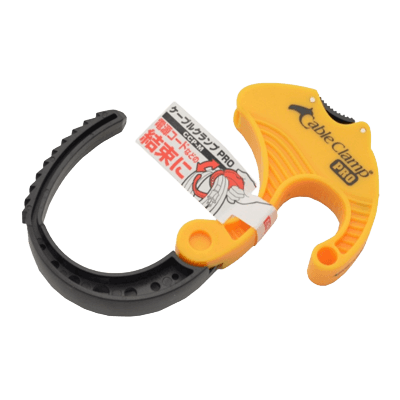

例えば、図1aに示すように、ハンドル部から伸縮可能なベルトが出ており、図1bに示すようにハンドル部の凹部にケーブルを配した後、ベルトで固定するタイプなどがあります。
図1. ケーブルクランプの構造図
なお、複数本のケーブルをまとめた状態で壁などに固定する構造が一般的であり、図2に示すように、ケーブルクランプの固定台裏面の接着面で壁などに貼り付け固定するのが一般的です。
図2. 貼り付け型ケーブルクランプの構造図
ボルトやネジで壁に固定するタイプもあります。固定するケーブルによって、材質も形状も様々なものが存在し、上述の様に比較的簡単な構造のもののほかに、オフィスや作業場などでケーブルをルーティングするのに便利な形状のものもあります。
例えば図3aおよび図3bに示すような、金属製の枠とウレタンなどの樹脂による挟み込み部により形成されている部品を対にしてケーブルを挟み込むタイプは代表的なタイプです。
図3. 挟み込み型ケーブルクランプの構造図
このように、ケーブルを挟み込んだ状態で壁などに固定し、壁にケーブルクランプの大きさの穴をあけるだけでケーブルのルーティングを可能とします。
また、くし型構造を有し、くしの凹部にケーブルを挟み込んでまとめるタイプのものも一般的です。さらには、図4に示すようなハニカム構造を有した箱型のものもあります。
図4. 箱型ケーブルクランプの構造図
このハニカム構造の穴部にケーブルを貫通させることでクランプするため、固定が非常に簡単です。
図3の形状のものやくし型のもの、図4で挙げた形状のものは、ルート内でケーブル同士が物理的に接触しないようにする、電気的に触れ合わないようにする、もしくは途中に配置された装置などに物理的および電気的に触れないようにするなどの処置が必要な場合によく使われます。
なお、使用するケーブルや使用状況に応じて、3Dモデルなどのソフトを使用しケーブルのモデリング等を行い、必要なサイズのクランプを設計して特注のクランプを使用することも珍しくありません。さらには、複数本のケーブルをまとめたケーブルクランプを複数個まとめて配置するためのボックスなども流通しています。
ケーブルをまとめる際には、ケーブルの材質や使用環境、使用目的に応じたケーブルクランプを使用する必要があります。
特にケーブルルーティングをおこなう際には、環境に応じてケーブル同士を物理的にも接触させず、電気的に絶縁できる構造のケーブルクランプやケーブルクランプを収納するボックスなどを使用するのが好ましいと言えます。
*一部商社などの取扱い企業なども含みます。
2024年2月の注目ランキングベスト10
注目ランキング導出方法順位 | 会社名 | クリックシェア |
---|---|---|
1 | 星和電機株式会社 |
11.3%
|
2 | オーム電機株式会社 |
11.3%
|
3 | 日本エイ・ヴィー・シー株式会社 |
9.7%
|
4 | 日東工業株式会社 |
8.1%
|
5 | 篠原電機株式会社 |
6.5%
|
6 | イグス株式会社 |
6.5%
|
7 | 株式会社日本ピスコ |
6.5%
|
8 | 株式会社ユーイング |
6.5%
|
9 | 株式会社タカチ電機工業 |
4.8%
|
10 | フルタカ電気株式会社 |
4.8%
|
注目ランキング導出方法について
注目ランキングは、2024年2月のケーブルクランプページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
平均返答時間が24時間以内の企業の中での注目ランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
16 点の製品がみつかりました
デンカエレクトロン株式会社
180人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
100.0% 返答率
1.1時間 平均返答時間
光ケーブルに最適なクランプです。 (P-10**Gの後継品となります) ・スポンジ付 (ウレタンフォーム) のため、フラットケーブルを...
5種類の品番
西日本電線株式会社
300人以上が見ています
最新の閲覧: 8時間前
返信の早い企業
100.0% 返答率
3.0時間 平均返答時間
本製品は、作業区間を無停電状態とするために使用する工事用バイパスケーブル (端末ケーブル) を配電線に接続する工事用機材として使用...
5種類の品番
西日本電線株式会社
160人以上が見ています
最新の閲覧: 1時間前
返信の早い企業
100.0% 返答率
3.0時間 平均返答時間

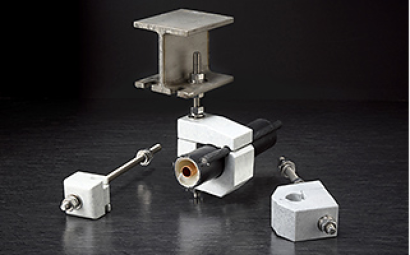

バイパスケーブルの直線接続部等に張力が加わらないように、ケーブルの引き留めに使用します。 ■特長 製品種類は下記4種類です。 1.6kV...
3種類の品番
西日本電線株式会社
100人以上が見ています
最新の閲覧: 14時間前
返信の早い企業
100.0% 返答率
3.0時間 平均返答時間
本製品は、作業区間を無停電状態とするために使用する工事用バイパスケーブルを配電線に接続する工事用機材として使用します。活線状態...
西日本電線株式会社
90人以上が見ています
最新の閲覧: 14時間前
返信の早い企業
100.0% 返答率
3.0時間 平均返答時間
本製品は、作業区間を無停電状態とするために使用する工事用バイパスケーブル (端末ケーブル) を配電線に接続する工事用機材として使用...
2種類の品番
Metoreeに登録されているケーブルクランプが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
カタログを種類ごとに探す

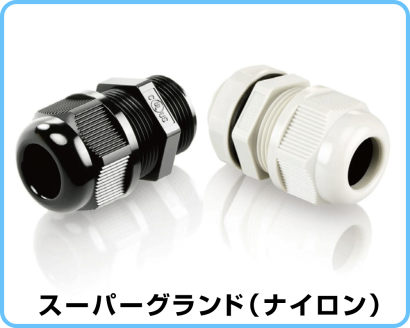

ハウジング部にSUS304・SUS316Lを使用したIP68防水ケーブルグランド!在庫化しており、1個からでも販売します。
