ホットランナーシステムのメーカー8社一覧や企業ランキングを掲載中！ホットランナーシステム関連企業の2025年6月注目ランキングは1位:富士紡ホールディングス株式会社、2位:株式会社十王、3位:ジェムス・エンヂニアリング株式会社となっています。 ホットランナーシステムの概要、用途、原理もチェック！
監修:富士紡ホールディングス株式会社
ホットランナーシステムとは、プラスチックの射出成形において、溶融樹脂を送り込む金型の流路 (ランナー部) を加熱保持し、製品部分のみを固化させる技術、及びその機構です。
ホットランナーではない、一般的な流路部分が非加熱の構造はコールドランナーと呼ばれています。コールドランナーの場合、樹脂を流す流路であるスプルー・ランナーも金型内で冷却され、スプルー・ランナー内の樹脂も成形品と共に取り出され、成形後に取り除く処理が必要です。
ホットランナーは、スプルー・ランナーが溶融状態に保たれて成形品のみが得られる事から、原料費や廃棄物の削減が可能です。
また、樹脂を流動性が高い状態で製品部に充填できるため、製品の反りやウエルドが抑えられたり、ホットランナーシステムの一種であるバルブゲートシステムを使用すると、大型成型品のウエルド位置を変えたりする事ができます。

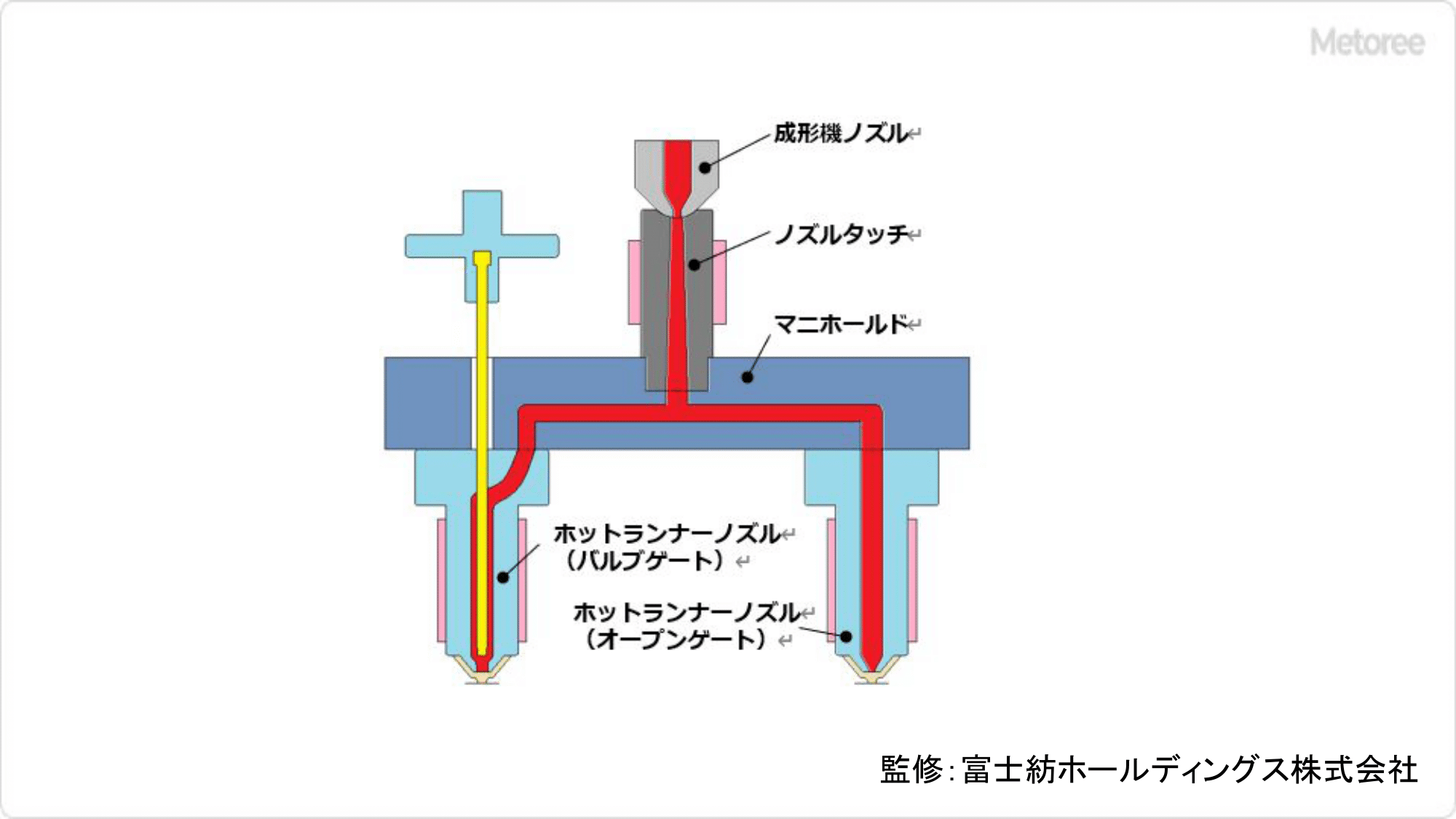

ホットランナーシステムは、成形のノズルが当たるノズルタッチ、金型に樹脂を流すためのホットランナーノズル、ノズルタッチとホットランナーノズルまでのランナーの役割をするマニホールドで構成されています。これらの部品には、温度を昇温・保温するためのヒーターとセンサーが取り付けられています。
バルブゲートシステムでは、製品部への樹脂の入口であるゲートを開閉するバルブを備えており、バルブの開閉を制御するコントローラが加わります。
2025年6月の注目ランキングベスト8
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 富士紡ホールディングス株式会社 |
23.4%
|
| 2 | 株式会社十王 |
15.6%
|
| 3 | ジェムス・エンヂニアリング株式会社 |
14.1%
|
| 4 | エビコン株式会社 |
10.9%
|
| 5 | DMK JAPAN株式会社 |
10.9%
|
| 6 | 双葉電子工業株式会社 |
10.9%
|
| 7 | 株式会社尾関ホットランナープラン |
7.8%
|
| 8 | 日本エイブル株式会社 |
6.3%
|
業界別
⚙️ プラスチック・ゴム製造
ハスキー株式会社
10人以上が見ています
射出成形製品を市場に投入するまでの時間がタイトな状況に直面していませんか。ひょっとしたら、お客様には高度にカスタマイズされたホ...
ハスキー株式会社
20人以上が見ています
最新の閲覧: 1日前
Unifyホットランナは、内部および外部パーツからボンネットの下のコンポーネント、その他の自動車用途に最適です。それは、その耐用年数...
ジェムス・エンヂニアリング株式会社
630人以上が見ています
最新の閲覧: 23分前
100.0% 返答率
104.6時間 返答時間
■大型金型推奨 ■エンジニアリングプラスチック対応可 ■金型寿命延長化 ■色替作業効率化 ■柔軟なサポート体制
14種類の品番
フィーサ株式会社
190人以上が見ています
最新の閲覧: 10時間前
低価格でランナレス成形を実現する。 ■オープンノズル特有の不具合を解消 ゲート詰まりによる射出不良やコールドスラッジの発生を抑制...
フィーサ株式会社
150人以上が見ています
内部チップのフィルター効果による異物混入防止。汎用性を追及し、あらゆるシーンで効果を発揮するホットランナのベーシックモデルです...
フィーサ株式会社
170人以上が見ています
ウェルドラインの調整・大小製品のセット取りも容易。プラゲートエアバルブVS型では、タイミングコントローラーを用いることで各ゲート...
フィーサ株式会社
160人以上が見ています
最新の閲覧: 1日前
スーパーエンプラやバイオマスプラスチックのランナーレス化を実現。特許取得のヒータ技術により、長年課題であった「ノズルの不均等な...
フィーサ株式会社
190人以上が見ています
最新の閲覧: 1時間前
放射状に射出される樹脂の高流動性。エンプラ、難熱性樹脂への対応にすぐれており、成形品の品質アップや生産性の向上につながります。 ...
フィーサ株式会社
190人以上が見ています
樹脂圧力とスプリングを動力にしたフィーサ独自のゲート開閉システム。プラゲートノズルNH型は、熱可塑性樹脂射出成形用の金型に組み込...
フィーサ株式会社
170人以上が見ています
樹脂圧力とスプリングを動力としたフィーサ独自のゲート開閉システム。AHシリーズの後継機種。AHシリーズの特徴はそのままに、更に進化...
フィーサ株式会社
160人以上が見ています
最新の閲覧: 1時間前
樹脂圧力とスプリングを動力としたフィーサ独自のゲート開閉システム。NHシリーズの後継機種。NHシリーズの特徴はそのままに、更に進化...
監修:富士紡ホールディングス株式会社
ホットランナーシステムとは、プラスチックの射出成形において、溶融樹脂を送り込む金型の流路 (ランナー部) を加熱保持し、製品部分のみを固化させる技術、及びその機構です。
ホットランナーではない、一般的な流路部分が非加熱の構造はコールドランナーと呼ばれています。コールドランナーの場合、樹脂を流す流路であるスプルー・ランナーも金型内で冷却され、スプルー・ランナー内の樹脂も成形品と共に取り出され、成形後に取り除く処理が必要です。
ホットランナーは、スプルー・ランナーが溶融状態に保たれて成形品のみが得られる事から、原料費や廃棄物の削減が可能です。
また、樹脂を流動性が高い状態で製品部に充填できるため、製品の反りやウエルドが抑えられたり、ホットランナーシステムの一種であるバルブゲートシステムを使用すると、大型成型品のウエルド位置を変えたりする事ができます。
ホットランナーシステムは、成形のノズルが当たるノズルタッチ、金型に樹脂を流すためのホットランナーノズル、ノズルタッチとホットランナーノズルまでのランナーの役割をするマニホールドで構成されています。これらの部品には、温度を昇温・保温するためのヒーターとセンサーが取り付けられています。
バルブゲートシステムでは、製品部への樹脂の入口であるゲートを開閉するバルブを備えており、バルブの開閉を制御するコントローラが加わります。
ホットランナーシステムは、様々な業種のプラスチック射出成形で使用されています。ホットランナーシステムはコールドランナーシステムよりも初期費用は高くなる傾向にありますが、ランナーの廃棄がなくなるため、長期的にはコストダウンが見込めます。多数個取り金型などでは、スプルー・ランナーの冷却が不要のため、サイクルタイムが短縮され生産性向上につながります。
自動車産業では、バンパー、インパネ、ドアトリム、ヘッドライト、テールレンズなど様々な部位に中・大型のプラスチック製品が使用されています。このようなプラスチック部品の製造にホットランナーシステムが活用可能です。それ以外にエンジン周りの部品でもプラスチック製品が使用されています。
食品包装では、カップ、ガムケース、ペットボトルのキャップ、バターケースなど、様々な形状の包装容器の製造が多数個取りの射出成形で行われています。ホットランナーシステムは、このようなプラスチック包装を効率的に製造することに活用されます。
日用品として使用される様々なプラスチック製品や、化粧品・シャンプーなどの容器も多数個取りの射出成形で製造されています。また、医療機器部品などの細かなプラスチックも射出成形の製造物です。これらの製品では、一つ一つが小さくなることが多く、廃棄ランナーが出ると材料効率が悪くなりやすい傾向にあります。また、製品に対してランナーが大型化する事で冷却効率が悪くなります。ホットランナーシステムを利用することで、これらの製品も廃棄率やサイクルタイムを抑えて製造することが可能です。
電気・電子部品では、エンジニアリングプラスチック／スーパーエンジニアリングプラスチックといった、高価なプラスチックが使用される事が多くなっています。
また、製品が小さい場合が多く、スプルー及びランナーの方が製品より体積が大きく
なる場合もあり、よりコストメリットが高くなります。
本記事はホットランナーシステムを製造・販売する富士紡ホールディングス株式会社様に監修を頂きました。
