同軸ケーブル加工の7社一覧や企業ランキングを掲載中！同軸ケーブル加工関連企業の2025年6月注目ランキングは1位:株式会社CNTEC、2位:タツタ電線株式会社、3位:若狭電機産業株式会社となっています。 同軸ケーブル加工の概要、用途、原理もチェック！
監修:株式会社CNTEC

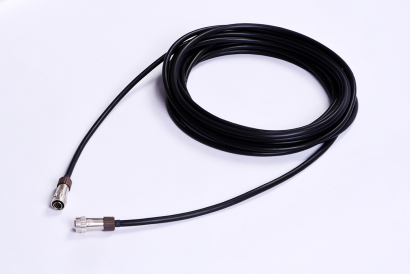

同軸ケーブル加工とは、同軸ケーブルを接続条件に合わせて加工するサービスです。
同軸ケーブルとは、中心導体が絶縁体で覆われ、その周囲をシールド導体と外皮で覆ったケーブルです。信号が外部のノイズを受けにくく、高周波信号でも減衰が少なく安定した伝送が可能です。通信などの業界で幅広く使用されています。
同軸ケーブルは適切な加工を施すことで、低減衰や外部干渉の遮断などの特性を維持できます。不適切な加工では接続不良や信号の劣化を招く可能性がありますが、専門的な加工により、信号品質が確保されます。
2025年6月の注目ランキングベスト5
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社CNTEC |
33.3%
|
| 2 | タツタ電線株式会社 |
25.0%
|
| 3 | 若狭電機産業株式会社 |
16.7%
|
| 4 | フジミ電機株式会社 |
16.7%
|
| 5 | イワサキ通信工業株式会社 |
8.3%
|
監修:株式会社CNTEC
同軸ケーブル加工とは、同軸ケーブルを接続条件に合わせて加工するサービスです。
同軸ケーブルとは、中心導体が絶縁体で覆われ、その周囲をシールド導体と外皮で覆ったケーブルです。信号が外部のノイズを受けにくく、高周波信号でも減衰が少なく安定した伝送が可能です。通信などの業界で幅広く使用されています。
同軸ケーブルは適切な加工を施すことで、低減衰や外部干渉の遮断などの特性を維持できます。不適切な加工では接続不良や信号の劣化を招く可能性がありますが、専門的な加工により、信号品質が確保されます。
同軸ケーブル加工は以下の用途で使用されます。
テレビ放送やインターネット接続において、信号伝送の安定性は不可欠な要素です。ケーブルテレビや衛星放送では映像と音声を劣化させずに高品質な状態で届けるために、同軸ケーブルの精密な加工を実施します。
また、携帯基地局では、アンテナと信号処理機器を結ぶ高周波信号の伝送に使用され、ノイズを抑えた安定した通信を実現します。
MRIや超音波診断装置では高周波信号や微弱な生体信号をノイズなく伝送する必要があります。同軸ケーブルの加工技術によって信号の劣化を防止し、患者の診断に必要な正確なデータを収集できます。心電図装置でもケーブル加工によって不要な干渉を排除することで、正確な生体信号の記録が可能です。
同軸ケーブルは計測機器やセンサーに不可欠な存在です。特に高周波測定器 (ネットワークアナライザなど) では、測定精度を維持するために、精密な同軸ケーブル加工が必要です。また、工場のロボットなどにも精密な同軸ケーブルを使用し、生産効率向上や機器の安定稼働に寄与しています。
軍事および航空宇宙分野では、過酷な環境下での通信信頼性が重要です。同軸ケーブル加工はレーダー装置や衛星通信システムでの高精度な信号伝送を可能にします。耐久性やノイズ耐性が特に重要であり、加工の品質がミッション成功に直結します。
同軸ケーブルは中心導体、絶縁体、シールド導体、外皮から構成されます。これらの構造を適切に処理しながら、各部位の特性を最大限に活かすことが必要です。
まず、外皮を正確な長さで取り除き、ケーブル内の導体や絶縁体を露出させます。次に、シールド導体を部分的に剥がして接続部を準備します。シールドの処理が不十分だと電磁干渉に対する耐性が損なわれ、信号品質が低下する可能性があるため注意が必要です。

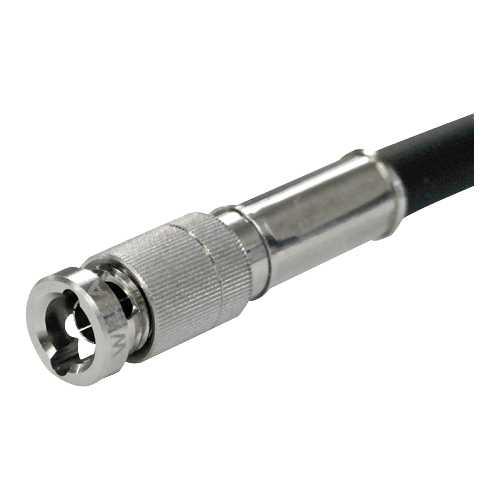

中心導体は信号を効率的に伝送するために露出させ、コネクタと正確に接続します。圧着や半田付け、ねじ込みなどの方法で実施することが多いです。特に接続部分ではインピーダンスの整合性が重要であり、同軸ケーブルの規格である50Ωや75Ωを保つ必要があります。
さらに、加工後には信号品質を検証するためのテストを実施します。導通やインピーダンスなど、ケーブルの電気特性が仕様通りであることを確認するプロセスです。高周波信号を扱う場合にはVSWRや減衰量などを測定し、加工が正確に行われたことを評価します。
同軸ケーブル加工を代行するサービスを選定する際、以下を考慮することが重要です。
同軸ケーブル加工には高度な技術と専用の加工設備が必要です。施工業者が最新のストリッピング機械や圧着装置を保有していること、また高周波信号向けの精密加工が可能であることを確認します。特にシールドや中心導体の処理には微細な精度が求められるため、これらの作業に対応できることは必須です。
対象企業が対応可能な同軸ケーブルの種類や用途を確認することも重要です。RGケーブルや細径ケーブル、高周波ケーブルなど、特定の種類のケーブルに対応していることを確認します。また、防水仕様や耐熱仕様などの特殊加工の可否について、確認が必要な場合もあります。
加工サービスの費用が予算内で収まることを確認するのも大切です。ただし、価格だけで選ぶのではなく、加工精度や品質とのバランスを考慮することが重要です。低価格でも品質が低ければ、結果的にリワークや故障のリスクが増え、トータルコストが高くなる可能性があります。
本記事は同軸ケーブル加工を提供する株式会社CNTEC様に監修を頂きました。
