【2021年版】モールド変圧器5選 / メーカー14社一覧
モールド変圧器のメーカー14社を一覧でご紹介します。まずは使用用途や原理についてご説明します。
目次

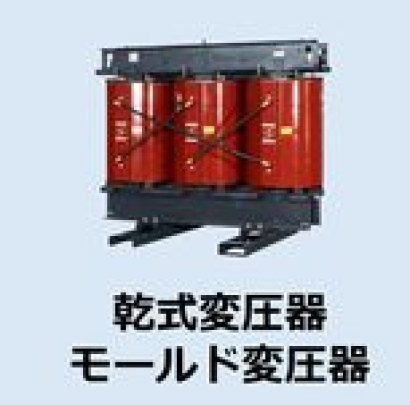

モールド変圧器とは
モールド変圧器とは、巻線部分を樹脂によって含浸モールドさせた変圧器のことです。変圧器は電圧を変化させる際に鉄心や巻線部分が熱を帯びてしまうため、放熱の必要があります。一般的な変圧器では放熱に油が使われますが、モールド変圧器では油の使用が無いため、安全面において優れた変圧器と言えます。万が一の際に発火の恐れが低いことや軽量小型なものが多いことから、屋内での使用に適しており、身近な建物の中にも設置されています。
モールド変圧器の使用用途
モールド変圧器はその安全性の高さから様々な場所で使用されています。例えば地下鉄です。地下鉄では大きな電力を消費する場合があり、変圧器を必要とします。しかし、油入変圧器を使用すると万が一の際に危険となります。このように火災が発生すると非常に危険な場面では、モールド変圧器の使用が適しているのです。また、マンションやデパートなどでも使われます。安全性はもちろん、小型で軽量という特徴から屋内施設での使用にも適している変圧器です。
モールド変圧器の原理
モールド変圧器も一般的な変圧器と同様に鉄心と巻線を利用してできています。まず、鉄心に導線を巻いて二つのコイル状の巻線を用意します。次に、片側に電流を流すと、電磁誘導の原理でもう一方に電圧が生じます。この巻き数を調整することで発生する電圧を調整する装置が変圧器です。
電圧を変化させる際に鉄心や巻線は熱を発生させますが、油入変圧器では周囲の油が熱を取り去り、水や風の力で外に放熱します。一方、モールド変圧器は乾式変圧器とも呼ばれ、油を使用しない点が最大の特徴です。油を使用しないことでモールド変圧器には次のメリット。デメリットがあります。
- メリット1 安全性が高い
万が一の際、油に引火して発火する恐れが無いため屋内や密閉空間でも使用できます。 - メリット2 軽量で小型
油を使用しない分、軽量で小型の構造が可能です。建物の高層部分にも設置することができます。 - デメリット1 コストが高い
油入変圧器と比べると、内部構造の違いからコストが高くなってしまいます。 - デメリット2 大きな騒音
駆動音や振動が大きいというデメリットもあります。油入変圧器は周囲の油が振動や音を吸収してくれますがモールド変圧器はそれが無いため、比較すると騒音が気になります。
参考文献
https://electric-facilities.jp/denki8/henatsu.html
https://www.daihen.co.jp/technologygeeks/cat01/cat01_01/29/
https://www.yodohen.co.jp/product/trans/mold/
モールド変圧器のメーカー情報
モールド変圧器のメーカー14社一覧
-
- 株式会社栄幸 会社公式サイト
-
- 株式会社明電舎 会社公式サイト
-
- 株式会社日立産機システム 会社公式サイト
-
- 株式会社光陽電機 会社公式サイト
-
- 株式会社ダイヘン 会社公式サイト
-
- 株式会社キューヘン 会社公式サイト
-
- 東芝産業機器システム株式会社 会社公式サイト
-
- 東芝インフラシステムズ株式会社 会社公式サイト
-
- 東洋電機株式会社 会社公式サイト
-
- 富士電機株式会社 会社公式サイト
-
- 大同日本株式会社 会社公式サイト
-
- 利昌工業株式会社 会社公式サイト
-
- 中国電機製造株式会社 会社公式サイト
-
- 三菱電機株式会社 会社公式サイト
モールド変圧器のメーカーランキング
社員数の規模
- 1 三菱電機株式会社
- 2 富士電機株式会社
- 3 東芝インフラシステムズ株式会社
設立年の新しい会社
- 1 東芝インフラシステムズ株式会社
- 2 株式会社栄幸
- 3 株式会社日立産機システム
歴史のある会社
- 1 株式会社明電舎
- 2 株式会社ダイヘン
- 3 三菱電機株式会社
モールド変圧器5選
モールド変圧器
株式会社明電舎
画像出典: 株式会社明電舎公式サイト特徴
明電舎のモールド変圧器は、省エネ基準適合品に認定された信頼性と省エネに優れた製品です。
風力発電設備や地下鉄、病院、ホテルなど様々な施設で使用されています。
シート巻線がアルミ製のため軽量かつコンパクトな設計となっており、消化設備の簡素化や電気室の縮小化が可能になります。
真空注型方式により高い絶縁性能を実現し、巻線の導体パーツは高い耐塵埃性と耐湿性、絶縁部分は自己消火性を持ち防災上の安全性に優れています。
株式会社明電舎の会社概要
- 会社所在地: 東京都品川区大崎二丁目1番1号ThinkPark Tower
- URL: https://www.meidensha.co.jp/
- 創業: 1897年
- 従業員数: 9,599人
モールド変圧器
株式会社キューヘン
画像出典: 株式会社キューヘン公式サイト特徴
キューヘンのモールド変圧器は、鉄心に珪素鋼板を使用、コイル導体の導体断面積を増加することで、無負荷損の低減を実現したトップランナー方式の製品です。
鉄心材料や製造方法の改良により、優れた静音性とコンパクトな設計を実現しています。
従来品と比較し、全損失は約50%低減、年間CO2排出量は17.6 t削減と優れた効果を発揮します。
減震装置を搭載することにより端子部変異量を最大70%削減することが可能で、強い耐震強度を付与することができます。
株式会社キューヘンの会社概要
- 会社所在地: 福岡県福津市花見が浜2-1-1
- URL: https://www.kyuhen.jp/
- 創業: 1959年
- 従業員数: 304人
NFシリーズ
東芝産業機器システム株式会社
画像出典: 東芝産業機器システム株式会社公式サイト特徴
東芝のNFシリーズは省エネ法特定機器として、安全性と信頼性に優れたモールド変圧器です。
コンパクトな設計が特徴で、絶縁性能の改良により従来のトップランナー変圧器と同等の据付面積で設置可能になりました。
騒音は基準値に対して10〜20 dB低減と静音性に優れています。
モールド変圧器をキュービクルに収納する場合は、空気温度上昇による変圧器の運転不良を防ぐため、一定の空間の確保と変圧器の発生熱量の換気が必要となります。
東芝産業機器システム株式会社の会社概要
- 会社所在地: 神奈川県川崎市幸区堀川町580
- URL: http://www.toshiba-tips.co.jp/
- 創業: 1964年
- 従業員数: 1,420人
モールド変圧器
中国電機製造株式会社
画像出典: 中国電機製造株式会社公式サイト特徴
中国電機製造のモールド変圧器は難燃性かつ耐震性能に優れた、コンパクト設計のトップランナー式モールド変圧器です。
コストパフォーマンスに優れており、旧品と比較すると電力量は約407千円の節減になります。
鉄心材料の改良により省エネ効果が向上し、従来品比較では全損失が約53%低減、年間CO2排出量は約18.3 t削減と大きな省エネ効果を得ることができます。
騒音レベルの低減を実現し、基準値から約8 dB下回る数値を示しています。
中国電機製造株式会社の会社概要
- 会社所在地: 広島県広島市南区大州四丁目4番32号
- URL: https://chuki.jp/index.html
- 創業: 1938年
- 従業員数: 276人
EX-Ⅱシリーズ
三菱電機株式会社
画像出典: 三菱電機株式会社公式サイト特徴
三菱のEX-Ⅱシリーズは、ビルや公共施設のエネルギー使用の合理化をサポートするトップランナー方式の配電用モールド変圧器です。
省エネ性能が高く、基準達成率は150%と高い水準を保っています。
コンパクト設計かつ耐震性に優れるため建物や電気室への収納が容易で、設置場所を選びません。
静音性の高さが特徴で、鉄心部分に磁区制御電磁鋼帯を使用することにより磁歪の低減を実現し、騒音レベルは基準値を10 dB下回っています。
三菱電機株式会社の会社概要
- 会社所在地: 東京都千代田区丸の内2-7-3東京ビル
- URL: https://www.mitsubishielectric.co.jp/
- 創業: 1921年
- 従業員数: 146,518人
