超音波溶着機についての概要、用途、原理などをご説明します。また、超音波溶着機のメーカー18社一覧や企業ランキングも掲載しておりますので是非ご覧ください。超音波溶着機関連企業の2025年1月注目ランキングは1位:パール工業株式会社、2位:本多電子株式会社、3位:株式会社スズキマリンとなっています。
超音波溶着機とは、物体同士の摩擦による発熱を利用して溶着する機械装置です。
主に樹脂材同士や異種金属間の接合で利用されており、特徴として下記のような点が挙げられます。
1960年代に開発され、50年以上利用されています。超音波溶着機は発振器と溶接台、もしくは振動子とホーンで構成されており、超音波振動と圧力を同時に加えることによって樹脂や金属を溶融させて瞬時に接着します。この装置は応用範囲が広いため様々な分野で利用されています。接着剤等を使用しないため溶着後の外観がきれいであること、一瞬の摩擦熱で溶着させるため消費電力が少なく環境に優しいこと、自動化がしやすいので再現性が高いといった点が特徴です。
超音波溶着機の主な使用用途は以下の通りです。
超音波溶着はプラスチックだけでなく金属同士での結合も可能であり、金属の端子と配線、ICチップ内の金属線の接着にも用いられます。
超音波溶着機はホーンと呼ばれる振動子が被締結物間に一定の圧力を加え、ホーンが振動することでエネルギーを接合面に伝えて溶着する装置です。
被締結物の表面間に摩擦熱が発生することで溶着が可能です。特に被締結物が金属である場合は、超音波振動によって金属表面同士がこすれることで表面に存在する酸化被膜が破壊され、接合強度が得られます。
超音波溶着機は発振器と振動子で構成されています。発振器は超音波振動を発生させる機器で、被締結物の種類によって振幅が変わらないよう振幅一定になる構造を採用しています。振幅を一定にすることで、溶着後の製品品質が確保できます。 振動子は、ランジュバン型振動子 (通称BL振動子) と振動を伝えるホーン部材で構成されています。超音波溶着機はホーンから溶着品に超音波を伝播させることで溶着を行っています。
超音波溶着機は、溶着時間が長いと被加熱物は溶けやすくなるのに対して、長すぎると樹脂が炭化しやすい傾向にあります。また被締結物をホーンで保持する時に発生する圧力も、圧力が高いと溶着時間が短縮されますが、圧力が高すぎても溶けなくなることもあります。重要なポイントは、この3要素 (時間、圧力、熱) を適切な条件幅で管理することです。
超音波溶着のメリットとしては下記のような点が挙げられます。
また、デメリットとしては下記のような点が挙げられます。
超音波ホーンは、溶着される被締結物へ振動エネルギーを効率良く伝達させる部材です。超音波はトランスデューサーで機械的な振動振幅エネルギーに変換され、ブースターと呼ばれる変換器によって振幅が増幅されたのちホーンへ伝わります。その振幅は徐々に増幅されてからホーン先端で最適化されます。超音波振動をホーン先端に集中することで、被締結物に毎秒4万回 (40kHzの場合) の衝撃が加わります。
超音波ホーンには以下の種類があります。
また、超音波ホーン材質は溶着目的に応じて使い分けされており、主に下記の材質が使われています。
超音波溶着機はマスク製造にも用いられています。超音波振動を用いて材料を溶融し材料同士を溶着させることで、マスクの綾目や刻印を製作します。糸や接着剤などが不要になり、製作工程が簡易化されます。
また、マスク本体へマスクと材質が異なる耳ひも (ゴム部は天然ラテックスゴム、糸部はPEの場合) を溶着することができるため、一つの設備で製品が製造することが可能です。超音波溶着機を用いたマスク製造が今後増えてくると予想されています。
参考文献
https://www.dukane.jp/technology/feature/
https://www.sedeco.co.jp/item/uw/mishin/
https://www.dukane.jp/technology/horns/
https://www.avio.co.jp/products/assem/lineup/ultrasonic/horns.html
https://www.honda-el.co.jp/hb/3_1.html
*一部商社などの取扱い企業なども含みます。
2025年1月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | パール工業株式会社 |
12.0%
|
| 2 | 本多電子株式会社 |
11.1%
|
| 3 | 株式会社スズキマリン |
9.9%
|
| 4 | 精電舎電子工業株式会社 |
9.0%
|
| 5 | 日本アビオニクス株式会社 |
8.6%
|
| 6 | 日本アレックス株式会社 |
8.3%
|
| 7 | 多賀電気株式会社 |
5.6%
|
| 8 | カトー機工株式会社 |
4.9%
|
| 9 | 株式会社北摂エンジニアリング |
4.6%
|
| 10 | 朝日産業株式会社 |
4.3%
|
注目ランキング導出方法について
注目ランキングは、2025年1月の超音波溶着機ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
項目別
発振周波数 kHz
20 - 30 30 - 40 40 - 50 50 - 60最大出力 W
0 - 100 100 - 500 500 - 1,500 1,500 - 2,500 2,500 - 3,500電源 V
0 - 100 100 - 200 200 - 300ハンドピース重量 g
100 - 200 700 - 800 800 - 900 900 - 1,000本体重量 g
500 - 1,000 1,000 - 2,000 2,000 - 3,000 3,000 - 15,000 15,000 - 120,000定格出力 W
20 - 100 100 - 300 300 - 1,500
エコーテック株式会社
120人以上が見ています
最新の閲覧: 20時間前
返信のとても早い企業
100.0% 返答率
6.0時間 返答時間

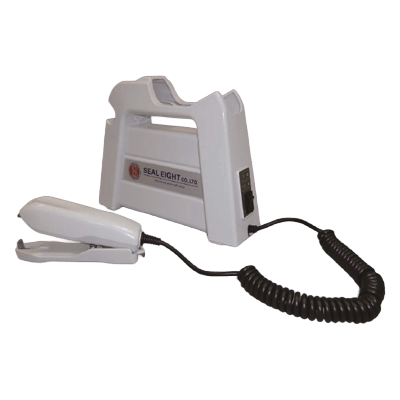

■針を使わない安全なプラスチック・ビニール用溶着器 溶着したい箇所をホッチキスのようにハンドピースを握れば、簡単に溶着できます。食品容器・フードパッ...
