クロスローラーテーブルについての概要、用途、原理などをご説明します。また、クロスローラーテーブルのメーカー8社一覧や企業ランキングも掲載しておりますので是非ご覧ください。クロスローラーテーブル関連企業の2024年12月注目ランキングは1位:THK株式会社となっています。

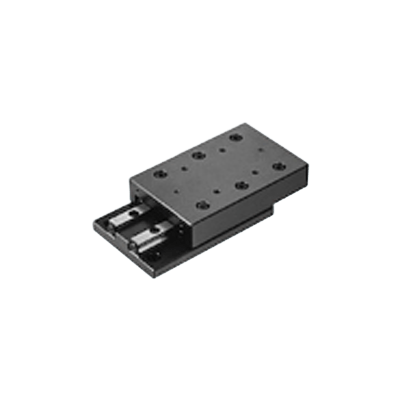

クロスローラーテーブルとは、テーブル下面の高精度に加工されたV字形の溝とベースの間に、リテーナー付き精密ローラを交互に公差させて組み込んだテーブルを言います。テーブルは多数のローラで支持され、直線運動が可能です。
クロスローラーテーブルは、色々な方向に対して剛性が高く、高精度の直線案内が可能で、OA機器やIC加工機などに使われます。
クロスローラーリング或はクロスローラーベアリングと呼ばれる製品があります。V字形の溝が直線ではなく、円形にしたもので、回転運動が出来るものです。テーブルや軸をクロス配置したローラーで支持し、クロスローラーテーブルと同様な特徴があります。
クロスローラーテーブルの用途は、高精度で高剛性が必要な直線運動部に幅広く使われています。具体的には、OA機器及び周辺機器、各種測定器をはじめ、プリント基板穴あけ機などのIC製造装置、医療機器などがあります。
クロスローラーベアリングは、工業用ロボットの関節部や旋回部、介護用のロボットスーツの関節部、及びマシニングセンタの旋回テーブル、精密ロータリーテーブル、また計測器、IC製造装置など多岐に渡って使われます。さらに、最先端の航空・宇宙の分野まで用途が広がっています。
クロスローラーテーブルは、テーブルの下面にV字形の研磨したガイド溝を設け、ベースとガイド溝の間に、ローラをV字形ガイド溝の両面に接触するように交互にリテーナを使って組み込んだものです。テーブルを多数のローラーで支え、直線運動が可能です。そしてガイド溝を2本並行して配置し、多方向の荷重を受けて剛性を高めています。
ローラーやガイド溝・ベースは精度が高く、隙間もねじで調節して与圧を与えることができます。交差する2面で支持するので、上下方向・左右方向の荷重、及び各方向の曲げモーメントを受けても剛性が高く、許容荷重の大きい高精度のローラーが細かいピッチで組み込まれているので、高荷重に耐える特徴があります。
さらに、V字形の溝、ベース、ローラー、リテーナなどがステンレス鋼で作られているタイプは、長寿命で耐食性に優れており、ボルトで取り付けるだけで高精度の直線案内が簡単にできる特徴があります。
回転可能なクロスローラーリングは、回転精度が高い特徴があります。ローラーのスキューやローラー同士の相互摩擦が防止されており、安定した回転トルクを得ることができます。
*一部商社などの取扱い企業なども含みます。
2024年12月の注目ランキングベスト1
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | THK株式会社 |
100.0%
|
注目ランキング導出方法について
注目ランキングは、2024年12月のクロスローラーテーブルページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
100 点の製品中 2ページ目
100 点の製品中 2ページ目
株式会社日本レーザー
110人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・クロスローラベアリングを使用した安定性と剛性に優れたステンレス製ステージ ・どの軸についても偏角100mrad未満を保証 ・右手系と左手系の選択が可能
株式会社日本レーザー
140人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・クロスローラベアリングを使用した安定性と剛性に優れたステンレス製ステージ ・どの軸についても偏角100mrad未満を保証 ・右手系と左手系の選択が可能
株式会社日本レーザー
110人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・サブミクロン精度：精密な光学アライメント可能 ・ステンレススチール製：高い安定性＆丈夫さ ・クロスローラベアリング設計：スムーズ＆高精度ポジ...
株式会社日本レーザー
130人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・クロスローラベアリングによる精密移動と大きな耐荷重 ・すべてのモデルがロック可能 ・干渉計による品質試験で性能を保証 ・左手仕様と右手仕様の両...
株式会社日本レーザー
130人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・クロスローラベアリングを使用した安定性と剛性に優れたステンレス製ステージ ・どの軸についても偏角100mrad未満を保証 ・右手系と左手系の選択が可能
株式会社日本レーザー
100人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・超安定、サブミクロン性能 ・熱的に適合するクロスローラーベアリング ・最高10-6Torrの真空対応
株式会社日本レーザー
160人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・超安定、サブミクロン性能 ・熱的に適合するクロスローラーベアリング ・最高10-6Torrの真空対応
株式会社日本レーザー
120人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・サブミクロン精度：精密な光学アライメント可能 ・ステンレススチール製：高い安定性＆丈夫さ ・クロスローラベアリング設計：スムーズ＆高精度ポジ...
株式会社日本レーザー
80人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
■特徴 ・クロスローラベアリングを使用した安定性と剛性に優れたステンレス製ステージ ・どの軸についても偏角100mrad未満を保証 ・右手系と左手系の選択が可能
ツクモ工学株式会社
150人以上が見ています
最新の閲覧: 8分前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・薄型Z軸ステージは、フラットテーブル面を垂直方向へ微調整するZ軸ステージです。 ・FMTタイプは、従来の同等サイズステージよりも高さを低減したス...
2種類の品番
ツクモ工学株式会社
160人以上が見ています
最新の閲覧: 5分前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・X軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し...
4種類の品番
ツクモ工学株式会社
110人以上が見ています
最新の閲覧: 3時間前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・薄型Z軸ステージは、フラットテーブル面を垂直方向へ微調整するZ軸ステージです。 ・従来の同等サイズステージよりも高さを低減したステージは空間を...
2種類の品番
ツクモ工学株式会社
160人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・X軸アルミステージは、クロスローラガイドを採用した高精度な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し微細な...
6種類の品番
ツクモ工学株式会社
120人以上が見ています
最新の閲覧: 29分前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・XY軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し...
4種類の品番
ツクモ工学株式会社
150人以上が見ています
最新の閲覧: 43分前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し微細な...
6種類の品番
ツクモ工学株式会社
100人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・X軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し...
3種類の品番
ツクモ工学株式会社
150人以上が見ています
最新の閲覧: 2時間前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・XY軸アルミステージは、クロスローラガイドを採用した高精度で軽量な直動型ステージです。 ・駆動方式に、マイクロメータヘッド (P＝0.5mm) を利用し...
5種類の品番
ツクモ工学株式会社
70人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・X軸アルミステージは、クロスローラガイドを採用した高精度な直動型ステージです。 ・XC-160SMは、長方形型構造により、通常の正方形型ステージより...
ツクモ工学株式会社
80人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■概要 ・XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型ステージです。 ・XC2-160SMは、長方形型構造により、通常の正方形型ステージよ...
68,417 円
21,000 円
182,000 円
Metoreeに登録されているクロスローラーテーブル100製品の2025年1月21日時点での価格データを元に算出しています。
