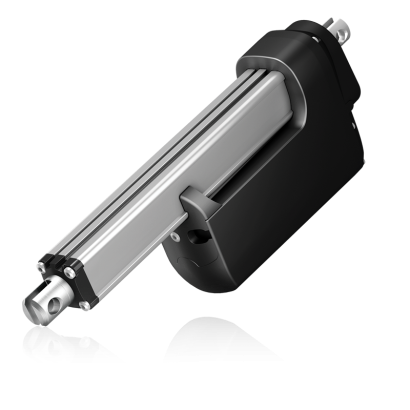

リニアアクチュエータとは
リニアアクチュエータとは、直線方向に動力を発生させる装置です。一般的に、回転するモータから機構部品を使い直線運動に変換します。そのほかに、空圧式、油圧式でシリンダを使って直線動力を発生させるものもあります。産業機械、コンピュータなどの直線運動が必要部品に幅広く、駆動源として使われています。最近では産業機器、測定器などの高性能化により、高速で高い位置精度が求められており、リニアアクチュエータが使用されています。
リニアアクチュエータの使用用途
リニアアクチュエータは、産業機器、自動車、PCの周辺機器などの直線的に動力が必要な部品に使用されています。以下にリニアアクチュエータを使用されている例を示します。
- 建設機械などのドアの開閉
ー建設機械などの重機械でのドアの開閉、搭載物の角度調整などに使用されています。最近では、電動式が採用されており、建設機械などに搭載されている制御システムとの統合も容易となっています。 - 建設機械などのエンジンのスロットルコントロール
ー建設機械などのエンジンのスロットルコントロールに使われています。従来の油圧に比べて小型軽量化が可能となっています。
リニアアクチュエータの原理
リニアアクチュエータの原理は、機械式、空圧式、油圧式、電磁式などの方式があります。以下にそれぞれの方式について説明します。
- 機械式
ステッピングモーターの回転運動をラックアンドピニオン、ボールネジ、滑りネジ等と組み合わせて直線運動にして、直線動力を得ています。 - 空圧式
中空のシリンダー内の圧力をポンプやコンプレッサで増加させピストンを上下させ、シリンダーをピストン軸上で移動させて直線的な動力を発生させます。 - 油圧式
空圧式と似た構造となっており油圧でシリンダ内のピストンを上下させ、シリンダーをピストン軸上で移動させて直線的な動力を発生させます。空圧と比べて大きい圧力で使用されます。 - 磁気式（リニアモーター）
電磁力により、直線方向に動力を発生させます。構造は、磁石とコイルからなります。コイルに電流が流れると電磁石となり、磁石からの反発力と引っ張り合う力で直線運動となり動力を発生させます。
リニアアクチュエータの種類と使い方
リニアアクチュエータの使用方法は種類(構造)により大きく異なります。
- 機械式
ステッピングモータの回転運動を機械的に直動運動に変換していることから、制御方法、位置決めの方法などはステッピングモータのそれらと同様となり、電源装置やステッピングモータ用のコントローラーなどを使用します。
モーターに入力するパルスの数によってまずモーターの回転角度が決まります。機械的な原点を基準として、ラックピニオン機構の場合はピニオンの径と双方の歯数、ボールねじ機構の場合は送りねじのピッチなどによって回転角度当たりの移動量が決まります。
移動範囲の途中の位置でもモーターを停止させることで高精度に停止でき、ステッピングモータに電流を流しておくことでブレーキとすることもできます。 -
空圧式
作動流体として圧縮空気を使用するのでエアコンプレッサか既設の圧縮空気配管が必要となり、制御用に電磁弁やスピードコントローラなどを使用します。
基本的に停止位置は、一番伸び切った位置か一番縮み切った位置のどちらかとなり、途中で止めるといった制御は難しいとされています。機械的にストッパーにぶつけることで、任意の位置を「終点」とすることもできます。
前後それぞれに配管接続ポートがあり、加圧する側によって位置を制御する複動式と、接続ポートが片端にしかなく、バネで定位置を決めている単動式があります。圧縮空気の圧力が高すぎる場合、勢いよくシリンダーが動作して危険を伴う場合があります。
そのような場合には、シリンダーに流入する空気の量を絞ることで動作速度を制御するスピードコントローラを取り付けて適切な動作速度にします。
空気は圧力をかけると圧縮されてしまうため、シリンダーに大きな負荷がかかった時などに想定通りの力が出せない場合がある一方、流体漏れが発生しても空気であるため、周囲を汚損しにくくなり、使用後の流体を空気中に放出することもできます。 - 油圧式
空圧式の作動流体を油としたもので、より高圧、つまりより大きな差動力で動作させたい場合に使用されます。油に専用の電動ポンプで圧力をかけて使用します。
空圧式と動作原理が似ていることから、同様な特徴を持ちますが、油は圧力がかかっても圧縮されないことから、より大きな差動力を得ることができます。
作動流体が油のため、万一漏れが発生した場合に周囲を汚損してしまうことがあります。
リニアアクチュエータの制御
モーターを使用した機械式リニアアクチュエータでは、位置を指示する接点入力やモーターの回転制御によって位置を制御します。
空圧式・油圧式ではバルブや電磁弁を用いて圧縮空気や油圧回路を切り替えることで位置制御を行います。
位置検出用のセンサ―として近接スイッチやポテンショメータが内蔵されたものもあり、必要であれば後付けで取り付けて使用します。
参考文献
https://www.pulsemotor.com/feature/shaftmotor2.html
https://www.fortive-icg.jp/actuators/applications/THOMSON/
https://www.jstage.jst.go.jp/article/jjspe/75/2/75_2_242/_pdf
https://www.timotion.com/jp/news/news_content/news-and-articles/general/advantages-and-drawbacks-of-pneumatic,-hydraulic,-and-electric-linear-actuators?upcls=1481189409&guid=1499762723
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
リニアアクチュエータのカタログ一覧はこちら
企業
フォーティブICGジャパン株式会社 ヴィッテンシュタイン株式会社 株式会社木村洋行リニアアクチュエータのメーカー30社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
リニアアクチュエータ 2023年11月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年11月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 鍋屋バイテック会社 |
9.8%
|
| 2 | 竹内精工株式会社 |
7.6%
|
| 3 | ヤマハ発動機株式会社 |
6.7%
|
| 4 | SMC株式会社 |
6.3%
|
| 5 | ツカサ電工株式会社 |
6.3%
|
| 6 | ケーエスエス株式会社 |
4.9%
|
| 7 | THK株式会社 |
4.5%
|
| 8 | ピーアイ・ジャパン株式会社 |
4.0%
|
| 9 | TiMOTION Japan株式会社 |
3.6%
|
| 10 | 日本トムソン株式会社 |
3.6%
|
注目ランキング導出方法について
注目ランキングは、2023年11月のリニアアクチュエータページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- ヤマハ発動機: 52,554人
- SMC: 21,620人
- ハイウィン: 4,500人
設立年の新しい会社
- Fuyu Technology Co., Ltd.: 2011年
- Changzhou ACT Motor Co., Ltd.: 2010年
- スリーピース: 2002年
歴史のある会社
- 鍋屋バイテック会社: 1560年
- オリエンタルモーター: 1885年
- タキゲン製造: 1910年
リニアアクチュエータの製品 106件
106 件の製品がみつかりました
ピーアイ・ジャパン株式会社
DCまたはステッピングモータによるダイナミックで高分解能の高精度ドライブ L-239 高負荷リニアアクチュエータ
130人以上が見ています
最新の閲覧: 12時間前
DCまたはステッピングモータによるダイナミックで高分解能の高精度ドライブ。高分解能高負荷リニアアクチュエータ。高トルク用ステッピ...
ピーアイ・ジャパン株式会社
DCモータと直接位置測定を備えたダイナミックで高分解能の高精度ドライブ M-238 高負荷リニアアクチュエータ
100人以上が見ています
最新の閲覧: 3時間前
DCモータと直接位置測定を備えたダイナミックで高分解能の高精度ドライブ ■特徴 ・オプション:直接位置測定用のリニアエンコーダ ・最...
ヴィッテンシュタイン株式会社
ボールねじ一体型アクチュエータ cyber® dynamic line linear actuators
210人以上が見ています
■ボールねじ一体型アクチュエータ ・モータ、ボールねじ、ガイド、エンコーダが一体化した構造 ・シングルケーブルソリューション ・最...
ピーアイ・ジャパン株式会社
ダイナミックで安定した位置 P-753LISA リニアアクチュエータと位置決めステージ
120人以上が見ています
■応用分野 ・走査型顕微鏡 ・測定技術 ・テスト手順と品質保証 ・フォトニクス ・ファイバーポジショニング 製品概要 ■PICMA®ピエゾア...
ピーアイ・ジャパン株式会社
オプションのピエゾドライブ付き M-227 DCモータ搭載高分解能リニアアクチュエータ
80人以上が見ています
最新の閲覧: 15時間前
オプションのピエゾドライブ付き。 ■特徴 ・最小増分動作 0.05 μm ・非回転チップ ・オプションのピエゾドライブによるサブnm分解能 ...
ピーアイ・ジャパン株式会社
オプションの位置センサー付き P-601 ガイド付ピエゾムーブリニアアクチュエータ
160人以上が見ています
最新の閲覧: 15時間前
オプションの位置センサー付き ■特徴 ・最小限の先端と傾きで直線運動するためのフレクシャガイド ・400 μmまでの移動範囲 ・0.2 nmま...
ピーアイ・ジャパン株式会社
クローズループ動作用位置センサ付き N-472 ピエゾマイクリニアアクチュエータ
120人以上が見ています
最新の閲覧: 20分前
クローズループ動作用位置センサ付き ■特徴 ・高い安定性と保持力 100 N ・クローズループ制御がオフの場合でも静止時のセルフロック ...
ピーアイ・ジャパン株式会社
コンパクト, 高速, 長い移動距離, ピエゾウォークの原理® N-310 不正確な OEM ミニチュアリニアモータ / アクチュエータ®
210人以上が見ています
最新の閲覧: 11時間前
コンパクト, 高速, 長い移動距離, ピエゾウォークの原理® ■特徴 ・移動範囲10〜125 mm、可変ランナー長 ・コンパクトなサイズ、安価な...
ピーアイ・ジャパン株式会社
コンパクトで特に安価 M-228 • M-229 ステッピングモータ付き高分解能リニアアクチュエータ
80人以上が見ています
最新の閲覧: 15時間前
コンパクトで特に安価 ■特徴 ・移動範囲10および 25 mm ・高負荷容量 80 N ・分解能 0.36 nm (ギアヘッドバージョン使用時) ・4 mm/s...
ピーアイ・ジャパン株式会社
安価、移動範囲 300 μm P-604 小型ピエゾムーブリニアアクチュエータ
40人以上が見ています
最新の閲覧: 15時間前
安価、移動範囲 300 μm ■特徴 ・軽量でコンパクト:表面4gおよび<13mm×20mmの表面 ・移動範囲 300 μm ・大量生産に最適化された設計 ・...
ピーアイ・ジャパン株式会社
安価で統合が容易 N-422 ピエゾモータ付きリニアアクチュエータ
30人以上が見ています
安価で統合が容易 ■特徴 ・簡単な統合:2種類の取付方法 ・静音： 動作周波数20 kHz以上 ・5 mm/s以上の速度 ・サブミクロン分解能 ・10...
ピーアイ・ジャパン株式会社
折り畳み式ドライブによるコンパクト M-232 DCモータ搭載高分解能リニアアクチュエータ
40人以上が見ています
最新の閲覧: 15時間前
折り畳み式ドライブによるコンパクト ■特徴 ・移動範囲 17 mm ・最小増分動作 0.1 μm ・最大速度 1.5 mm/秒 ・クローズループDCモータ...
ピーアイ・ジャパン株式会社
摩擦のないガイドと0.5 mmまでの移動範囲 P-603 安価なピエゾムーブリニアアクチュエータ
220人以上が見ています
摩擦のないガイドと0.5 mmまでの移動範囲 ■特徴 ・最小限の先端と傾きで直線運動するためのフレクシャガイド ・移動範囲 500 μm まで ...
ピーアイ・ジャパン株式会社
最小寸法、高力、安定した位置決め N-470 ピエゾマイクリニアアクチュエータ
120人以上が見ています
最新の閲覧: 15時間前
最小寸法、高力、安定した位置決め ■特徴 ・保持力100N、送り力22N ・ステップサイズ 20 nm ・移動範囲 7 mm から 13 mm ・コンパクト...
ピーアイ・ジャパン株式会社
最小寸法、高荷重、安定した位置決め、10-6 hPaまでの真空度 N-470.Vピエゾマイクリニアアクチュエータ
90人以上が見ています
最小寸法、高荷重、安定した位置決め、10-6 hPaまでの真空度 ■特徴 ・保持力 100 N ・ステップサイズ 20 nm ・移動範囲 7 mm から 13 m...
ピーアイ・ジャパン株式会社
長い移動範囲でのナノポジショニング、高力、ピエゾウォークの原理® N-216 ネクスラインリニアアクチュエータ®
80人以上が見ています
最新の閲覧: 15時間前
長い移動範囲でのナノポジショニング、高力、ピエゾウォークの原理® ■特徴 ・600 Nまでの力発生 ・800 Nまでの保持力 ・移動範囲 20 mm...
ピーアイ・ジャパン株式会社
長い移動距離でのナノポジショニング、ピエゾウォークの原理® N-111 ネクスライン OEM リニアアクチュエータ®
120人以上が見ています
最新の閲覧: 53分前
長い移動距離でのナノポジショニング、ピエゾウォークの原理® ■特徴 ・移動距離 10 mm ・分解能5 nmの直接測定リニアエンコーダを内蔵 ...
ピーアイ・ジャパン株式会社
非回転チップ、リミットスイッチ M-230 高分解能リニアアクチュエータ、DCまたはステッピングモータ
90人以上が見ています
最新の閲覧: 15時間前
非回転チップ、リミットスイッチ ■特徴 ・最小増分動作 0.05 μm ・移動範囲10および 25 mm ・非回転チップ ・最大速度 1.2 mm/秒 ・MTB...
ピーアイ・ジャパン株式会社
非常にダイナミックで、最大120Nの高力 M-235 DCモータ搭載高分解能リニアアクチュエータ
80人以上が見ています
最新の閲覧: 15時間前
非常にダイナミックで、最大120Nの高力 ■特徴 ・移動範囲 20 および 50 mm ・0.1 μmまでの最小増分動作 ・DCモーターにより高速が可能 ...
ピーアイ・ジャパン株式会社
高いサイクル数に好適 L-220 V6 真空に適した高分解能リニアアクチュエータ
60人以上が見ています
最新の閲覧: 2時間前
高いサイクル数に適しています ■特徴 ・最大125 N ・移動範囲 26 mm (1") ・ステッピングモータ 概要 ■リファレンスクラスのリニア...
ピーアイ・ジャパン株式会社
高いサイクル数に好適 L-220 高分解能リニアアクチュエータ
130人以上が見ています
最新の閲覧: 15時間前
高いサイクル数に適しています ■特徴 ・最大125 N ・移動範囲13〜77 mm (½ ～ 3) ・DCまたはステッピングモーター ・真空対応のバリエ...
ピーアイ・ジャパン株式会社
高いダイナミクスと安価 V-273 PIMag ボイスコイルリニアアクチュエータ®
70人以上が見ています
最新の閲覧: 15時間前
高いダイナミクスと安価 ■特徴 ・20 mmまでの移動範囲 ・100 mm/sまでの速度 ・分解能0.01 μmのリニアエンコーダ内蔵 ・分解能1 mNの力...
ピーアイ・ジャパン株式会社
高速のためのボイスコイルドライブ V-277 PIMag 高負荷リニアアクチュエータ®
70人以上が見ています
最新の閲覧: 15時間前
高速のためのボイスコイルドライブ ■特徴 ・最大20 Nの力 ・750 mm/sまでの速度 ・分解能0.01 μmのリニアエンコーダ内蔵 ・重量力補正 ...
リニアアクチュエータ注目ランキング
-
1 摩擦のないガイドと0.5 mmまでの移動範囲 P-603 安価なピエゾムーブリニアアクチュエータ
ピーアイ・ジャパン株式会社
-
2 ボールねじ一体型アクチュエータ cyber® dynamic line linear actuators
ヴィッテンシュタイン株式会社
-
3 コンパクト, 高速, 長い移動距離, ピエゾウォークの原理® N-310 不正確な OEM ミニチュアリニアモータ / アクチュエータ®
ピーアイ・ジャパン株式会社
-
4 オプションの位置センサー付き P-601 ガイド付ピエゾムーブリニアアクチュエータ
ピーアイ・ジャパン株式会社
-
5 高いサイクル数に好適 L-220 高分解能リニアアクチュエータ
ピーアイ・ジャパン株式会社
リニアアクチュエータを取り扱い企業から探す
ヴィッテンシュタイン
ピーアイ・ジャパン
注目ランキングについて: Metoreeに登録されているリニアアクチュエータ製品106点の中での2023年12月3日時点でのアクセス数を元に算出しています。
リニアアクチュエータのカタログ 7件
Metoreeに登録されているリニアアクチュエータが含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- 木村洋行
- フォーティブICGジャパン
- ヴィッテンシュタイン
カタログを種類ごとに探す
- 全ての種類
- 製品個別カタログ
- 製品総合カタログ
フォーティブICGジャパン株式会社
電動アクチュエータ セレクションガイド Thomson（トムソン）
カタログ概要
Thomson（トムソン）の電動アクチュエータは多種多様で種類も豊富です。そんな中から厳選した製品のみを掲載したセレクションガイドをご紹介します。こちらを...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ アクチュエータ2023年4月14日
ヴィッテンシュタイン株式会社
WITTENSTEIN cyber motor
カタログ概要
掲載内容 ◆WITTENSTEIN cyber motor製品ダイジェストおよび採用事例 -cyber®dynamic line ・小型サーボモータ ・サーボアクチュエータ ・リニアアクチュエー...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ サーボモーター DCサーボモーター +72022年2月21日
株式会社木村洋行
エバリックス「アクチュエータ・その他直動製品案内」（リーフレット）
カタログ概要
アクチュエータをはじめ、革新的な直動製品のソリューションを提供します！エバリックスは、革新的なソリューションを提供する直動製品メーカーです。通常の...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ アクチュエータ2022年7月29日
株式会社木村洋行
エバリックス「協働ロボット向け直動製品案内」（パンフレット（英語））
カタログ概要
エバリックスの直動製品で、協働ロボットの垂直方向と水平方向の動作範囲を拡大し、作業効率を向上！ UR+のアクセサリでも実績多数！エバリックスの直動製品...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ アクチュエータ2022年7月29日
株式会社木村洋行
エバリックス「シリンダー型電動アクチュエータ Matrixシリーズ」（カタログ（英語））
カタログ概要
シリンダー型電動アクチュエータは、正確に制御された繰り返し可能なプッシュ/プル動作を可能にしますシリンダー型電動アクチュエータは、油圧式や空圧式に代...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ アクチュエータ2022年7月29日
株式会社木村洋行
エバリックス「シリンダー型電動アクチュエータ CAHBシリーズ」（カタログ（英語））
カタログ概要
シリンダー型電動アクチュエータは、正確に制御された繰り返し可能なプッシュ/プル動作を可能にしますシリンダー型電動アクチュエータは、油圧式や空圧式に代...
タグ付けカテゴリ
リニアアクチュエータ 電動アクチュエータ アクチュエータ2022年7月29日
リニアアクチュエータのカタログ7件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
フォーティブICGジャパン株式会社 ヴィッテンシュタイン株式会社 株式会社木村洋行リニアアクチュエータ4選
三木プーリ株式会社
リニアシャフトドライブ
画像出典:
三木プーリ株式会社公式サイト特徴
三木プーリ―製のリニアシャフトドライブは、円筒型のリニアモータによるリニアアクチュエータです。
シャフト部に永久磁石が内蔵されており、コイル全周で磁束を捉える構造になっています。
そのため、効率よく推力に変換でき、小径シャフトでも高推力となっています。
また、独自の制御方式により、位置検出が可能となっています。そのため、リニアスケール等を外付けする必要がなく、原点センサも不要です。
その他の特徴としては、ドライバに位置決め運転機能を内蔵しているため、外部にコントローラを設置する必要がなく、運転することが可能となっています。
また、IP65に準拠した防塵・防水性を持っており、非接触のため静粛性に優れています。
三木プーリ株式会社の会社概要
- 会社所在地: 神奈川県川崎市中原区今井南町10-41
- 会社サイト
- 創業: 1939年
- 従業員数: 829人
- 資本金: 96,000,000円
ヤマハ発動機株式会社
リニアモータ単軸ロボット（リニアアクチュエータ）
画像出典:
ヤマハ発動機株式会社公式サイト特徴
ヤマハ発動機によるリニアモータ単軸ロボットは、長距離を高速搬送可能であり、高精度・高推力を誇るリニアアクチュエータです。
電気・電子部品や機械部品のネジ締めなど、さまざまな組み立て、取り出し、搬送といった用途に使用されます。
搬送設備の高速化に貢献します。
ボールねじのように、危険速度がなく、最大4000mmのロングストロークと最高速度2.5m/sでの使用が可能です。
また、最高速度に制限する場合もありますが、最大可搬質量は160kgとなっています。
本体におけるデットスペースが少ないため、装置において省スペースでの設置が可能です。
ヤマハ発動機株式会社の会社概要
- 会社所在地: 静岡県磐田市新貝2500
- 会社サイト
- 創業: 1955年
- 従業員数: 52,554人
ハイウィン株式会社
リニアモータLMTシリーズ
特徴
HIWIN製のLAAシリーズは、ボールねじとACサーボモータでユニット化した、リニアアクチュエータです。
ストロークや収納時の全長、必要な推力や引張力などにより選定します。専用のコントローラーにより制御をおこないます。
軽量かつコンパクトな構造であり、使用する箇所の省スペース化が期待できます。
各種自動装置やエンターテイメント機器、病院や療養施設、看護施設などさまざまな用途に使用されています。
また、低騒音・高剛性であり、取付けも容易におこなうことができます。
ハイウィン株式会社の会社概要
- 会社所在地:
- 会社サイト
- 創業: 1981年
- 従業員数: 4,500人
THK株式会社
リニアモータシリーズULM
画像出典:
THK株式会社公式サイト特徴
THK製のリニアモータシリーズULMは、LMガイドを使用し、リニアエンコーダによるフルクローズド制御をおこなうリニアアクチュエータです。
コア付きのACサーボモータにより、高推力・高加速度を実現しています。
ストリップシールによるフルカバー構造となっており、外部からの異物流入を防止することができます。
また、高い繰り返し精度と位置決め精度を実現し、ロングストロークによる使用でも最高速度3000mm/sによる高速・高加速度運動が可能となっています。
ラインナップは、ULM15とULM20があり、負荷荷重や必要推力により選定します。
THK株式会社の会社概要
- 会社所在地: 東京都港区芝浦2-12-10
- 会社サイト
- 創業: 1971年
- 従業員数: 3,968人
