【2021年版】油圧モーター メーカー8社一覧

油圧モーターのメーカー8社を一覧でご紹介します。まずは使用用途や原理についてご説明します。


目次


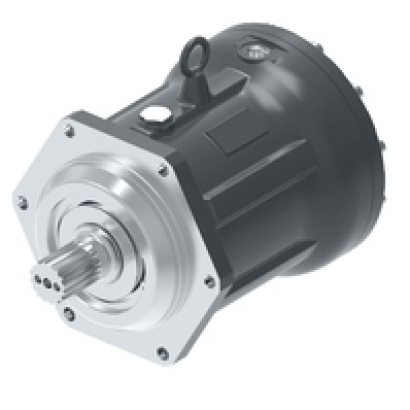

油圧モーターとは

油圧モーターとは、油圧ポンプなどから得た上流側の油の圧力を回転運動に変える油圧のアクチュエータです。この回転運動を利用して、機器の回転や移動の役割を担います。上流側の油の向きを変えることで、逆回転の回転運動も可能です。

油圧モーターは小型軽量の割りに、大きなトルクと出力を生み出すことが出来るのが大きな特徴です。油圧モーターには、ピストンモーター、歯車モーター、べーンモーターなど複数の種類が存在します。

油圧モーターの使用用途

油圧モーターは、工作機械、建設機械、土木機械、特装車、農業機械、漁業機械、レジャー施設など、様々な場所で使われています。

建設機械の油圧ショベルを例にとると、油圧モーターは、走行や旋回の運動を生み出すモーターとして重要な役割を担っています。上流側から高圧の作動油が供給され、これを回転運動に変換し、油圧ショベルの走行と旋回の動きを生み出します。

油圧ショベルはこれらの動きにより、掘削などの仕事をストレスなくでき、欠かせない油圧機器となっています。

油圧モーターの原理

ここでは、斜板型のピストンモーターの構造と作動原理を紹介します。

部品ですが、バルブプレート、シリンダブロック、ピストン、斜板、シャフトで構成されています。

作動原理ですが、まずポンプから供給された油は、バルブプレートよりシリンダブロック内へ供給されピストンを斜板に押し付けます。ピストンはその反力でシリンダブロックを回転させ、シリンダブロックとスプラインで結合されているシャフトが回転し、回転運動を出力します。反対側のピストンの油は、バルブプレートより油タンクへ排出されます。このような仕組みで上流側の油の圧力を回転運動に変換します。

外部バルブにより、モーターの流入およぼ吐出を切り替えることができ、モータの逆回転を可能とします。逆回転の場合も、上記にあげた作動原理で油圧モーターを回転させます。この斜板型のピストンモーターは、油圧ショベルの走行モーターとして利用されており、走行運動の前進および後進を可能とします。

油圧モーターのメリット

油圧モーターのメリットはいろいろありますが、もう一つの代表的なモーターである電気モーターと比べた場合、以下のものがあります。

一つ目は、出力に対する体積が小さい、すなわちコンパクトな設計が可能という事です。基本的には油を流すだけなので構造がシンプルで小型化することができます。小さな体積で大きな力を出せるため、大きな力が必要な用途に使用されます。

二つ目は、耐環境性です。高温多湿、粉塵の多い場所でも使用することができます。そのため、工事用重機などに多く使用されます。さらに水中での使用も可能です。

三つ目は、メンテナンス性です。構造がシンプルなため、丈夫で故障や破損が少なく、故障しても修理が容易に行えます。

このように、電気モーターには置き換えられない特徴があるため、現在でもいろいろな分野で使用されています。

油圧モーターの回転数

油圧モーターの回転数は、油圧モーターを通過する油の量(流量)と、理論押しのけ容積、モーターの容積効率から求めます。

流量は油圧ユニットの仕様で決まり、その他2つは油圧モーターの特性になります。

理論式としては、流量に容積効率を乗じたものを押しのけ容積で除します(単位はメーカー技術資料に記載されています)。

油圧ユニットが決まっており、流量が分かっている場合は、必要回転数を代入して、油圧モーターの仕様を計算することができ、逆に油圧モーターが決まっている場合は、必要回転数を満足する流量を計算できます。この流量を満足できる油圧ユニットを選定することで、システムを決定します。

油圧モーターを使用する場合、回転数以外に出力トルクも算出する必要があります。

理論式は、出入口の圧力差に押しのけ容積と機械効率を乗じ、2πで除したものになります。

出入口の圧力差は油圧ユニットの仕様で決まり、その他2つは油圧モーターの特性です。

回転数と同様に必要出力トルクからシステム全体を計算して決定していきます。

参考文献
https://www.nopgroup.com/jp/data/catalogue/Section_files/13_Kiso_VOL2_2017.pdf
https://www.nachi-fujikoshi.co.jp/tec/pdf/27D1.pdf
http://www.mekatoro.net/digianaecatalog/nop-orb/book/nop-orb-p0014.pdf https://www.nopgroup.com/jp/data/catalogue/Section_files/13_Kiso_VOL2_2017.pdf
