圧力校正器とは
圧力校正器とは、圧力計のメンテナンスに使用される器具です。
圧力標準器とも呼ばれ、圧力計の校正に使用されます。圧力計の校正が必要な理由は、規格や法律への適合性やトレーサビリティの確保が必要だからです。一定の周期で校正を行わない場合には信頼性が失われ、測定データの信憑性を得ることができなくなります。
また、校正範囲を著しく外れる場合には大きな測定誤差が生じます。そのほか、圧力容器の破損など事故につながる可能性も考えられます。したがって、一般校正範囲で校正を行うのかJCSS校正範囲で校正を行うのかを検討し、圧力計の校正周期を定める必要があります。
圧力計を校正する場合の校正書類は、検査証明書、検査成績表、トレーサビリティ体系図、標準器の校正証明書の写しなどです。JCSS校正の場合には、JCSS校正証明書やJCSS登録証明書が付随して発行されます。
圧力校正器の使用用途
圧力校正器は、主に産業用途で使用されます。以下は圧力校正器の使用用途一例です。
- 圧力計や圧力センサのメンテナンス
- 公害管理用機器のメンテナンス
- 製品開発や製品製造ラインの品質担保
上記の通り、主に圧力計などのメンテナンスに使用されることが多いです。また、圧力計製造の際に、JISなどの規格に適合するよう定められた圧力校正器を使用して機能が確認されます。
圧力校正器の原理
圧力校正器としてよく利用される重錘型圧力計は、最も基本的な圧力の原理に基づいた測定方法で、古くから信頼性の高い圧力校正器です。圧力は、鉛直下向きの力と断面積を掛け合わせて定義されます。
重錘型圧力計はシリンダとピストン、ピストンの上にある重さが既知の重錘によって測定されます。シリンダ内には摩擦がない状態で可動するピストンがはめ込まれています。シリンダ内には加圧された流体があり、ピストンを介して重錘の重力で抑えられています。
そこで力のつり合いが発生しているため、重錘の重力と断面積を利用して圧力を計算し測定するわけです。気体用の重錘型圧力計は精度向上を目的として、ピストンとシリンダのはまり具合や周辺環境にも配慮する場合があります。
そのため、ピストンやシリンダを丁寧に清掃しますが、内径が大きい場合には影響が小さいこともあります。ただし、気体用重錘型圧力計よりも液体用の方が安定した性能を期待できます。
圧力校正器の種類
圧力校正器として多く利用される製品は、重錘型圧力計です。重錘型圧力計には油圧用や空気圧用があり、校正する圧力計や用途などに応じて機種を選択します。また、携帯型か据付型かも選定基準の1つです。
重錘型圧力計は機械式・電気式の圧力測定が可能ですが、電離真空計のような高真空状態を測定する機器の校正を行うことはできません。その他、電子式圧力校正器も販売されています。
電子式圧力校正器は各種のデータをメモリーに記録する機能があり、圧力伝送器、圧力スイッチ、電空・空電変換器の校正などに使用されることもあります。主に圧力校正器に使用される圧力計には、デジタル圧力計と機械式圧力計があります。
圧力校正器のその他情報
圧力計の校正方法
校正方法は気体・液体を圧力媒体にして昇降圧を繰り返し、その平均値から校正値を算出します。一般的に校正で使用する校正器は、重錘型圧力天秤やデジタル圧力計です。
校正範囲には一般校正範囲とJCSS校正範囲 (ISO/IEC17025) があり、一般校正範囲よりもJCSS校正範囲の方が基準が厳格になる場合が多いです。理由として、JCSS校正範囲での校正はISO/IEC17025の品質マネジメントシステムへ適合する必要があることが挙げられます。圧力計の試験施設や校正施設の技術的能力も評価されるため、信頼性があります。
一般校正とJCSS校正では、実施場所も差別化されています。一般校正では一般校正室で実施されますが、JCSS校正ではJCSS校正室と決められた区画で実施されます。
参考文献
https://www.jstage.jst.go.jp/article/sicejl1962/43/5/43_5_442/_pdf
https://www.krone.co.jp/products_caribration_pressure.html
https://www.sankyointernational.co.jp/products/wt_type_p_calibrator_for_gen_industrial_use/item_427
https://www.jemic.go.jp/kousei/pressure_gas.html
https://faq.mitutoyo.co.jp/faq_detail.html?id=90&category=510&page=1
https://www.oeg.co.jp/keisoku/faqlist.html
https://www.kk-custom.co.jp/kousei.html
https://www.pjla.jp/iso17025/iso17025/
https://atsuryokukei-proshop.com/wppost/plg_WpPost_post.php?postid=400
http://www.sensus.co.jp/service/index.html
https://atsuryokukei-proshop.com/wppost/plg_WpPost_post.php?postid=133
Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
圧力校正器のカタログ一覧はこちら
企業
旭計器工業株式会社 株式会社テストー 株式会社コスモ計器 アテック株式会社 株式会社クローネ圧力校正器のメーカー8社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
圧力校正器のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年5月の注目ランキングベスト8
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社テクトロニクス&フルーク ネットワークス営業部 |
21.4%
|
| 2 | 旭計器工業株式会社 |
21.4%
|
| 3 | 株式会社クローネ |
15.5%
|
| 4 | ビカ・ジャパン株式会社 |
13.1%
|
| 5 | Fluke Calibration |
9.5%
|
| 6 | Baker Hughes Company |
8.3%
|
| 7 | Mensor Corporation |
6.0%
|
| 8 | 三協インタナショナル株式会社 |
4.8%
|
注目ランキング導出方法について
注目ランキングは、2023年5月の圧力校正器ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 旭計器工業: 120人
- 三協インタナショナル: 50人
設立年の新しい会社
- テクトロニクス&フルーク ネットワークス営業部: 2011年
- ビカ・ジャパン: 1999年
- クローネ: 1980年
歴史のある会社
- 旭計器工業: 1936年
- 三協インタナショナル: 1962年
- Mensor Corporation: 1969年
圧力校正器のカタログ 8件
Metoreeに登録されている圧力校正器が含まれるカタログ一覧です。無料で各社カタログを一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。
カタログを企業ごとに探す
- 全ての企業
- アテック
- クローネ
- 旭計器工業
- コスモ計器
- テストー
カタログを種類ごとに探す
- 全ての種類
- 製品個別カタログ
- 製品総合カタログ
株式会社テストー
ポータブル圧力校正器 Pneumator
カタログ概要
クリーンルーム等の差圧計・ゲージ圧計を高精度に校正可能な校正器。
タグ付けカテゴリ
圧力校正器2022年3月24日
株式会社クローネ
デジタル圧力計 KDM30シリーズ
カタログ概要
KDM30シリーズは、工場等の配管やタンク内の気体及び液体の圧力を測定するデジタル圧力計です。表示部の回転と本体の首振り角度を各最大330°にしたフレキシブ...
タグ付けカテゴリ
圧力校正器 圧力計 デジタル圧力計 真空圧力計 +22022年10月11日
株式会社クローネ
水晶振動式 圧力標準器 745シリーズ
カタログ概要
パロサイエンティフィック社（Paroscientific,Inc.)は、超精密圧力測定の分野における世界的リーダーです。同社が過去50年の間に共振水晶振動技術に基づき開...
タグ付けカテゴリ
圧力校正器 圧力計2022年10月11日
株式会社クローネ
ハンドポンプ型 圧力校正器シリーズ
カタログ概要
SIKA社圧力ポンプは、研究室またはフィールドでの圧力校正作業が簡単に行える高機能な加圧ポンプです。空圧用ハンドポンプはバルブ切り換えで正圧・負圧用と...
タグ付けカテゴリ
圧力校正器 校正器2022年10月12日
圧力校正器のカタログ8件分をまとめてダウンロードできます！お迷いの方は便利な無料の一括ダウンロード機能をご利用ください。
企業
旭計器工業株式会社 株式会社テストー 株式会社コスモ計器 アテック株式会社 株式会社クローネ
圧力校正器7選
株式会社テクトロニクス&フルーク ネットワークス営業部
Fluke 700G 精密圧力テスト・ゲージ
画像出典:
株式会社テクトロニクス&フルーク ネットワークス営業部公式サイト特徴
±10inH20/20mbarから10000psi/690barまでの精密圧力測定が可能です。
また、最大8493の圧力測定値をメモリに記録することができる圧力校正器になります。
絶対圧力測定範囲は15、30、100、300psiaでフルスケールの0.05%までの信頼性の高い精度、そして非常に使いやすく頑丈な構造をしています。
700PTPKもしくは700HTPKのポンプキットと合わせることで、PTP-1空気圧ポンプで最大4136.86kPa/600psi、HTP-2水圧ポンプで最大68947.59kPa/10000psiの測定が可能な総合的な圧力テスト・ソリューションが実現できる製品になります。
株式会社テクトロニクス&フルーク ネットワークス営業部の会社概要
- 会社所在地: 東京都港区港南2-15-2品川インターシティB棟6階
- 会社サイト
- 創業: 2011年
- 資本金: 100,000,000円
株式会社クローネ
Halstrup（ハルストラップヴァルヒィヤー）製
画像出典:
株式会社クローネ公式サイト特徴
Pa、hPa、mmH2Oなど圧力単位の切り替えを行うことができ、ボタン操作で簡単かつスピーディに基準圧を発生させることが可能な高精度基準圧発生器です。
オートゼロ補正機能により、優れた長期安定性を確保できる製品になります。
正圧及び負圧発生のポンプが内蔵されているため、圧力源が不要なタイプになります。
USBのインターフェースが内蔵されているためパソコンとの接続も容易、かつバッテリーも内蔵されているため長時間（8時間）使用可能になります。
株式会社クローネの会社概要
- 会社所在地: 東京都葛飾区東新小岩3-9-6
- 会社サイト
- 創業: 1980年
- 資本金: 20,000,000円
株式会社クローネ

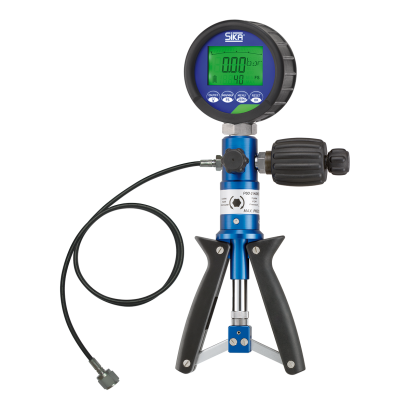

SIKA（ジカ）製
画像出典:
株式会社クローネ公式サイト特徴
こちらの製品は、大学や研究室や現場などで圧力校正作業を簡単に実施することが出来る高性能な加圧ポンプ式の圧力校正器になります。
ハンドポンプタイプを５シリーズ、テーブルトップ型ポンプタイプを５シリーズ製造されています。
空圧用のハンドポンプはバルブを切り替えることで正圧・負圧を使い分けることが可能で、油や蒸留水用ハンドポンプを使用することで最大100MPaまでの加圧をすることができます。
テーブルプット型では油圧で最大140MPaの加圧が可能となっている製品になります。
株式会社クローネの会社概要
- 会社所在地: 東京都葛飾区東新小岩3-9-6
- 会社サイト
- 創業: 1980年
- 資本金: 20,000,000円
旭計器工業株式会社
DPI620 Genii
画像出典:
旭計器工業株式会社公式サイト特徴
電気・周波数・温度・圧力の４つのシステムコンポーネントを１台で行うことができるHART/FoundationFieldbus通品機能搭載モジュール式ポータブル多機能校正器になります。
トランスミッタ、トランスデューサ、ゲージ/インゲージ、スイッチ、近接デュテクタ、カウンタ、などなど、ほとんどのプロセス計器の設定・試験・校正のための測定と発生を同時に行うことが可能となっています。
HART通信機能をフル装備、個々のコンポーネントはスタンドアロン機器として使用可能です。
また、在庫の大幅な削減、トレーニング簡略化と操作者の安全性の向上、所有コストの削減にも貢献できる製品になります。
旭計器工業株式会社の会社概要
- 会社所在地: 大阪府大阪市北区西天満3丁目13番10号
- 会社サイト
- 創業: 1936年
- 従業員数: 120人
- 資本金: 75,000,000円
旭計器工業株式会社
DPI611
画像出典:
旭計器工業株式会社公式サイト特徴
自動校正手順、合否判定用の誤差解析、マルチ・チャンネル・データ・ロギング、主要な校正・メンテナンス・ソフトウェアとの接続など充実した自動機能が搭載されているハンドヘルドタイプの圧力校正器になります。
圧力媒体は、アルミ、ステンレス・スチール、ニトリル及びポリウレタン・シール、PTFE、アセタール、ナイロンに適合するほとんどのガスが可能です。
圧力接続部はツール不要なクイックフィット接続を可能にしており、G1/8メス及び1/8NPTメスアダプタ標準装備しています。
IDOS圧力モジュールがUSBコンバータを介して接続可能で、これにより計器の測定範囲を拡大することができます。
旭計器工業株式会社の会社概要
- 会社所在地: 大阪府大阪市北区西天満3丁目13番10号
- 会社サイト
- 創業: 1936年
- 従業員数: 120人
- 資本金: 75,000,000円
Mensor Corporation
多機能圧力校正器
画像出典:
Mensor Corporation公式サイト特徴
この多機能圧力校正器の大きさは16.86×6.97×17.57で、圧力範囲は-15～3.045psiになります。
精度は±0.01％、乾燥された綺麗な空気や窒素を許容メディアとしています。
接液部分はアルミ、真鍮、ステンレス（316と316L）、ガラス繊維入りエポキシ、RTV、セラミック、シリコン、シリコングリース、ウレタンなどになります。
いくつかの機能・性能が備わっており、2つの独立したチャネルを同時に調整することができたり、CPC6000トランスデューサーとの互換性も持っていて、制御の安定性が0.003%F.Sとなっている製品になっています。
Mensor Corporationの会社概要
- 会社所在地:
- 会社サイト
- 創業: 1969年
Baker Hughes Company
単一通信機能校正器
画像出典:
Baker Hughes Company公式サイト特徴
圧力と電気の測定、圧力生成機能を備えた、非常に正確な圧力及び電気測定を実現した携帯型・ポータブル圧力校正器になります。
また、圧力、温度、電気用途向けで非常に丈夫、かつ多様な機能を持っている校正器になります。
使いやすいタッチスクリーンかつ直ぐに圧力接続できるような仕様になっています。
超高圧300psi/20barの生成が可能、また生成時間は30秒ほど、そして１メートルのホースに接続しても最大圧力を生成できる非常に優れた製品になります。
