スプロケットについての概要、用途、原理などをご説明します。また、スプロケットのメーカー82社一覧や企業ランキングも掲載しておりますので是非ご覧ください。スプロケット関連企業の2024年12月注目ランキングは1位:片山チエン株式会社、2位:高周波熱錬株式会社、3位:株式会社椿本チエインとなっています。
スプロケット (英: sprocket) とは、回転運動をチェーンを介して伝達する歯車形状の機械部品です。
回転する軸に固定し、別の軸にも同様にスプロケットを取付チェーンでつなぐことで動力を伝達でき、歯車の大きさや歯数を大小組み合わせることで加減速可能です。
Vベルト駆動に比べ滑りがないため応答性も良く、タイミング機構としても使用できます。スプロケットはチェーンホイールとも呼ばれ、適切なスプロケットやチェーンのメンテナンスによって寿命を延ばせます。
スプロケットは自転車の駆動、バイクや車のエンジン、コンベアの駆動や搬送、映画や写真のフィルムの給送などに使用されます。
最も身近なスプロケットは自転車のクランクからチェーンを伝って後輪に伝達する部分です。ペダルを回すとスプロケットが回転して力がチェーンに伝わり、後輪のスプロケットを介して軸を回転させて自転車が進めます。バイクは自分の力ではなく動力にエンジンを使い、同じように後輪へ伝達して前進可能です。動力を発生させるエンジンの内部にもスプロケットは使用されています。
2つのスプロケットがチェーンやベルトで繋がっており、一方が駆動、もう一方が従動です。運動機構や動力で駆動され、動力を伝達したり機械システムのトルクや速度を変えます。歯数が多いスプロケットは重い物を動かせますが、摩擦が大きく動作速度が遅くなります。
スプロケットには滑りがなく回転の同期が可能で、伝達ロスが少ないです。スプロケットの大きさを組み合わせると回転数を調整可能です。
大きな力を伝達するスプロケットは大きく製作され、刃先の摩耗を軽減するため焼き入れ処理が施されます。焼き入れ処理により刃先が硬くなり摩耗しにくくなるため、未処理のスプロケットより長く使用可能です。小さなモーターで大きな機械を動かす場合にも減速機を使用しますが、スプロケットの大きさの比を大きく取ることでさらに減速でき、大きくトルクを稼げます。
スプロケットは大きさ、形状、歯の数によって下記の通り種類が異なります。
1つのピッチに歯が2つあります。1つが摩耗してもリンクを進めて新しい歯に変えられます。
歯の数は奇数で、回転により新しい歯とリンクがかみ合います。歯1つの接触回数が半分で、長寿命が期待できます。
ボルトで固定するリムで、3〜4以上のパーツで構成されます。リムの交換が容易で、設置や調整の時間が短縮されてコストを削減できます。
ドライブシャフト1つで複数の機構を駆動でき、大きな力やトルクが必要な場合に用いられます。
高負荷で使われ、逆向きに取り付け可能なタイプもあります。
チェーンが長くてたるむときにむち打ち現象を防止し、障害物を回避できます。
スプロケットの形状は、A形、新B形、BW形、C形、2列B形などに分類されます。
歯部のみのフラットな板状です。低速で軽荷重用によく用いられ、熱処理加工を施さないスプロケットです。
削り出し仕様で、A形の片側にボスが付いています。
新B形の溶接構造はBW形と呼びます。
A形の両側にボスが付いています。低速回転の従動用に用いられます。
2列新B形、2列BW形、2列C形などがあります。
スプロケットとチェーンは摩擦による摩耗を発生させるため、無給油 (潤滑なし) 状態で使用を続けると摩耗の進行が早まります。グリスやオイルを塗布して潤滑させながら稼働可能です。チェーンも内部のピンとブッシュ間で摩耗を発生させ、伸びることでスプロケットの歯に乗り上げる可能性があります。どちらもきちんと潤滑させメンテナンスを怠らないことが重要です。
参考文献
https://www.tsubakimoto.jp/power-transmission/sprocket/
https://www.monotaro.com/s/pages/productinfo/supurocket/
*一部商社などの取扱い企業なども含みます。
2024年12月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 片山チエン株式会社 |
11.6%
|
| 2 | 高周波熱錬株式会社 |
10.5%
|
| 3 | 株式会社椿本チエイン |
7.0%
|
| 4 | 株式会社KMT |
5.8%
|
| 5 | 株式会社ヤマナカ |
5.8%
|
| 6 | 株式会社豊島製作所 |
5.8%
|
| 7 | 株式会社協和製作所 |
4.7%
|
| 8 | 株式会社三興製作所 |
4.7%
|
| 9 | 株式会社三和歯車 |
3.5%
|
| 10 | トラスコ中山株式会社 |
3.5%
|
注目ランキング導出方法について
注目ランキングは、2024年12月のスプロケットページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
60 点の製品がみつかりました
60 点の製品
関西金網株式会社
190人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
12.2時間 返答時間
■DDS ダイレクトドライブ スプロケット 確実にベルトを駆動させるため、ベルトの網目に歯を引っかけてダイレクトに回します。材質は超高分子量ポリエチレンと...
株式会社平和実業
40人以上が見ています
最新の閲覧: 8時間前

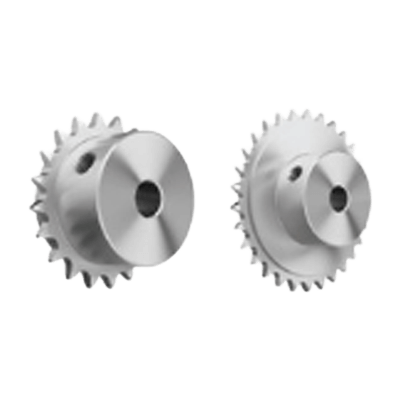

片ボス一体型のスプロケットです。軸穴・キー溝・セットスクリューまでの加工仕上げております。新JISキー溝仕様、1,500種の在庫体制を確立しました。モータ...
株式会社平和実業
30人以上が見ています
最新の閲覧: 14時間前

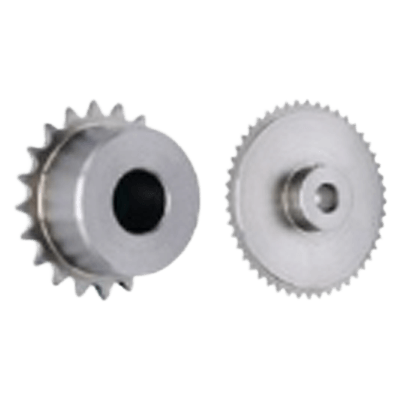

軸穴完成スプロケットは軸穴・キー溝・セットスクリューまでの加工仕上げ完成品です。新JISキー溝仕様でモーター、減速機などJISの標準軸穴径に対応した穴サ...
株式会社ムロコーポレーション
80人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
141.8時間 返答時間
外径歯車・内径のスプライン形状をプレス加工にて実現しております。 ■技術的に困難とされてきた内径部のプレス化に成功 従来、内径部をブローチ加工で製造...
株式会社平和実業
20人以上が見ています
最新の閲覧: 3時間前

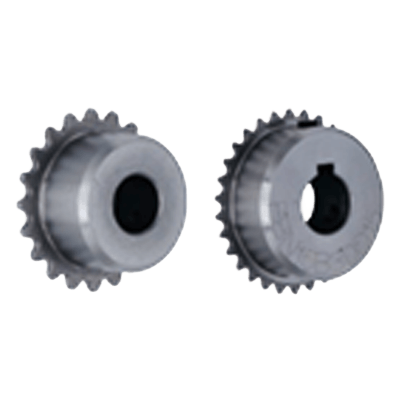

軸穴完成スプロケットは軸穴・キー溝・セットスクリューまでの加工仕上げを施した、新JISキー溝仕様の完成品です。モーター、減速機などJISの標準軸穴径に対...
株式会社ムロコーポレーション
90人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
141.8時間 返答時間
内径スプライン形状を、従来の焼結工法から精密プレス加工への転換に成功しました。 ■用途 トランスミション用オイルポンプ
株式会社平和実業
30人以上が見ています
汎用性の高い、標準的なA形スプロケットです。基本の材質は一般構造用圧延鋼ですが、伝動部の設計条件にあわせて普通鋼・炭素鋼などの材質もお選びいただけま...
株式会社平和実業
30人以上が見ています
最新の閲覧: 5時間前

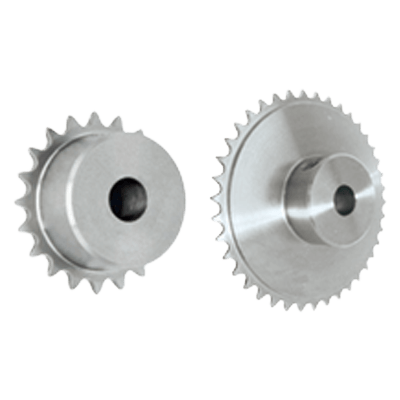

片ボス一体型のスプロケットです。 歯数の小さなB形はこちらの方法で製造されますが、大きなサイズのB形スプロケットは、標準A形スプロケットにボスを溶接す...
