耐電圧試験器のメーカー25社一覧や企業ランキングを掲載中！耐電圧試験器関連企業の2025年4月注目ランキングは1位:菊水電子工業株式会社、2位:株式会社ムサシインテック、3位:株式会社テクシオ・テクノロジーとなっています。 耐電圧試験器の概要、用途、原理もチェック！
耐電圧試験器 (英: withstanding voltage tester) とは、電気製品やそれを構成する部品に電圧を印加した際に、十分に絶縁されているかを確認する試験に使用する装置です。
絶縁耐力がなく、高電圧を印可した際に絶縁破壊を起こすと、利用者が感電したり、利用者に障害を与えたり、火災が発生したりすることがあります。この様な事態を回避するために、国内では電気用品安全法にて守らなければならない耐圧が機器によって規定されています。
絶縁性能を評価するための装置として絶縁抵抗計がありますが、耐電圧試験器では、実際に絶縁破壊に至るほどの高い電圧を印加する点が差異です。また、絶縁抵抗計は絶縁能力を定量的に評価するのに対し、耐電圧試験器は、絶縁破壊の有無を定性的に評価します。耐圧試験器や絶縁耐力試験器とも呼ばれます。
関連キーワード
2025年4月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 菊水電子工業株式会社 |
23.0%
|
| 2 | 株式会社ムサシインテック |
9.8%
|
| 3 | 株式会社テクシオ・テクノロジー |
9.8%
|
| 4 | コスモテック株式会社 |
8.2%
|
| 5 | 日置電機株式会社 |
8.2%
|
| 6 | 音羽電機工業株式会社 |
4.9%
|
| 7 | 東神電気株式会社 |
4.9%
|
| 8 | 株式会社安田精機製作所 |
4.9%
|
| 9 | Fluke Calibration |
3.3%
|
| 10 | 東京精電株式会社 |
3.3%
|
項目別
AC耐電圧 V
0 - 1,000 1,000 - 5,000 5,000 - 10,000 10,000 - 20,000DC耐電圧 kV
0 - 6 6 - 10 10 - 12 12 - 20 20 - 22絶縁抵抗 MΩ
0 - 100 100 - 1,000 1,000 - 10,000 10,000 - 50,000 50,000 - 100,000アース導通 Ω
0 - 1 1 - 33質量 kg
0 - 10 10 - 50 50 - 100 100 - 500 500 - 1,000出力容量 VA
0 - 1,000 1,000 - 5,000 5,000 - 20,000 20,000 - 50,000遮断電流 mA
1 - 20 20 - 100 100 - 900 900 - 1,000試験時間 分
0 - 1 1 - 20 20 - 100 100 - 140
菊水電子工業株式会社
180人以上が見ています
最新の閲覧: 13時間前
100.0% 返答率
69.8時間 返答時間
AC耐電圧試験器TOS5200は、電気製品の安全確保に必要とされている4つの試験の中で耐電圧試験をするための試験器です。出力は5kV／100mA ...
東京精電株式会社
20人以上が見ています
返信の早い企業
100.0% 返答率
8.2時間 返答時間

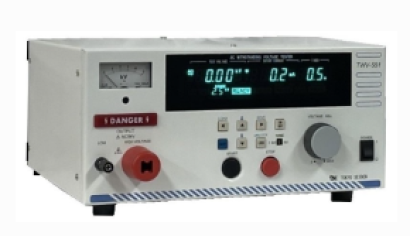

■小形でシンプルな設計 機能を限定した小形でシンプルな設計であり、持ち運びしやすく、生産ラインでの検査に最適です。 ■ゼロ投入スイ...
株式会社穂高電子技術研究所
■目的 本器は、モーター、トランス等の巻線時における絶縁材からの電線のはみ出し、絶縁材のひび割れや導体とアース間の距離のある不具...
菊水電子工業株式会社
290人以上が見ています
最新の閲覧: 8時間前
100.0% 返答率
69.8時間 返答時間
TOS5101は各種安全規格に基づく電子機器・電子部品の耐電圧試験をおこなうための専用試験器です。ディスプレイに高輝度の大型蛍光表示管...
株式会社GTM
20人以上が見ています
最新の閲覧: 5時間前
返信のとても早い企業
100.0% 返答率
0.7時間 返答時間
60HVTX-DIAC耐電圧試験器は、真空遮断器、ブレーカー、スイッチギア、高所作業車、その他の電気機器のACのフィールド試験器として最新の...
株式会社テクシオ・テクノロジー
230人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■8チャンネル切換器内蔵、ACW/DCW/IR安全規格試験器 GPT-9500シリーズは、8チャネルスキャナを内蔵したAC耐電圧 (最大5kV) 、DC耐電圧 (...
Ｔ＆Ⅿコーポレーション株式会社
170人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： 8パラレル・チャンネル、耐電圧試験:50VA/ユニット、AC 5KV/10mA、DC 6KV/5mA、絶縁抵抗試験:10GΩ/1KV、LCD表示 ■特徴 ・7...
株式会社計測技術研究所
420人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
超シンプル操作。軽量。ポータブル ポータブル安全試験器 (耐電圧試験・絶縁抵抗試験) 「290シリーズ」は、質量5.46kg、設置面積がA4用...
5種類の品番
株式会社ネクスト
210人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
0.8時間 返答時間

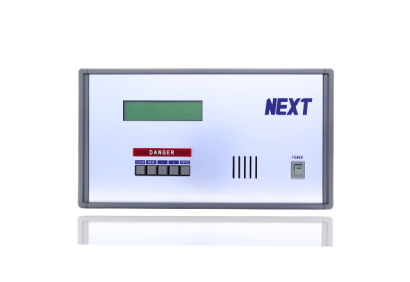

省スペースで操作が簡単。 ■対応可能な検査 ・導通検査 (断線、短絡、誤配線) ・瞬間断線検査 (ルーズコンタクト) ・耐電圧検査 ...
株式会社計測技術研究所
460人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
誰でも安全にすぐに出来る自主試験器 ■特長 ・移動、設置が簡単な軽量設計およびキャスター装備 ・試験水槽の扉を開いたときは高圧出...
3種類の品番
株式会社テクシオ・テクノロジー
210人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■8チャンネル切換器内蔵、ACW/DCW/IR安全規格試験器 GPT-9500シリーズは、8チャネルスキャナを内蔵したAC耐電圧 (最大5kV) 、DC耐電圧 (...
株式会社双興電機製作所
40人以上が見ています
最新の閲覧: 1日前
■特徴 ・操作部とトランス部が分かれているので、持ち運びが容易 ・操作部とトランス部は専用コードで簡単に接続 (TT-13K50AV-Tは除く)
エクセル株式会社
100人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
85.1時間 返答時間
MegaPulse 1.2×50-7PFは、情報処理機器の安全規格であるIEC、EN、UL60950の付属書Nに準じて設計されており、電気通信ネットワークに飛び...
Ｔ＆Ⅿコーポレーション株式会社
190人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： 4パラレル・チャンネル、耐電圧試験:50VA/ユニット、AC 5KV/10mA、DC 6KV/5mA、絶縁抵抗試験:10GΩ/1KV、LCD表示 ■特徴 ・7...
有限会社モリエレクトロン
150人以上が見ています
最新の閲覧: 13時間前
■特徴 1 各種の耐圧検査に最適 2 電子部品やその他の耐圧検査でショートの検出が簡単です 3 パルス測定で測定対象に優しいテスター (MAX...
株式会社計測技術研究所
390人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
ポータブル4in1試験器。20個のプログラマブルメモリを搭載 コンパクトな筐体 (幅280mm、質量約8kg) に、4in1 (AC/DC耐電圧、絶縁抵抗、...
2種類の品番
株式会社テクシオ・テクノロジー
210人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■ACW/DCW/IR/GB、世界各国の安全試験規格に対応した500VA安全規格試験器 GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試...
Ｔ＆Ⅿコーポレーション株式会社
180人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： 8チャンネル、パルス電圧:5KV、エネルギー:0.25J、波形サンプリング・レート:200Msps、最小インダクタンス:10μH、7インチLC...
株式会社テクシオ・テクノロジー
250人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■ACW/DCW/IR/GB、世界各国の安全試験規格に対応した500VA安全規格試験器 GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試...
Ｔ＆Ⅿコーポレーション株式会社
220人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： 4チャンネル、パルス電圧:5KV、エネルギー:0.25J、波形サンプリング・レート:200Msps、最小インダクタンス:10μH、7インチLC...
株式会社計測技術研究所
410人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
軽量 5.5kg。コンパクトA4サイズ コンパクト安全試験器 (耐電圧試験、絶縁抵抗試験) 3800シリーズは、4.3インチカラータッチパネルを採...
4種類の品番
株式会社双興電機製作所
40人以上が見ています
■特徴 ・操作部とトランス部が分かれているので、持ち運びが容易 ・操作部とトランス部は専用コードで簡単に接続 (TT-13K50AV-Tは除く)
エクセル株式会社
100人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
85.1時間 返答時間
Mega pulse 10x700-7PFは、情報処理機器の安全規格であるIEC、EN、UL60950の付属書Nに準じて設計されており、電気通信ネットワークに飛...
株式会社穂高電子技術研究所
10人以上が見ています
■概要 ラックに複数の自動試験器を収納しており、連続して複数項目の試験を行うことが出来ます。外部パソコンと連動ができ、作成したモ...
株式会社テクシオ・テクノロジー
220人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■ACW/DCW/IR/GB、世界各国の安全試験規格に対応した500VA安全規格試験器 GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試...
有限会社モリエレクトロン
160人以上が見ています
最新の閲覧: 1日前
■特長 1 電子部品等のショート検査に最適 2 高電圧 (3KVDC) 大電流パルス出力 3 パルス測定で測定対象に優しいテスター 4 パルス (...
Ｔ＆Ⅿコーポレーション株式会社
170人以上が見ています
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： パルス電圧:1.2KV、エネルギー:0.02J、波形サンプリング・レート:200Msps、最小インダクタンス:1μH、7インチLCD、音と光の...
株式会社計測技術研究所
580人以上が見ています
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
スマホライクな複合試験 多機能安全試験器 (耐電圧試験・絶縁抵抗試験・アース導通試験) 7800 シリーズは、4.3インチカラータッチパネ...
5種類の品番
株式会社テクシオ・テクノロジー
200人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
31.8時間 返答時間
■ACW/DCW/IR/GB、世界各国の安全試験規格に対応した500VA安全規格試験器 GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試...
Ｔ＆Ⅿコーポレーション株式会社
180人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
28.1時間 返答時間
■製品仕様： パルス電圧:5KV、エネルギー:0.25J、波形サンプリング・レート:200Msps、最小インダクタンス:10μH、7インチLCD、音と光のパ...
検索結果 98件 (1ページ/3ページ)
耐電圧試験器 (英: withstanding voltage tester) とは、電気製品やそれを構成する部品に電圧を印加した際に、十分に絶縁されているかを確認する試験に使用する装置です。
絶縁耐力がなく、高電圧を印可した際に絶縁破壊を起こすと、利用者が感電したり、利用者に障害を与えたり、火災が発生したりすることがあります。この様な事態を回避するために、国内では電気用品安全法にて守らなければならない耐圧が機器によって規定されています。
絶縁性能を評価するための装置として絶縁抵抗計がありますが、耐電圧試験器では、実際に絶縁破壊に至るほどの高い電圧を印加する点が差異です。また、絶縁抵抗計は絶縁能力を定量的に評価するのに対し、耐電圧試験器は、絶縁破壊の有無を定性的に評価します。耐圧試験器や絶縁耐力試験器とも呼ばれます。
耐電圧試験器は、絶縁破壊が起こらないかどうかを確認するために使われます。耐電圧試験器を用いた耐圧試験は、日本だけでなく世界中の安全規格に含まれています。
絶縁抵抗計を用いた絶縁性能試験、さらに保護導通試験とあわせて、電気製品の製造者は最終工程においてこれらの試験を行い、感電・漏電の危険がないかどうかを確認することが義務付けられています。
耐電圧試験器による関連試験項目は4種類あります。
規定の高電圧を規定時間だけ被試験物に印加する試験です。高電圧の印加によって、わずかな電流の漏れも検出可能です。耐電圧試験は、様々な電気製品の安全と品質の確認のため、全数実施が義務付けられています。
耐電圧試験器は被測定物に対し、通常の使用でかかる電圧の10～20倍といった非常に高い電圧を印加し、絶縁破壊による急激な電流の増加が起こるかどうかを試験します。
1,000Vまでの直流電圧を被試験物体に印加して、直流の電気抵抗を測定する試験です。絶縁抵抗試験は、製造過程に関わらず、保守点検等により現地での試験が行われます。
被試験物のグラウンドポストと製品のシャーシとの間に大電流を流し、確実に接地されていることを試験します。
人間が感電したことを想定した試験です。人間のかわりに人体のインピーダンスに相当した回路を接続し、回路に発生した電圧から計算して漏洩電流を求めます。
耐電圧試験器を使用する前には、始業点検が必要です。また、試験中は高電圧が発生するため、点検を怠ると試験者が負傷する恐れがあります。
具体的な点検方法は説明書を参照しますが、一般的に記述されているのは、「試験器が大地と接地されていること」「試験器の外観に割れ、ひびなどの損傷がないか？」「測定リード線および被覆にひび割れなどの損傷がないか？」などです。
さらに、定期的に耐電圧試験器の校正を行う必要があります。校正とは、その測定機器が正しく測定できているかどうかを点検し、耐電圧試験器が正常に機能していることを確認します。
購入後から一度も校正をしていない場合、耐電圧試験器の校正は自分で行うことも可能ですが、高電圧が流れることもあるため、十分な知識および技術を持った人が行わなければなりません。耐電圧試験器の校正は、半年～数年に1度、専門メーカーに行ってもらうのが一般的です。
耐電圧試験器はレンタルで使用することも可能です。ただし機器選定を行う際は、「印可電圧はいくら必要か？」「直流と交流のどちらで試験を行うのか？」という点は、最低限検討しておく必要があります。
レンタル可能な耐電圧試験器は機能として様々なタイプがあります。電圧計および電流計をデジタル表示できるタイプであれば、測定値の読み間違いが生じるリスクの低減が可能です。
また、絶縁抵抗試験も可能なモデルもあるため、絶縁抵抗試験を行うのであれば1台で完結します。必要のない高機能モデルをレンタルしてしまうと無駄な費用がかかってしまうため、実際の使用用途とよく照らし合わせて選択することが大切です。
参考文献
https://www.hioki.co.jp/jp/products/listUse/?category=35
https://www.kikusui.co.jp/knowledgeplaza/?d=safetytest
https://www.measuring.jp/kei/kei05
