衝撃試験機についての概要、用途、原理などをご説明します。また、衝撃試験機のメーカー31社一覧や企業ランキングも掲載しておりますので是非ご覧ください。衝撃試験機関連企業の2025年2月注目ランキングは1位:エミック株式会社、2位:インストロンジャパンカンパニイリミテッド、3位:西川計測株式会社となっています。
衝撃試験機の関連キーワード
衝撃試験機とは、衝撃試験を行うための試験機です。
衝撃試験では、私たちが使用する製品が衝撃を受けた際、十分な強度があることを確認したり、壊れる場合にはどのような壊れ方をするのかを確認したりします。私たちが日常使う製品には、衝撃荷重を受けながら使用される部品や偶発的な要因で衝撃を受ける製品もあります。製品の安全性を保つために、衝撃荷重に対する耐久性や壊れ方を評価することは、製品開発において不可欠です。
なお、衝撃試験には大きく2つの区分があります。専用の試験片を作成し、材質自体や塗膜など特性としての衝撃強度を確認する試験と、製品そのものの衝撃強度や衝撃を受けた際の壊れ方などを確認する試験です。
JISなどによって規格化された試験の多くは、前者に区分されます。これらの試験では、試料に衝撃が加わった時の歪み量や膨張量、縮小量、平面度、表面のひび割れなどが測定されます。
衝撃試験機は、製品や製品に使用される部品、その素材が規定の衝撃強度があるか、またはどの程度の衝撃強度があるかを評価する際に使用されます。金属材料や樹脂の衝撃強度、工業製品の衝撃荷重に対する強さを確認するために、衝撃試験機が用いられます。
私たちの生活に不可欠なスマートフォンは、普段衝撃荷重を受けることはありません。しかし、うっかり落下させてしまうことは起こりえます。このような偶発的な落下でも、製品が壊れないことを確認したり、どのような壊れ方をするかを知るために、衝撃試験機を使った衝撃試験が行われています。
衝撃試験にはさまざまな試験方法があり、それぞれ専用の試験機があります。衝撃試験機の原理として共通して言えることことは、試験の繰り返し精度を確保するために、試験片や試験方法が定められていることです。
衝撃試験機では試験対象に衝撃荷重を与えますが、繰り返し試験した際に、同じ条件を与えることが重要になります。衝撃試験を行うと、試験対象物は大きな塑性変形が生じたり、割れてしまう場合もありますが、衝撃荷重のわずかな違いによって、結果が大きく変わってきます。
試験対象物自体のばらつきも影響するかもしれません。そこで、いかにして同じ衝撃荷重を、繰り返し与えられるかどうか、再現性の高い試験が行えるかという観点から、試験方法が定められています。
代表的な衝撃試験として、以下の3つが挙げられます。
1. アイゾット衝撃試験機
アイゾット衝撃試験は料片の片側を固定し、反対側に衝撃を与えて衝撃値を測定する方法です。切り込みを入れた試料片の片側を固定して、振り子式のハンマーで衝撃を与えます。
評価は試験片に衝突したハンマーが、惰性で持ち上がった時の角度で行われます。主に材料の靱性、粘り強さを評価する試験方法です。
2. シャルピー衝撃試験機
シャルピー衝撃試験は、材料の脆弱性を評価する試験です。脆弱性とはもろさのことです。中央に切り込みを入れた試料片の両端を固定し、その中央に固定の力で衝撃を与えてその時の試料片の変形量や、破損時の衝撃値の大きさを測定することで評価します。
破損時は、衝撃を加えて飛び上がったハンマーの位置エネルギーを利用して、破損する際の試験片が吸収するエネルギーを算出しています。
3. 高加速度衝撃試験機
高加速度衝撃試験機は、衝撃テーブルの上に測定対象の製品を固定し、テーブルに衝撃加速度の波形を発生させて、製品がどの程度衝撃によって損害を受けるかを測定する試験機です。スマートフォンやノートパソコンなどの電子機器に使用されます。
その他、プラスチック‐引張衝撃強さ試験や、デュポン式落下衝撃試験、ダートインパクト試験などがあります。
参考文献
https://www.shinyei-tm.co.jp/shocktesting/info/shockinfo/
https://www.shinyei-tm.co.jp/tech_dropshock_shocktest.html
https://www.keyence.co.jp/ss/products/recorder/testing-machine/material/impact.jsp
*一部商社などの取扱い企業なども含みます。
2025年2月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | エミック株式会社 |
9.4%
|
| 2 | インストロンジャパンカンパニイリミテッド |
7.5%
|
| 3 | 西川計測株式会社 |
5.7%
|
| 4 | Lansmont Corporation |
5.7%
|
| 5 | テスター産業株式会社 |
3.8%
|
| 6 | 株式会社安田精機製作所 |
3.8%
|
| 7 | レオ・ラボ株式会社 |
3.8%
|
| 8 | 株式会社東洋精機製作所 |
3.8%
|
| 9 | 株式会社富士試験機製作所 |
3.8%
|
| 10 | オガワ精機株式会社 |
3.8%
|
注目ランキング導出方法について
注目ランキングは、2025年2月の衝撃試験機ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
項目別
衝撃加速度範囲 m/s²
50 - 100 100 - 500 500 - 1,000 1,000 - 5,000 5,000 - 10,000 10,000 - 30,000 30,000 - 60,000 60,000 - 100,000 100,000 - 300,000衝撃作用時間範囲 ms
0 - 1 1 - 3 3 - 5 5 - 10 10 - 20 20 - 30 30 - 60 60 - 65供試品最大質量 kg
1 - 5 5 - 10 10 - 20 20 - 50 50 - 100 100 - 200 200 - 300 300 - 500衝撃波形
正弦半波 正弦半波及び台形波本体質量 kg
0 - 100 100 - 500 500 - 1,000 1,000 - 2,000 2,000 - 5,000 5,000 - 10,000 10,000 - 20,000 20,000 - 35,000電源 V
100 - 200 200 - 250再衝突防止機構
油圧ブレーキ 空圧油圧摩擦ブレーキ制御方式
単発自動繰返し 自動制御 半自動
株式会社東洋精機製作所
380人以上が見ています
最新の閲覧: 7時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
衝撃試験機 (振り子形衝撃試験機) は、プラスチック試験片に衝撃を与え、試験片の破壊に要した振り子のエネルギーから衝撃値を求める試験機です。 プラスチ...
神栄テクノロジー株式会社
80人以上が見ています
最新の閲覧: 14時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
17.0時間 返答時間
■落錘型衝撃試験装置 落錘衝突試験機ISTシリーズは、指定の質量の錘を任意の高さから自由落下させ、試験スペースに設置された供試品を高速に圧縮させます。 ...
オガワ精機株式会社
490人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
4.5 会社レビュー
100.0% 返答率
14.1時間 返答時間
ISOやASTMなどの国際的な規格に準拠した方法で、衝撃試験を行います。 ISO-148-2-1998, ASTM-E23-98, GB/T3808-22-002に準拠した試験方法で鉄鋼の靭性を試験...
9種類の品番
株式会社柳生商会
90人以上が見ています
最新の閲覧: 3時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.4時間 返答時間
■特徴 ・設定した任意の高さから剛球を落下させ衝撃を加える試験機です。 ・剛球はφ50mm/509gが付属しています。 ・高さは目盛がついていますので、再現性に...
インストロンジャパンカンパニイリミテッド
380人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
13.6時間 返答時間

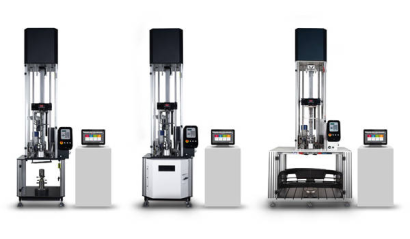

■プラスチック、合成材、軽合金、構成材の衝撃試験機 インストロンDynatup落錘衝撃試験機の次世代は、インストロン9400シリーズです。落錘衝撃試験機は、試験...
3種類の品番
レオ・ラボ株式会社
90人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.7時間 返答時間
シャルピー衝撃試験 アイゾット衝撃試験 プラスチック 低打撃 ■Tinius Olsen社 (米) ・ITシリーズ 低容量衝撃試験機 ・多用途、簡便な操作 ・シャルピーま...
株式会社東洋精機製作所
370人以上が見ています
最新の閲覧: 5時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
冷凍機付衝撃試験機 (低温槽付シャルピー・アイゾット衝撃試験機) 低温環境下 (-40℃) でプラスチックのシャルピー衝撃試験、アイゾット衝撃試験などを行うこ...
インストロンジャパンカンパニイリミテッド
140人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
13.6時間 返答時間
■振子式衝撃試験システム専用のBluehill®ソフトウェア 新しいBLUEHILL® IMPACTソフトウェアを搭載したインストロンMPX電動振子式衝撃試験システムは、金属試...
ジー・エス・イー株式会社
480人以上が見ています
最新の閲覧: 4時間前
返信のとても早い企業
100.0% 返答率
0.4時間 返答時間
自動車の前部構造の強度を模擬したハニカム構造体を取りつけた台車を、規格速度で自動車に側面衝突させる側突試験用台車です。 試験機の用途 自動車側面の衝...
株式会社東洋精機製作所
320人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
試験片最大300本連続試験可能な全自動シャルピー衝撃試験機です。 試験片をカセットにセットしておけば、厚さ・残り幅測定、支持台へのセット、衝撃値測定、...
株式会社前川試験機製作所
1440人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
Charpy Pendulum Impact Testing Machine Small Type for Nonmetal 非鉄・高分子・複合材料用 小型シャルピー衝撃試験機 MC-Pシリーズ 本機は高分子材料...
10種類の品番
株式会社東洋精機製作所
310人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
IT型の衝撃試験機をベースに、試験片搬送機構と低温槽を取り付けたシャルピー衝撃試験機です。 スイッチ操作により自動で試験片を支持台にセットし、試験を行...
King Design Industrial Co., LTD.
60人以上が見ています
■製品説明 衝撃試験とは、自由落下や外部からの突然の衝撃などの急波環境下での耐衝撃性、耐落下性、落下防止など、製品の構造強度や外観を把握するための破...
株式会社東海試験機製作所
420人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
32.6時間 返答時間
本試験機は金属材料の衝撃試験が行えます。準拠規格はJIS (日本工業規格) やASTM (米国材料試験協会) に対応して物を製作可能です。ハンマーの持ち上げは付属...
株式会社シグマ工業
150人以上が見ています
最新の閲覧: 9時間前
返信の早い企業
100.0% 返答率
7.1時間 返答時間
ワークをバイスにて固定し、ハンマーを規定高さまで振り上げ、円周軌道にてワークに衝撃を与えます。 (揺動)
エム・イー株式会社
40人以上が見ています
最新の閲覧: 12時間前
■概要 電気サーボモータ式リエアクチュエータ方式による水平衝撃試験機です。アクチュエータに油圧動力源や、圧縮空気を使用せず、サーボモータを高速回転す...
株式会社東洋精機製作所
420人以上が見ています
最新の閲覧: 8時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
ハンマー衝撃刃 (シャルピー衝撃試験) や、試験片支持台 (引張衝撃試験) に、ロードセルを取り付け、衝撃波形を計測することができる計装化衝撃試験機です。 ...
株式会社平泉洋行
100人以上が見ています
最新の閲覧: 3時間前
100.0% 返答率
41.6時間 返答時間
任意の高さから円盤を落下させ、マットレス各部の性能、品質を評価する試験機です。弾力性減少時間、衝撃による機能低下、強度試験が可能です。
株式会社前川試験機製作所
430人以上が見ています
最新の閲覧: 18時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
落重式 DWTT衝撃試験機 FI-DWTTシリーズ 最大エネルギー 120 kJ / 最大載荷速度 9 m/sec 主な特徴 ・スムーズなガイド機構と安定した試験データの計測が...
2種類の品番
King Design Industrial Co., LTD.
60人以上が見ています
■製品説明 衝撃試験とは、自由落下や外部からの突然の衝撃などの急波環境下での耐衝撃性、耐落下性、落下防止など、製品の構造強度や外観を把握するための破...
株式会社東洋精機製作所
270人以上が見ています
最新の閲覧: 12時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
フィルムインパクトテスターは、プラスチックフィルムや包装紙など薄い材料の突き刺し衝撃強さを評価する試験機です。 FT-DG：デジタル FT-M：アナログ (2段...
株式会社東洋精機製作所
400人以上が見ています
最新の閲覧: 1日前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
フィルムインパクトテスターは、プラスチックフィルムや包装紙など薄い材料の突き刺し衝撃強さを評価する試験機です。 FT-DG：デジタル FT-M：アナログ (2段...
株式会社前川試験機製作所
310人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
落重式 NRN衝撃試験機 FI-NRNシリーズ 最大エネルギー 1650 J ＜ASTM -E208 対応＞ フェライト銅の無延性遷移温度のための落重試験 主な特徴 ・重錘の交...
King Design Industrial Co., LTD.
60人以上が見ています
最新の閲覧: 11分前
■製品説明 衝撃試験とは、自由落下や外部からの突然の衝撃などの急波環境下での耐衝撃性、耐落下性、落下防止など、製品の構造強度や外観を把握するための破...
株式会社東洋精機製作所
450人以上が見ています
最新の閲覧: 1日前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
フィルムインパクトテスターは、プラスチックフィルムや包装紙など薄い材料の突き刺し衝撃強さを評価する試験機です。 フィルム衝撃試験機 フィルムインパク...
株式会社東洋精機製作所
480人以上が見ています
最新の閲覧: 11時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
6.3時間 返答時間
ダートインパクトテスタは、ステアケース法により、プラスチックフィルムにダート形の落錘で衝撃を与え、破壊するときのエネルギーを求める試験機 (自由落下...
2種類の品番
株式会社前川試験機製作所
520人以上が見ています
最新の閲覧: 18時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
金属用 シャルピー式衝撃試験機 手動 MCシリーズ / 自動 MCEシリーズ / 全自動 MCAシリーズ 各種金属材料のシャルピー衝撃試験を目的とした試験機で...
3種類の品番
King Design Industrial Co., LTD.
50人以上が見ています
■製品説明 衝撃試験とは、自由落下や外部からの突然の衝撃などの急波環境下での耐衝撃性、耐落下性、落下防止など、製品の構造強度や外観を把握するための破...
King Design Industrial Co., LTD.
70人以上が見ています
■製品説明 衝撃試験とは、自由落下や外部からの突然の衝撃などの急波環境下での耐衝撃性、耐落下性、落下防止など、製品の構造強度や外観を把握するための破...
株式会社前川試験機製作所
280人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
25.4時間 返答時間
・エア加速式でシンプルな構造です。 ・水平載荷で基礎工事が簡単です。 ・試験治具の交換により座屈・曲げ・貫通試験が手軽にできます。 ・小質量では500m/s...
