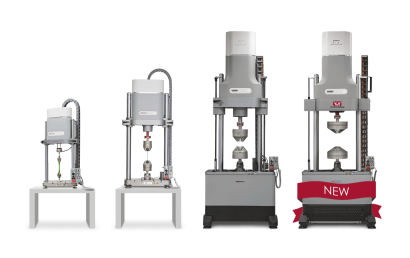

疲労試験機とは
疲労試験機とは、金属などよりなる部品や製品などに繰り返し荷重がかかると生じる披露の度合いを検証する装置です。
例えば、金属片などに一度荷重がかかっても変化は起きませんが、何度も荷重がかかると金属片には小さな亀裂が生じます。これが貯まると脆弱となり、最後は破壊されます。この脆弱になっている現象を疲労といい、破壊が起きる限界を疲労限界といいます。
破壊は、製品が想定している許容応力以下でも所定の動作を繰り返せば起こる現象です。製品の故障原因の大きな理由の1つになるため、多くの設計段階で検査される重要な項目です。
疲労試験機の使用用途
疲労試験機は、振動や回転、繰り返しの荷重などが作用する製品を中心に、その製品に使用される部品、その部品などの材料に至るまで、様々な製品の検査や設計の段階で使用されます。疲労試験機の選定の際には、製品に生じる可能性がある疲労を検討し、その疲労に適した試験がおこなえる装置を選定する必要があります。また、疲労試験機は、高価で大型の製品が多いため、疲労試験を外部に受注する方法も有用です。
疲労試験機の原理
疲労試験機には、各種疲労要素を検証する試験方法に応じて複数の種類があります。各種疲労試験方法と試験機の原理を説明します。なお、疲労試験の種類は、引張や曲げ、衝撃、ねじり、回転、電気などです。
ここでは、代表的な「引張・圧縮疲労試験」「曲げ疲労試験」「ねじり疲労試験」を解説します。
1. 引張・圧縮疲労試験
引張・圧縮疲労試験は、試験対象の金属材料や部品、製品に対しておこなわれます。引張疲労試験は、試験対象の2点を固定して、一定の周期で引張力を与え続けて検証する試験です。
一方、圧縮疲労試験の場合は、二面から圧縮力を周期的に与え続けることで試験します。なお、与える引張力や圧縮力の大きさや周期によって、試験時間を調整できます。
2. 曲げ疲労試験
曲げ疲労試験には、「平面曲げ疲労試験」と「回転曲げ疲労試験」があります。平面曲げ疲労試験は、金属材料の他、プラスチック材料にも実施される試験です。試験は、試験対象の2点を固定し、曲げ力を繰り返し作用して行います。
コンプレッサのベーンなど、繰り返し曲げ力が作用する製品に対して使用されます。回転曲げ疲労試験は、丸棒状の試験片を回転させながら、そこに曲げの負荷をかける試験です。特に、モーターで回転駆動する自動車の部品などで実施されます。
3. ねじり疲労試験
ねじり疲労試験は、試験対象の2点を固定し、その2点を繰り返しねじることで生じる疲労を検査する試験です。エンジンやタービン、モーターなど、またはこれらの回転トルクを伝達するシャフトなどに対して行います。
なお、これらの試験は温度や環境条件に結果が左右されることがあるため、恒温槽や環境槽と組み合わせた試験も行われています。また、機械的疲労試験とは別に「熱疲労」と呼ばれる熱による疲労を測定するため、「加熱・冷却」を繰り返して温度サイクルを付加しつつ測定する試験装置もあります。
疲労試験機のその他情報
疲労試験の動力源
疲労試験機を動力源で分けると、モーターを動作源とする機械タイプ、振動源を基にする振動機タイプ、油圧で動作する油圧タイプの3種類です。
1. 機械タイプ
機械タイプは、機構で往復動作や回転動作を作り連続運動を行います。試験用途に合わせた装置を作りやすい、既定の試験仕様に合わせた市販機が多数販売されているのがメリットです。
また、回転動作や回転、直動を組み合わせた複合動作など、いろいろな種類の試験機を製作でき、広い範囲で利用できます。
2. 振動機タイプ
振動機タイプは、電磁コイルなどを用いた振動する動作源を持つ試験機です。振幅は大きくとれませんが、動作周波数を高く設定できるのがメリットです。そのため、必要な繰り返し動作回数を速く達成でき、試験時間を短縮できます。
3. 油圧タイプ
油圧タイプは油圧源と油圧シリンダで動作し、高荷重の負荷を印加可能なのが特徴です。また、油圧サーボと呼ばれる高周波の振動を印加する機能を持つものもあります。
参考文献
https://www.an.shimadzu.co.jp/test/products/mtrl02/index.htm
https://www.jfe-tec.co.jp/tech-consul/fatigue01.html
疲労試験機のメーカー13社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
疲労試験機 2023年10月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年10月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社鷺宮製作所 |
16.9%
|
| 2 | KYB株式会社 |
11.3%
|
| 3 | 株式会社東京衡機 |
11.3%
|
| 4 | 株式会社島津製作所 |
9.9%
|
| 5 | Instron |
8.5%
|
| 6 | 有限会社旭製作所 |
8.5%
|
| 7 | ジー・エス・イー株式会社 |
7.0%
|
| 8 | 株式会社富士試験機製作所 |
7.0%
|
| 9 | 株式会社インテスコ |
7.0%
|
| 10 | 株式会社東海試験機製作所 |
5.6%
|
注目ランキング導出方法について
注目ランキングは、2023年10月の疲労試験機ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- 島津製作所: 13,499人
- KYB: 4,032人
- 鷺宮製作所: 1,202人
設立年の新しい会社
- ジー・エス・イー: 1981年
- 旭製作所: 1976年
- インテスコ: 1975年
歴史のある会社
- 島津製作所: 1875年
- 東京衡機: 1923年
- 鷺宮製作所: 1940年
疲労試験機の製品 14件
14 件の製品がみつかりました
株式会社東海試験機製作所
星形コイルバネ疲労試験機 16連式
100人以上が見ています
エンジン内部の弁バネなどの耐久評価を行う疲労試験機です。 市販されている油圧サーボ式に比べ価格が安価でかつ1度の試験で複数個の試...
株式会社東海試験機製作所
星形コイルバネ疲労試験機 32連式
210人以上が見ています
エンジン内部の弁バネなどの耐久評価を行う疲労試験機です。 市販されている油圧サーボ式に比べ価格が安価でかつ1度の試験で複数個の試...
ジー・エス・イー株式会社
フラットケーブルの屈曲試験機
180人以上が見ています
フラットケーブルに繰返し屈曲を与え、その寿命を評価する疲労試験機です。 試験機の用途 ・自動車電装品等に使用されるフラットケーブ...
株式会社東海試験機製作所
細線回転曲げ疲労試験機 中村式回転曲げ疲労試験機
20人以上が見ています
従来の中村式 (回転曲げ) は一定の荷重を負荷させ、モーメントをかけた試験を行っていましたが、一定のひずみ (たわみ) を与え評価...
デジテック株式会社
耐久試験機 スイッチ耐久 (寿命) 試験機
120人以上が見ています
最新の閲覧: 9時間前
最大10回/秒、100万回の寿命試験が可能なスイッチ耐久試験機です。短絡・断線自動検出機能により異常を検知して自動停止します。 ■特長...
ジー・エス・イー株式会社
材料の疲労き裂進展計測装置
140人以上が見ています
最新の閲覧: 13時間前
機構品の欠陥 (き裂) が、繰返しの力で進む長さ・速度を計測する疲労試験機です。 試験機の仕様・特長 ・リバースポテンシャル法；き裂...
株式会社東海試験機製作所
太径線材用回転曲げ疲労試験機
220人以上が見ています
最新の閲覧: 5時間前
自動車部品などのばね材料の性能を向上させるためには、材料の耐久性が問題です。 本機はこれらの耐久財料および一般金属材料の常温にお...
株式会社東海試験機製作所
小野式回転曲げ疲労試験機
220人以上が見ています
最新の閲覧: 5時間前
自動車部品などの性能を向上させるためには、高温ないしは常温下での材料における耐久性が問題です。 本機はこれらの耐久材料および伊応...
ジー・エス・イー株式会社
船舶スクリュー軸の回転曲げ疲労試験機
150人以上が見ています
船舶スクリュー軸用材料の、腐食環境下での回転繰返し疲労寿命を求める疲労試験機です。 試験機の用途 ・船舶スクリュー軸の、海水環...
株式会社東海試験機製作所
実物実体疲労試験機
170人以上が見ています
試料の弾性率を含めた共振現象の共振倍率の周波数により変化することを利用して試料に負荷する荷重を一定制御しデーターを取り込みます...
ジー・エス・イー株式会社
高サイクル疲労試験機
250人以上が見ています
鉄鋼材料の、腐食環境下での高サイクル (2×106～107回) 引張り繰返し疲労寿命を求める疲労試験機です。 試験機の用途 ・船舶用厚鋼板...
疲労試験機2選
株式会社鷺宮製作所
RFHシリーズ
画像出典:
株式会社鷺宮製作所公式サイト特徴
株式会社鷺宮製作所製のRFHシリーズは、電気式のロータリーアクチュエータを採用したサーボ式の疲労試験機です。この試験機では、捻り方向の疲労試験を実施できます。
電気式のため油圧式と異なり廃油や油漏れが発生しないため、地球環境に配慮された設計の試験機です。
また、電気サーボ式を採用することで、従来の油圧式疲労試験機よりも、省スペース化及び定消費電力とことで、省エネルギーであるという特徴があります。
株式会社鷺宮製作所の会社概要
- 会社所在地: 東京都新宿区大久保3-8-2新宿ガーデンタワー22階
- 会社サイト
- 創業: 1940年
- 従業員数: 1,202人
- 資本金: 960,000,000円
株式会社島津製作所
EMTシリーズ
画像出典:
株式会社島津製作所公式サイト特徴
島津製作所製の疲労試験機EMTシリーズの特徴は、電気の力で直接アクチュエータを動かす方式を採用したことです。
作動油を使わない仕様なので、環境負荷がかかる廃油を発生させない、作動油の交換コストを発生させない、消費電力を最小限に抑えることができます。
例えば、EMT-1kNV-50の場合、最大速度が2 m/s、最大ストローク長さが 0〜100mm、周波数 200 Hz条件で、変異幅±20 μmでの運転が可能です。また、高分解能（24 bitレジデンス）で試験力の測定と制御ができます。
株式会社島津製作所の会社概要
- 会社所在地: 京都府京都市中京区西ノ京桑原町1番地
- 会社サイト
- 創業: 1875年
- 従業員数: 13,499人
