L型クランプについての概要、用途、原理などをご説明します。また、L型クランプのメーカー9社一覧や企業ランキングも掲載しております。L型クランプ関連企業の2025年2月注目ランキングは1位:株式会社アーム産業、2位:藤原産業株式会社、3位:東邦工機株式会社となっています。
関連キーワード

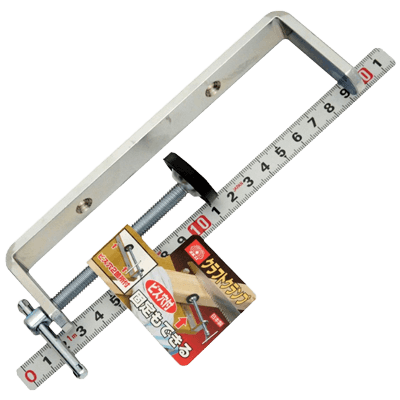

L型クランプとは、アゴの片側をスライドさせてある程度の距離を詰め、最後にハンドルを回してネジを締めて材料を固定するタイプのクランプです。
クランプは、締め具などとも呼ばれる、材料を作業台などに固定する工具を指します。本体バー (腕) の形状がアルファベットの「L」に見えるため、L型クランプと呼ばれます。
また、腕とスライド部分とを合わせた形状がアルファベットの「F」に見えるため、F型クランプと呼ばれることもあります。
L型クランプは、一般のDIYから土木建築、家具製造、板金、鉄工業などの専門的な組み立て作業や加工作業まで、幅広く使用されます。L型クランプは、材料を切断したり、穴を開けたり、接着させたりする加工において、材料を固定する工具です。材料をしっかり固定することで、作業の効率や正確の向上につながります。
クランプには、L型以外にもC型、G型、ラチェットタイプ、バネ型などさまざまです。それぞれに特徴がありますが、L型クランプは腕の部分をスライドさせることができるので、厚みのある材料を固定する作業に適しています。
L型クランプは、L字型になっている本体バー (腕) のアゴと、スライド可能なアームのアゴをアームを移動させることによって、材料を挟みます。アゴとアゴの間のことを口開きと呼びますが、口開きの幅をアームにあるハンドルを回して狭めることによって、アゴ同士を締め付け、材料を強力に固定します。
L型クランプは、スライドできるアームがあることによって、素早く材料に合わせて口開きの幅を調節することが可能です。C型クランプのようにネジを締める動作だけで口開きを調節する必要がないので、C型クランプよりは強度が劣りますが、作業効率の面では優れています。
スライドアームを上下させ、口開きの調節を行います。ハンドルはグリップタイプのものが多いです。
スライドアームのハンドルがT型になっており、強い締め付けが可能です。また、スライドアームのアゴ部分が六角形になっているものは、ハンドルを閉めてから、六角レンチでさらに締め付けることができます。
スライドアームのハンドルがラチェット構造になっており、レバーを倒すことによりワンタッチで締め付けられます。
L型クランプには、「最大口開きサイズ」と「ふところの深さ」の組み合せで、さまざまなものがあります。
最大口開きサイズは、100mmから600mm程度まで幅広いサイズがあり、挟む材料の厚さで決めます。本体バーの長いL型クランプの方が高い汎用性を持ち、対応可能な口開き幅の範囲は広くなりますが、必要以上に本体バーの長いものを選択すると取扱いしづらくなり、また収納場所をとられることになるため、適当な長さのL型クランプを選択することが大切です。
L型クランプのふところの深さは、最大口開きサイズに対して、3分の1から半分程度のサイズが一般的です。深型と呼ばれるもので、最大口開きサイズと同サイズ程度です。ふところの深さは、材料を挟む位置を想定して決めます。重い材料を浮かせて固定するときなど、より深い位置で材料を挟みたいときは、ふところのサイズが大きいものを選択します。
本体バー (腕) の太さや、材質がスチール製や、ニッケルクロムメッキ、鋳鉄製のものがあり、強度が違ってきます。
ネジを回すハンドルはC型クランプと同じ、てこの原理で開閉できるT型ハンドルと、ドライバーのようなグリップタイプがあります。強くネジ締めしたいときはT型、微調整をしながら締めたいときはグリップタイプなど、作業性を考慮してハンドルタイプを選択すると良いです。
*一部商社などの取扱い企業なども含みます。
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社アーム産業 |
23.1%
|
| 2 | 藤原産業株式会社 |
15.4%
|
| 3 | 東邦工機株式会社 |
15.4%
|
| 4 | 株式会社イチネンMTM |
11.5%
|
| 5 | ボンダス・ジャパン株式会社 |
11.5%
|
| 6 | 株式会社日神 |
11.5%
|
| 7 | 株式会社スーパーツール |
3.8%
|
| 8 | 株式会社美坂 |
3.8%
|
| 9 | 株式会社ロブテックス |
3.8%
|
64 点の製品がみつかりました
64 点の製品
株式会社スーパーツール
130人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
100.0% 返答率
28.8時間 返答時間
■特徴 ・レール上を締め付け本体がスライドしますので、スピーディーな締め付けが可能なバーハンドル付タイプです。 ・標準型 (FC-E) は、オプションにてワー...
株式会社アーム産業
520人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
36.1時間 返答時間
工作物の加工時に工作物を挟み、締め付けて固定する工具です。 ■土木・建築・家具製造・板金・鉄工業者などが用いる工具です。 ・木工作業・溶接作業など、...
10種類の品番
株式会社アーム産業
560人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
36.1時間 返答時間
工作物の加工時に工作物を挟み、締め付けて固定する工具です。 ■土木・建築・家具製造・板金・鉄工業者などが用いる工具です。 ・木工作業・溶接作業など、...
10種類の品番
株式会社アーム産業
510人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
36.1時間 返答時間
工作物の加工時に工作物を挟み、締め付けて固定する工具です。 ■土木・建築・家具製造・板金・鉄工業者などが用いる工具です。 ・木工作業・溶接作業など、...
10種類の品番
ムラテックKDS株式会社
310人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
41.4時間 返答時間
■注意事項 ・パイプは外径Φ27.2 (mm) をご使用ください (パイプ規格：STPG/STK) ・仮止めクランプとしてご使用ください ・足場の固定や危険を伴う構造物の固...
2種類の品番
新潟精機株式会社
20人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
42.1時間 返答時間
■特徴 ・レベルニック用のL型兼用ベースです。 ・適用レベルニックを取り付けることでX軸、Y軸以外にZ軸測定も可能になります。 ・Z軸測定に便利なマグネット...
ムラテックKDS株式会社
370人以上が見ています
最新の閲覧: 9時間前
100.0% 返答率
41.4時間 返答時間
■製品概要・特徴 ・締付け力：900kg ・延性の高い高強度ダグタイル鋳鉄アーム ・熱間厚延鋼材を採用した強靭なバー ・2倍の早さで締付け可能なダブルスクリュ...
5種類の品番
新潟精機株式会社
10人以上が見ています
最新の閲覧: 16時間前
100.0% 返答率
42.1時間 返答時間
■特徴 ・レベルニック用のL型兼用ベースです。 ・適用レベルニックに取り付けることで垂直測定が可能です。 ・130°V溝付です。
7,636 円
1,521 円
17,906 円
Metoreeに登録されているL型クランプ64製品の2025年3月30日時点での価格データを元に算出しています。
