【2023年版】圧縮試験機 メーカー34社一覧
圧縮試験機についての概要、用途、原理などをご説明します。また、圧縮試験機のメーカー34社一覧や企業ランキングも掲載しておりますので是非ご覧ください。圧縮試験機関連企業の2023年08月注目ランキングは1位:株式会社マルイ、2位:株式会社前川試験機製作所、3位:株式会社島津製作所となっています。
圧縮試験機とは
圧縮試験機は、部材に圧縮する方向に力をかけて部材の挙動を確認したり、部材を圧縮破壊させて、物理特性を測定する時に使用する試験機です。
主に、試験時に発生する力と変位を所定の時間経過で測定し続けることができます。
ロードセル（力を測定するセンサー）の向きを変えることで、引張り方向の試験を行えるものもあります。

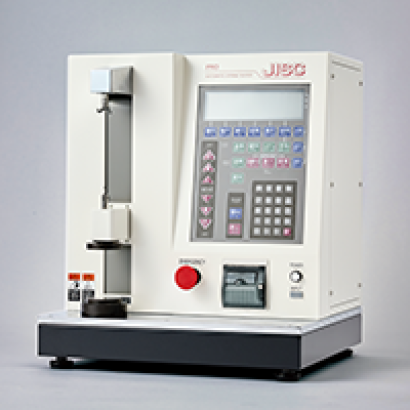

各社から卓上のコンパクトなサイズの試験機（数Nの測定）から、コンクリートや金属の圧壊に使用するサイズの試験機（数千kNの測定）まで、幅広くラインナップされています。
圧縮試験機の使用用途
研究室や材料メーカでの基礎研究における、材質の圧縮に対する物理特性を確認する時や、工業メーカでの圧縮による破壊試験実施等で使用することがあります。
各所の工業研究所・工業試験場に設置されていることも多く、使用申請をすることで、試験機購入の金額よりも比較的安価（1時間で数千円）で使用することができます。
シンプルな形状で持ち運び可能なワークで、ワーク設置に専用の治工具が不要、試験条件（ヘッドスピード、想定ストローク）がすでに決まっている、ワーク数が決まっている等、事前の段取りを行うことで、工業試験場でも、十分対応できるケースは多数あります。
圧縮試験機の原理
ワークを設置する台座と、上部にロードセルが取り付けられる可動部があり、ロードセルの測定値を取り込むPC等やタッチパネルから構成されています。
コントローラやPCから操作し、可動部を下に移動させ、ワークを台座と可動部で挟み込み、その状態で圧縮方向に力を負荷します。負荷する力をロードセルで測定することで、圧縮方向に発生している力を測定することが可能です。
可動部の位置データとロードセルの荷重データから、ワークの圧縮特性を把握することが可能です。例えば、炭素鋼の様な、ぜい性材であれば、圧縮破壊までの圧縮弾性率や破損荷重が測定でき、銅のような延性材であれば、圧縮弾性率や破損荷重や降伏荷重等の測定が可能です。これは、位置データと荷重データとを試験中1秒間で数点から数十点のデータ取得が、試験開始直後から試験終了まで継続して取得し続けれるため可能になります。
また、これらの試験データは数値で確認することもでき、システムのインターフェースでグラフにして可視化することも可能です。
参考文献
https://www.minebeamitsumi.com/product/mcd/1182012_6189.html
https://www.an.shimadzu.co.jp/test/products/mtrl03/index.htm
https://www.aandd.co.jp/products/electronic/sp-digital_caliper_other/sp-force_gauge/mct/
http://www.maekawa-tm.co.jp/product02.html
圧縮試験機のメーカー34社一覧
*一部商社などの取扱い企業なども含みます。
企業の並び替え
- 標準
- 従業員数順
- 資本金の大きい順
- 設立年古い順
- 設立年新しい順
- 上場企業順
圧縮試験機 2023年08月のメーカーランキング
*一部商社などの取扱い企業なども含みます2023年08月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社マルイ |
19.0%
|
| 2 | 株式会社前川試験機製作所 |
14.3%
|
| 3 | 株式会社島津製作所 |
9.5%
|
| 4 | ミネベアミツミ株式会社 |
9.5%
|
| 5 | 藤原産業株式会社 |
4.8%
|
| 6 | Instron |
4.8%
|
| 7 | 株式会社丸東製作所 |
4.8%
|
| 8 | 株式会社エー・アンド・デイ |
4.8%
|
| 9 | テスター産業株式会社 |
4.8%
|
| 10 | 株式会社安田精機製作所 |
4.8%
|
注目ランキング導出方法について
注目ランキングは、2023年8月の圧縮試験機ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
- ミネベアミツミ: 92,039人
- 島津製作所: 13,499人
- ダルトン: 361人
設立年の新しい会社
- 桜華: 2008年
- 島津サイエンス西日本: 2005年
- 藤原産業: 1983年
歴史のある会社
- 島津製作所: 1875年
- 前川試験機製作所: 1919年
- 西山製作所: 1934年
圧縮試験機の製品 31件
圧縮試験機31製品が登録されています。
株式会社前川試験機製作所
実大木材 油圧式短柱圧縮試験機 A-Lシリーズ
Compression Testing Machine for short Timber Column 実大木材 油圧式短柱圧縮試験機 A-Lシリーズ 本シリーズは、主に建築物の構造...
株式会社前川試験機製作所
油圧式万能試験機 MRA-F2シリーズ
MRA-F2シリーズは吾種材料や製品の引張・圧縮・曲げなどの試験を目的として開発された汎用性の高いコンピュータ計測制御式万能試験機で...
オレンジサイエンス株式会社
圧縮試験機 Micro tester
マイクロスケール圧縮強度測定装置(MicroTester G2・LT) セルスケール(CellScale：Canada)社のMicroTesterはサンプルを押し込む細いワ...
株式会社前川試験機製作所
全自動耐圧試験機 ACA-B2シリーズ
前川ACA-B2シリーズ耐圧試験機は、コンクリート・モルタル・石材・ブロック炉材その他各種材料の圧縮・曲げ強度試験機として、前川独自...
株式会社前川試験機製作所
全自動耐圧試験機 ACA-F1シリーズ
日本語対応で、人に優しいタッチ画面、機能も充実、しかもフレックスです。 前川ACA‐ Flシリーズ耐圧試験機は、コンクリート・モルタル...
株式会社前川試験機製作所
油圧式万能試験機 大容量MR-B1シリーズ
本機は各種材料や製品の引張・圧縮、曲げなどの試験を目的として開発された汎用性の高いデジタル・アナログ両用表示型万能試験機です。 ...
株式会社前川試験機製作所
中速載荷試験機 SHM / HHSシリーズ
油圧バランス型サーボ制御式 最大載荷速度 4〜20 m/sec 主な特徴 ・独自の油圧制御装置による安定した高速一定載荷試験を実現しました...
株式会社東海試験機製作所
ホイール圧縮試験機
自動車 (4輪) のスチールホイールの最大20インチまでの圧縮評価が可能です。2輪用も対応可能です。 用途：自動車のスチールホイールの...
