ばね蝶番のメーカー19社一覧や企業ランキングを掲載中！ばね蝶番関連企業の2025年8月注目ランキングは1位:スガツネ工業株式会社、2位:株式会社キッソオ、3位:有限会社カジタニ金属となっています。 ばね蝶番の概要、用途、原理もチェック！
ばね蝶番とは、蝶番とコイルばねを組み合わせたものです。
外力を加えて角度を変えても、外力を解除することでばねの復元力により初期角度に戻る機能を備えています。ばね蝶番は主に自動で閉じさせたい扉などの回転機構として使用されます。
ばね蝶番の復帰機能を利用することで、開口動作のみで扉の開閉が可能です。適切な回転機構に使用することで、作業の効率化やユーザビリティの向上、閉め忘れの防止など多くの利点を得ることができます。
2025年8月の注目ランキングベスト9
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | スガツネ工業株式会社 |
20.0%
|
| 2 | 株式会社キッソオ |
13.3%
|
| 3 | 有限会社カジタニ金属 |
13.3%
|
| 4 | タキゲン製造株式会社 |
13.3%
|
| 5 | 有限会社加賀スプリング製作所 |
13.3%
|
| 6 | 四方工業株式会社 |
6.7%
|
| 7 | 三菱製鋼株式会社 |
6.7%
|
| 8 | 日東工器株式会社 |
6.7%
|
| 9 | 竹内工業株式会社 |
6.7%
|
項目別
使用用途
#医療機器
#建築建具
#産業機械ゲート
#車両ドア
#電子機器蓋
トルク特性
一定トルク型
可変トルク型
自由トルク型
材質
ステンレス製
鉄製
樹脂製
取り付け方式
面付け型
埋め込み型
クランプ型
対応ガラス厚 mm
8 - 9
9 - 10
10 - 12
対応ガラス幅 mm
700 - 750
750 - 800
材質
ABS樹脂
AES樹脂
POM
アルミニウム合金
ステンレス鋼
ポリアセタール
ポリアミド
ポリプロピレン
りん青銅
亜鉛合金
塩化ビニール
鋼板
四フッ化エチレン樹脂
真鍮
鉄
許容ガラス荷重 kg
30 - 40
40 - 50
50 - 70
開き角度 °
0 - 50
50 - 150
150 - 200
200 - 300
トルク N・m
0 - 1
1 - 5
5 - 10
10 - 16
耐荷重 kg
0 - 30
30 - 60
60 - 100
スガツネ工業株式会社
260人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
15.6時間 返答時間
■特徴 ・スプリングの力で、扉が自動的に閉まります。 ・スプリングの強さを調節できます。 ・ステンレス鋼仕様は、軸・ばねを含めステ...
株式会社ディオ
240人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
0.6時間 返答時間
■特徴 ・シンプルなデザイン ・十分な閉扉力 ・ストップメカニズム内蔵 (ストップ付の場合) ・簡単な閉じ速度調整 ・防滴仕様 ・自動温...
日東工器株式会社
190人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■122ATシリーズ丁番型 ・枠側羽根先端のカットにも対応した取付穴位置 ・強弱2つのスプリングとその切替機構で小型ながら力強い閉扉力 ...
株式会社ホシモト
220人以上が見ています
最新の閲覧: 13時間前
返信の比較的早い企業
100.0% 返答率
19.2時間 返答時間
■特徴 ・右開き用・左開き用があります。 ・本図は右を示し、左は勝手違いとなります。 ■材質 鉄 (SPCC) 1.5t ■用途 各種BOX ■備考 ...
120人以上が見ています
■特長 ・トルクは調整ねじを回すことにより調整可能です。 (±5％) ・スプリングの反力により、重い上蓋を軽く持ち上げられます。 ・ダ...
スガツネ工業株式会社
270人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
15.6時間 返答時間
■特徴 ・扉を手前と奥の両方向に開けられる自由丁番です。 ・スプリングの力で、扉が自動的に閉まります。 ・スプリングの強さを調節で...
株式会社ハーフェレ・ジャパン
140人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
48.3時間 返答時間
■梱包内容 ・ダブルアクションスプリングヒンジ 2個 ・カブセ取付プレート 2枚 ・取付け部品 ・取扱説明書 ■追加情報属性 対応ガラス...
株式会社シブタニ
60人以上が見ています
返信のとても早い企業
100.0% 返答率
3.0時間 返答時間
芯棒にスプリングが入っています。
株式会社シブタニ
50人以上が見ています
返信のとても早い企業
100.0% 返答率
3.0時間 返答時間
芯棒にスプリングが入っています。
株式会社シブタニ
30人以上が見ています
返信のとても早い企業
100.0% 返答率
3.0時間 返答時間
芯棒にスプリングが入っています。
株式会社丸栄産業
70人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
4.0 会社レビュー
100.0% 返答率
24.1時間 返答時間
■特長 開放状態でもレバ−が振らつかないアームキャッチです。 ■用途 計測機器・制御盤・分電盤等 ■注意事項 サラねじ又はサラリベット...
日東工器株式会社
150人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■100PCシリーズ丁番型 ・屋外使用が可能な防滴仕様 ・簡単な閉じ速度調整 ・温度補正機構を内蔵し環境温度の変化に影響なく閉じ速度をほ...
中西産業株式会社
40人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
100.0% 返答率
8.5時間 返答時間
■注記 ・左右勝手なし ・H20-12B・TH20-15Bはバネ付きです ・バネは施錠方向にテンションがかかっています
中西産業株式会社
20人以上が見ています
返信の早い企業
100.0% 返答率
8.5時間 返答時間
■注記 ・左右勝手なし ・TH-10Bはバネ付きです ・バネは施錠方向にテンションがかかっています
120人以上が見ています
■特長 ・本体円筒径がφ20のスリムな形状でドアの美観を損ないません。 ・取り付けは面付けなので、掘り込み・差し込み加工が不要の簡単...
株式会社栃木屋
380人以上が見ています
最新の閲覧: 23時間前
返信の比較的早い企業
100.0% 返答率
30.5時間 返答時間
■特長 小型のステンレス製パチン錠です。TL-2と取付寸法に互換性があります。 ■用途 計測機器・制御盤・分電盤
株式会社冨澤
20人以上が見ています
■丁番の種類/蝶番の種類 株式会社冨澤では、蝶番・長蝶番・裏蝶番・平型蝶番・薄口・厚口蝶番・重量蝶番・旗蝶番・抜き蝶番・抜差し蝶番...
株式会社ハーフェレ・ジャパン
140人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
48.3時間 返答時間
■梱包内容 ・ダブルアクションスプリングヒンジ 2 個 ・取付け部品一式 ・取扱説明書 ■追加情報属性 対応ガラス厚：8mm、10mm、12mm
日東工器株式会社
130人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■100PCシリーズ丁番型 ・屋外使用が可能な防滴仕様 ・簡単な閉じ速度調整 ・温度補正機構を内蔵し環境温度の変化に影響なく閉じ速度をほ...
70人以上が見ています
■特長 ・本体円筒径がφ20のスリムな形状でドアの美観を損ないません。 ・取り付けは面付けなので、掘り込み・差し込み加工が不要の簡単...
株式会社栃木屋
270人以上が見ています
最新の閲覧: 8時間前
返信の比較的早い企業
100.0% 返答率
30.5時間 返答時間
■特長 開放状態でもレバーが振らつかないアームキャッチです。 ■用途 計測機器・制御盤・分電盤等 ■注意事項 サラねじ又はサラリベッ...
株式会社やまと商社
220人以上が見ています
最新の閲覧: 1時間前
■構造・特徴 ・バネ仕様スラスト方式で世界最小、高安定度トルクを実現 ・重みのある扉や蓋など自動またわ補助機器として最適 ・必要な...
日東工器株式会社
170人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■100PCシリーズ丁番型 ・屋外使用が可能な防滴仕様 ・簡単な閉じ速度調整 ・温度補正機構を内蔵し環境温度の変化に影響なく閉じ速度をほ...
株式会社栃木屋
360人以上が見ています
最新の閲覧: 20時間前
返信の比較的早い企業
100.0% 返答率
30.5時間 返答時間
■特長 スプリングによる締付力があるアームキャッチです。あらゆる機器に幅広く使われています。 ■用途 計測機器・工作機械・建設機械...
70人以上が見ています
■特長 ・本体円筒径がφ20のスリムな形状でドアの美観を損ないません。 ・取り付けは面付けなので、掘り込み・差し込み加工が不要の簡単...
日東工器株式会社
130人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
24.5時間 返答時間
■143ATシリーズ丁番型 羽根先端カットにも対応した取付穴位置 ■標準セット内容 ・スプリングヒンジ ・ダンパーヒンジ ・スプリングピン...
90人以上が見ています
■特長 ・任意の角度を保持できるフリーストップ仕様です。 ・作動範囲内の往復のトルクは一定です。 ■用途 液晶モニターや監視カメラな...
株式会社栃木屋
340人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.5時間 返答時間
■特長 コーナー用のアームキャッチです。アーム部分には、スプリングによる締付効果もあります。 ■用途 計測機器・工作機械等 ※特注品...
90人以上が見ています
■特長 ・任意の角度を保持できるフリーストップ仕様です。 ・作動範囲内の往復のトルクは一定です。 ■用途 液晶モニターや監視カメラな...
株式会社栃木屋
300人以上が見ています
最新の閲覧: 43分前
返信の比較的早い企業
100.0% 返答率
30.5時間 返答時間
■特長 キャッチクリップのアームのふらつきを防止します。 ■用途 キャッチクリップ用 ※特注品のご相談承ります。
検索結果 41件 (1ページ/2ページ)
ばね蝶番とは、蝶番とコイルばねを組み合わせたものです。
外力を加えて角度を変えても、外力を解除することでばねの復元力により初期角度に戻る機能を備えています。ばね蝶番は主に自動で閉じさせたい扉などの回転機構として使用されます。
ばね蝶番の復帰機能を利用することで、開口動作のみで扉の開閉が可能です。適切な回転機構に使用することで、作業の効率化やユーザビリティの向上、閉め忘れの防止など多くの利点を得ることができます。
ばね蝶番は、郵便ポストの蓋部分やゴミ箱上面の蓋部分など、身の回りの多くの製品に活用されています。比較的小さな力でも動かすことができる部分に多用されており、安価で大きな役割を果たしている部材の1つです。
その他、産業用機械部品として用いられることもあります。加工材を仮固定する際などに手軽にコイルばねの力で挟むことができるため、作業性の向上に貢献しています。
なお、ばね蝶番は通常の蝶番と同様に、一方の板を固定側部材に固定し、もう一方の板を回転部材に固定することで設置します。
固定側部材を固定し、回転側部材に外力を加えると、2つの板を接続する軸を回転中心として回転側部材が回転し、同時にコイルばねが変形します。その後外力を解除すると、ばねの復元力により蝶番が元の角度に戻る力が働くため、回転側部材が元の位置に戻ります。

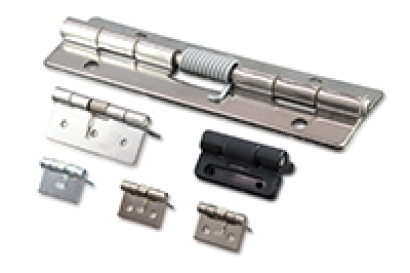

ばね蝶番は、通常の蝶番のピンと呼ばれる軸部分にコイルばねを通し、ばねの両端を蝶番の両側の板にそれぞれ固定するという単純な構造となっています。蝶番が変形するとコイルばねが捻られることで弾性エネルギーが蓄積され、外力を解除すると弾性力として働き、初期位置に復帰します。
繰り返し開閉動作を繰り返すと、蝶番の軸部分と軸を受けている管と呼ばれる部分の摩耗が進み、開閉時の動作が不安定になって来ます。摩耗を防ぐためには、適切な注油が必要です。
また、軸部分だけではなくばねが腐食により破損したり、繰り返しの動作によりばねが弱くなったりします。そのため、取付部よりも可動部が先に寿命を迎えることが多いです。
取付は蝶番側に穴が開けられており、固定側部材とネジ止めやリベットでの固定が一般的です。固定側部材が金属であれば、穴の合いていない蝶番と溶接して固定することもあります。
ネジ止めやリベットなどは繰り返し使用することで固定力が落ちてくるケースが多いですが、溶接では長期的な使用でも固定力を持続させることができます。自動で閉じる扉は身の回りに多くありますが、軸経が数mm程度の蝶番に設置するコイルばねの復元力には限界があるため、初期位置に復帰するために大きな力が必要な扉には使用できません。
ただし、比較的軽量な扉であれば使用する場合があります。玄関などの比較的重量が大きい扉には、ばねとダンパを組み合わせたドアクローザーを使用する場合が多いです。その場合、装置を取り付ける場所を追加で設ける必要があります。
コイルばねの初期角度や線径を変更することで、ばね蝶番の初期角度や復元力の強さを調整できます。ただし、ばねの復元力を大きく設定すると、ばねを変形させるために必要な力も大きくなるため、扉を開く力の大きさを考慮する必要があります。
加えて、ばねの復元力を大きく設定すると扉が閉まる際に指を挟まれ怪我をする危険性が高いです。安全面にも配慮し、必要に応じてゴム材による保護やダンパの設置などを行う必要があります。
単純に取り付けただけのばね蝶番では 、ばねに蓄積した弾性エネルギーは一方的に開放されますが、中にはダンパが蝶番に内蔵された蝶番があります。
その他、ばねのエネルギーを応用し、重量のある扉を小さな力で開けられるようにした蝶番やばねの強さを段階的に調整できるばね蝶番もあります。また、簡易的なばね蝶番でも扉に取り付ける個数を調整することで、扉の閉まる強さを調整できます。
