XY軸ネジ送りステージ
ツクモ工学株式会社

ツクモ工学株式会社の対応状況

返答率

100.0%

返答時間

0.6時間

返信のとても早い企業


無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■概要

・XY軸ネジ送りステージは、ショートストロークの微動調整に優れたXY軸ステージです。 ・各ネジで各軸のステージを移動し、各クランプで位置を固定できます。X12-001, 002のクランプはM2ナベネジです。 ・駆動方式は、ネジ (P=0.5mm) 、移動ガイドはアリ溝式を採用しています。 ・小型・軽量な構造は、組込用途にも適しています。 ・X12-102では、上面スペーサ(AD-604)を利用することで、異なるステージ製品との組み合せが可能となります。 ・材質  :真鍮 ・表面処理:クロムメッキ

■製品の固定

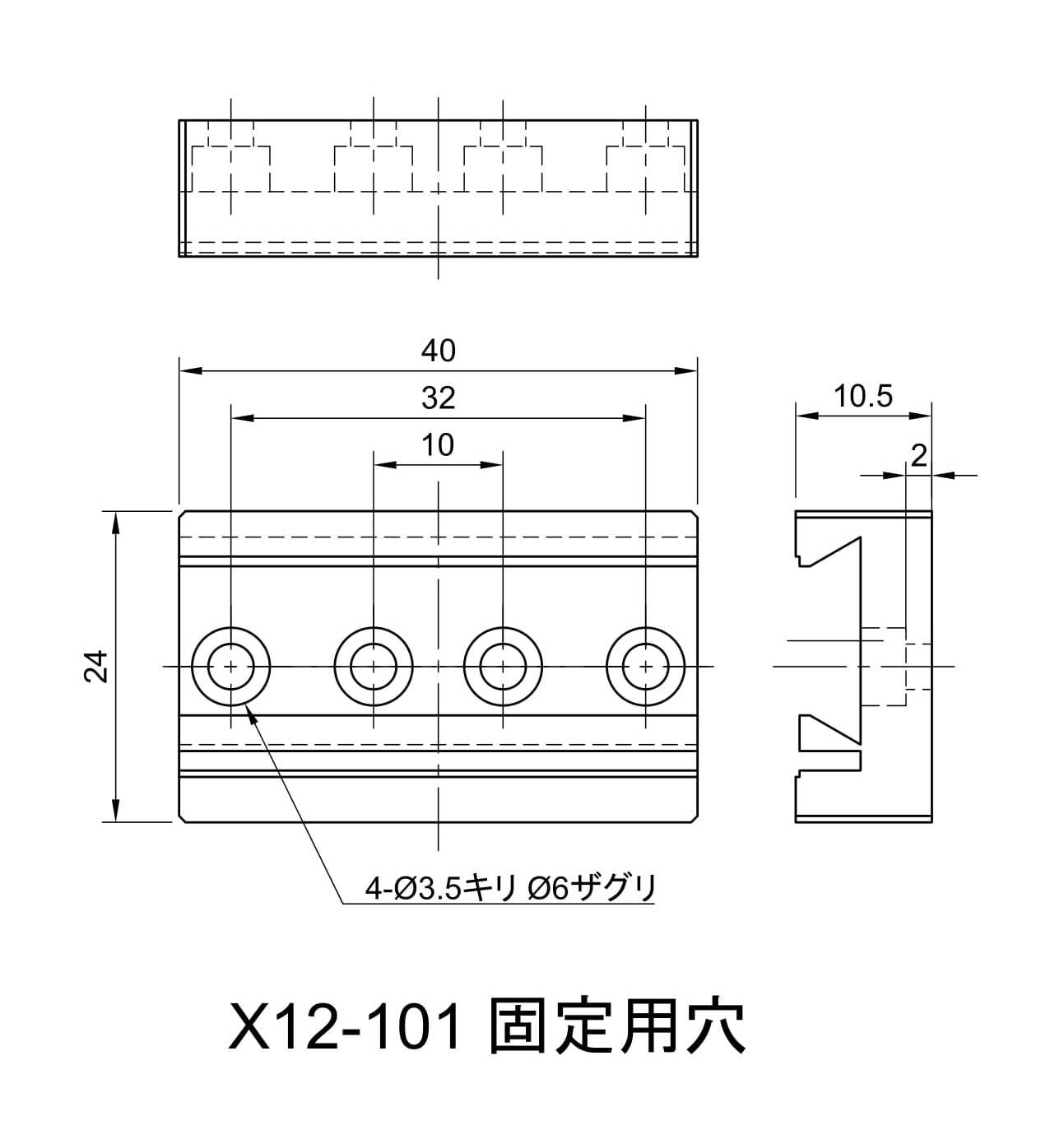

・本製品は、最下部部品にある穴(キリ穴とザグリの組合せ)にキャップボルトを用いて固定できます。 ・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

  • シリーズ

    XY軸ネジ送りステージ

この製品を共有する


260人以上が見ています

最新の閲覧: 5時間前


返答率: 100.0%

返答時間: 0.6時間


無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません


精密ステージ注目ランキング

もっと見る

精密ステージの製品414点中、注目ランキング上位6点

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

精密ステージ注目ランキング (対応の早い企業)

返答時間が24時間以内の企業の中での注目ランキング

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています


XY軸ネジ送りステージ 品番4件

フィルター
商品画像 品番 価格 (税抜)
XY軸ネジ送りステージ-品番-X12-001

X12-001

¥21,000

25×25 mm

±5 mm

±5 mm

3 kgf (29.4 N)

0.16 kg

XY軸ネジ送りステージ-品番-X12-002

X12-002

¥23,000

40×40 mm

±7 mm

±7 mm

3 kgf (29.4 N)

0.40 kg

XY軸ネジ送りステージ-品番-X12-101

X12-101

¥24,000

24×30 mm

±5 mm

±5 mm

3.5 kgf (34.3 N)

0.22 kg

XY軸ネジ送りステージ-品番-X12-102

X12-102

¥30,000

40×60 mm

±7.5 mm

±7.5 mm

7.5 kgf (73.5 N)

0.70 kg
