パワーインダクタのメーカー24社一覧や企業ランキングを掲載中！パワーインダクタ関連企業の2025年6月注目ランキングは1位:パナソニックインダストリー株式会社、2位:太陽誘電株式会社、3位:パナソニック株式会社となっています。 パワーインダクタの概要、用途、原理もチェック！

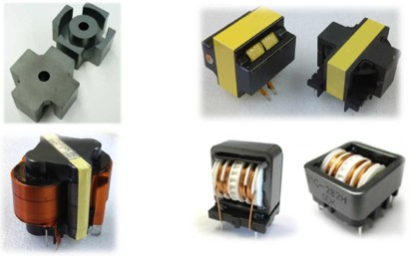

パワーインダクタとは、インダクタの中でも電源回路に用いられるコイルの素子です。
パワーチョークとも呼ばれます。基本の構造は、積層技術で巻き線を形成したもの、棒状のコアに巻き線を施したもの、ドラム型のコアに巻き線を巻き付けたものの3種類です。
パワーインダクタを含むインダクタは、直流電流を通しますが、交流電流を通りにくくする性質を持っています。この性質を利用し、電圧変換のための回路の高周波ノイズ除去に利用されています。
交流電流の通りにくさを表すのがインピーダンスであり、以下のインダクタのインピーダンスの公式からもこの性質を容易に説明できることがわかります。
インダクタのインピーダンス[Ω]ZL=jωＬ
(L: インダクタンス[H] ω: 角周波数[rad/s])
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | パナソニックインダストリー株式会社 |
11.0%
|
| 2 | 太陽誘電株式会社 |
11.0%
|
| 3 | パナソニック株式会社 |
7.3%
|
| 4 | ミツミ電機株式会社 |
7.3%
|
| 5 | サガミエレク株式会社 |
7.3%
|
| 6 | ミカサ商事株式会社 |
6.1%
|
| 7 | 東京コイルエンジニアリング株式会社 |
6.1%
|
| 8 | TDK株式会社 |
6.1%
|
| 9 | スミダコーポレーション株式会社 |
4.9%
|
| 10 | Core Master Enterprise Co., Ltd. |
3.7%
|
業界別
🏥 医療項目別
使用用途
#車載電装
#通信機器
#産業機器
#医療機器
#民生機器
#電源回路
#照明機器
#モーター制御
#バッテリーマネジメント
#センサモジュール
インダクタンス μH
0 - 0.1
0.1 - 1
1 - 10
10 - 100
100 - 1,000
定格電流 A
0 - 1
1 - 2
2 - 3
3 - 4
4 - 5
5 - 10
10 - 100
直流抵抗 mΩ
0 - 10
10 - 50
50 - 100
100 - 200
200 - 500
使用温度範囲 ℃
-60 - -40
-40 - -20
-20 - 0
0 - 100
100 - 120
120 - 150
150 - 200
直流重畳許容電流 A
0 - 1
1 - 2
2 - 3
3 - 4
4 - 5
5 - 6
6 - 7
7 - 8
8 - 9
9 - 10
10 - 20
温度上昇許容電流 A
0 - 1
1 - 2
2 - 3
3 - 4
4 - 5
5 - 6
6 - 7
7 - 8
8 - 9
測定周波数 MHz
0 - 0.1
0.1 - 1
1 - 5
5 - 10
10 - 30
パナソニックインダストリー株式会社
100人以上が見ています
最新の閲覧: 24分前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■製品特長 ・小型化、大電流対応で、ECUの電源回路の省スペース化に貢献 (フェライトタイプ比 30-50％小型化可能) ・低損失で電源の高...
太陽誘電株式会社
1970人以上が見ています
最新の閲覧: 11分前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。低コアロス。低Rdc。 ■主な用途 スマートフォン...
10種類の品番
パナソニックインダストリー株式会社
100人以上が見ています
最新の閲覧: 23分前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■商品概要 独自構造のフレームコイル＋金属磁性材採用により、小形化、大電流、低損失化を実現 ■製品特徴 ・コア回路に適した大電流対...
株式会社トーキン
2660人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
64.5時間 返答時間
■概要 独自の高効率金属ダストコアやフェライトコアなど材料技術を活かして、小型、ハイパワー、省電力を実現した高性能インダクタです...
10種類の品番
高千穂交易株式会社
1450人以上が見ています
最新の閲覧: 8時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
22.1時間 返答時間
■製品概要 ポットコア使用の完全閉磁路構造として極端に漏えい磁束を抑えたSHPシリーズは高密度実装におけるノイズ低減に大きな効果を発...
5種類の品番
ウルトエレクトロニクスジャパン株式会社
120人以上が見ています
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■特徴 ・コンパクトな多層タイプ ・最大3.8Aの高電流アプリケーションに適しています ・4 つのサイズと 3 つの異なるタイプ (ロー プロ...
太陽誘電株式会社
1440人以上が見ています
最新の閲覧: 7分前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。低コアロス。低Rdc。 ■主な用途 スマートフォン...
6種類の品番
武蔵野通工株式会社
210人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
48.6時間 返答時間
ドラムコア、ファインメットコアを使用したパワーインダクタです。
太陽誘電株式会社
2860人以上が見ています
最新の閲覧: 52分前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。低コアロス。低Rdc。 ■主な用途 スマートフォン...
10種類の品番
太陽誘電エナジーデバイス株式会社
450人以上が見ています
最新の閲覧: 19時間前
■特徴 ・直流重畳特性に優れた金属系磁性材料を使用 ・低コアロス ・低Rdc ■主な用途 スマートフォン、タブレットPC等の小型DC/DCコン...
高千穂交易株式会社
290人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
22.1時間 返答時間
■製品概要 独自製法によるMCPシリーズは金属磁性粉末にコイルを内蔵してシート状にプレスし、電極をスパッタリングして形成。超小型化、...
株式会社アイペック
90人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
1.4時間 返答時間
低周波用途に最適な珪素鋼板を採用した低価格タイプです。大電流対応品は銅バー接続が可能です。 ■特徴 商用周波など低い周波数でコス...
ウルトエレクトロニクスジャパン株式会社
110人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■特徴 ・フェライトに巻かれたワイヤー ・5%の許容範囲はリクエストに応じて利用可能です ■アプリケーション ・チューナー、トランスポ...
太陽誘電株式会社
2070人以上が見ています
最新の閲覧: 2時間前
■特徴 積層。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
武蔵野通工株式会社
190人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
48.6時間 返答時間
平角線とフェライトコア (分散ギャップ) による渦電流損失の少ないコンパクトなパワーインダクタです。
太陽誘電株式会社
1590人以上が見ています
最新の閲覧: 1時間前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
株式会社アイペック
160人以上が見ています
返信のとても早い企業
100.0% 返答率
1.4時間 返答時間
従来構造に比して約1/2の体積を実現。装置の小型化/軽量化が可能。損失も小さいため、効率のアップにも貢献。大電流対応品は銅バー接続...
ウルトエレクトロニクスジャパン株式会社
120人以上が見ています
最新の閲覧: 1時間前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■特徴 ・理想的な配線保護のためのシールド部品 ・磁気シールド ・400VDCアプリケーション向けに設計 ■アプリケーション ・PI LinkSwit...
太陽誘電株式会社
1660人以上が見ています
最新の閲覧: 2時間前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
太陽誘電エナジーデバイス株式会社
380人以上が見ています
最新の閲覧: 8時間前
■特徴 ・直流重畳特性に優れた金属系磁性材料を使用 ・低コアロス ・低Rdc ■主な用途 スマートフォン、タブレットPC等の小型DC/DCコン...
WIN SOURCE ELECTRONICS
130人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
64.0時間 返答時間
■概要 固定インダクタは、電子回路でエネルギーを蓄積し、信号をフィルタリングし、電磁干渉を管理するために使用される受動部品です。...
ウルトエレクトロニクスジャパン株式会社
140人以上が見ています
最新の閲覧: 12時間前
返信の早い企業
100.0% 返答率
10.3時間 返答時間
■特徴 ・小さな設置面積6 x 6 mm ・非常に低い二次RDC ・回転比の複数のオプションが利用可能 ・信頼性向上のための独立した溶接/はんだ...
太陽誘電株式会社
4050人以上が見ています
最新の閲覧: 44分前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
株式会社アイペック
100人以上が見ています
返信のとても早い企業
100.0% 返答率
1.4時間 返答時間
JFEスチール製スーパーコアの採用で約20dBの騒音低減。大電流対応品は銅バー接続が可能です。 ■特徴 ・珪素鋼板の中で磁歪の小さいスー...
太陽誘電株式会社
2840人以上が見ています
最新の閲覧: 19時間前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
太陽誘電株式会社
3050人以上が見ています
最新の閲覧: 20分前
■特徴 巻線。メタル系 (MCOIL™) 。パワー。直流重畳特性に優れた金属系磁性材料を使用。 ■主な用途 スマートフォン、タブレットPC等の...
10種類の品番
太陽誘電エナジーデバイス株式会社
220人以上が見ています
最新の閲覧: 3時間前
■特徴 ・直流重畳特性に優れた金属系磁性材料を使用 ・低コアロス ・低Rdc ■主な用途 スマートフォン、タブレットPC等の小型DC/DCコン...
太陽誘電株式会社
2310人以上が見ています
最新の閲覧: 4時間前
■特徴 巻線。パワー。小型、低背インダクタ。大電流に対応。耐落下衝撃に強い構造。 ■主な用途 携帯電話、HDD、DVC、DSC、PDA、液晶デ...
10種類の品番
株式会社アイペック
110人以上が見ています
最新の閲覧: 8時間前
返信のとても早い企業
100.0% 返答率
1.4時間 返答時間
多分割フェライトコアによる渦電流損低減。高リプル電源に最適なパワーインダクタです。取り付け形状、出力形態などのバリエーションも...
検索結果 366件 (1ページ/9ページ)
パワーインダクタとは、インダクタの中でも電源回路に用いられるコイルの素子です。
パワーチョークとも呼ばれます。基本の構造は、積層技術で巻き線を形成したもの、棒状のコアに巻き線を施したもの、ドラム型のコアに巻き線を巻き付けたものの3種類です。
パワーインダクタを含むインダクタは、直流電流を通しますが、交流電流を通りにくくする性質を持っています。この性質を利用し、電圧変換のための回路の高周波ノイズ除去に利用されています。
交流電流の通りにくさを表すのがインピーダンスであり、以下のインダクタのインピーダンスの公式からもこの性質を容易に説明できることがわかります。
インダクタのインピーダンス[Ω]ZL=jωＬ
(L: インダクタンス[H] ω: 角周波数[rad/s])
パワーインダクタは電源回路の電圧供給の安定化のため、家電製品、通信機器、輸送機器など幅広い分野で使用されています。具体的には、スマートフォンや自動車などです。
直流電源の電圧を制御することは、あらゆる電子機器にとって非常に重要です。理由として、電子デバイスには正常動作を保証できる電源電圧範囲が存在するため、各部品に適切な電圧を供給できるかどうかが、安定した回路動作や機器の寿命に影響を及ぼすことが挙げられます。
DC-DCコンバータは電圧を変換する回路であり、安定電圧の供給はパワーインダクタの性能に依存します。コンバータ回路には、電圧を下げる降圧型と上げる昇圧型が存在します。どちらも部品として、スイッチング素子とダイオードとパワーインダクタを含んでいます。
インダクタに交流電流が流れると、電磁誘導によりその電流の時間変化率に比例する誘導起電力が生じます。
誘導起電力[V]e = -L* (dI/dt)
(L: インダクタンス[H] I: 電流[A] t: 時間[sec])
誘導起電力の向きは元の磁束の変化を妨げる方向であるため (レンツの法則) 、それを明示的に示すためにマイナスの符号がついています。電流変化を打ち消す方向の誘導起電力が発生し、交流電流は流れにくくなります。
誘導起電力に関わる比例定数がインダクタンスです (単位はヘンリー[H]) 。電気エネルギーを磁気エネルギーへと変換する能力として表されます。
インダクタンスを大きくするためには、「コイルの断面積を大きくする」「巻き数を多くする」「コアを入れ透磁率を大きくする」といった方法があります。コンバータでの使用ではスイッチング周波数に合わせてインダクタンスが決定されます。
他の用途向けのインダクタと比較するとパワーインダクタは、部品の外寸が大きく、インダクタンスも大きいという特徴があり、より直流電圧の安定供給に適した特性が得られるよう設計されています。
パワーインダクタを選ぶ際は、最初にインダクタンス値とインダクタに流れる許容電流値を考えます。そしてこれらに加え、形状やインダクタンスの周波数特性などを含めて、最適な部品を見極める必要があります。設計対象のDC-DCコンバータにどの程度の効率、出力特性、ノイズ耐性が必要かで判断します。
パワーインダクタでは直流重畳許容電流と温度上昇許容電流が規定されます。インダクタについては、
などの特性があるため、インダクタンス値だけでなく許容電流値も重要です。メーカー各社が幅広い用途向けに多種多様なインダクタを製造しています。たとえば、インダクタンスの大きい部品はDC損失が小さいため効率が高いですが、部品の外寸が大きく、より多くの熱を発生するといったトレードオフがあります。こういった点にも十分注意が必要です。
設計対象の各回路群の直流電源の電圧値が常時一定値を維持することが理想ですが、現実に実現できることはまずありません。しかし、トラブルを未然に防ぐためにも、特性の優れたデバイスを選定することが重要です。
参考文献
