ゆるみ止めナットとは

ゆるみ止めナット

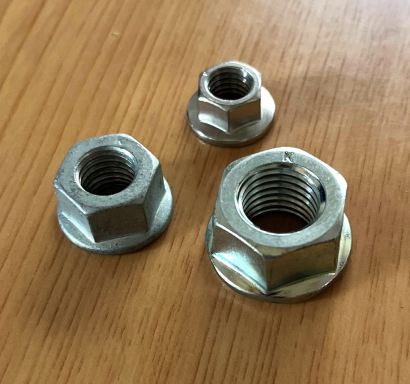

ゆるみ止めナット (英: Lock nut) とは、ゆるみを防ぐ機能や機構を備えたナットです。

一般的にロックナットとも呼ばれています。締め付けられたナットは、振動や衝撃・熱膨張などが原因で、ゆるみが発生することがあります。そのため、ねじのゆるみ防止方法は様々です。

例えば、ナットを2個重ねて使用するダブルナットや、ナットと被締め付け物の間にスプリングワッシャや歯付きワッシャを挟み込む方法、ねじ部に接着剤などを塗布する方法などなあります。これに対して、ゆるみ止めナットはナット1部品のみでゆるみを防止することが可能で、簡単に対策・施工ができる点がメリットです。

ゆるみ止めナットの使用用途

ゆるみ止めナット_図1

図1. ゆるみ止めナットの使用例

ゆるみ止めナットは、ボルト・ナットがゆるむことで損傷や事故を起こすような箇所で使用されています。具体的な例として、自動車や航空機、鉄道の車両・橋梁・建築物が挙げられます。ボルト・ナットのゆるみによる脱落で、損傷や事故が起こる可能性がある製品が大半です。

その他、公園の遊戯施設のブランコチェーン吊り軸部や、ジムのトレーニングマシンのフレーム固定部などにも使用されています。

ゆるみ止めナットの原理

ゆるみ止めナット_図2

図2. ねじによる締め付けとゆるみの原理

ボルト・ナットで被締め付け物を締め付けると、被締結物に圧縮力 (挟み込まれる力) 、ボルト軸部には被締結物から反発する引張力がかかります。この引張力によりボルト・ナットの座面 (被締め付けと接している面) と被締め付け物の間には摩擦力が発生し、ねじは固定されます。

この状態で下記の3つの摩擦力が働き相互に作用し合っています。

おねじとめねじ間の摩擦力
被締結物間の摩擦力
ボルト・ナット座面と被締結物間の摩擦力

この摩擦力が何らかの原因で失われることを、「ねじがゆるむ」と言います。下記に例を示します。

ボルト・ナット座面、もしくは座面に接している被締結物表面の歪みや凹みにより摩擦力が低下
振動で軸力が低下し、おねじとめねじの摩擦力が低下
おねじとめねじ間に油などの潤滑性物質が侵入し摩擦力が低下

ゆるみ止めナットの種類

ゆるみ止めナット_図3

図3. ゆるみ止めナットの種類

ゆるみ止めナットは、形状やゆるみ止め方法などにより、いくつか種類あります。それぞれに特徴と適した用途があるため、ゆるみの原因によって使い分けることが多説です。

ゆるみ止めナットの形状は、下記図4、5を参照してください。

ゆるみ止めナット_図4

図4. ゆるみ止めナットの種類と形状 (1)

ゆるみ止めナット_図5

図5. ゆるみ止めナットの種類と形状 (2)

ゆるみ止めナットのその他情報

1. くさびの原理の応用

図6.くさびの原理

前述したような「ねじのゆるみ」が発生しないように、ゆるみ止めナットはくさびの原理を応用しています。

2つのナット穴の中心軸を偏心させ、ナット同士は円錐状の凹凸はめ込み形状でナットを締め付けることにより、相互の円錐面にくさびの原理で大きな摩擦力を発生させ、ねじをゆるみにくくしています。製品例は「ハードロックナット」で、繰り返し使用することが可能です。

2. ねじ部との摩擦力の向上

図7. フリクションリングロックナットの原理

ナット上面に金属性のバネ効果のあるリングが取り付けられ、ボルトのオスねじ部に接触し摩擦力を高めることで、ゆるみ止め効果が発生します。一般的には、「フリクションリングロックナット」で、製品例は「Uナット」と呼ばれています。

フリクションリングロックナットは、耐熱・耐震性に優れています。また、ナット上面にナイロン製のリングが取り付けられ、締め付けることでナイロンリングとオスねじが接触し、その部分の摩擦力を高める、ゆるみ止め効果が発生します。

製品例として、「ナイロンインサートロックナット」があります。その他、座面の摩擦力を高めた緩み止めの「フランジナット」や、ナットとボルトを貫通するピンで固定し緩み止めの「溝付きナット」なども挙げられます。

参考文献
https://hardlock.co.jp/technical-info/why-hardlock/principle/
https://www.lockfastener.com/product/product_01/

Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。

各社ゆるみ止めナットのカタログを無料一括ダウンロードできます。

ゆるみ止めナットメーカー 31社

*一部商社などの取扱い企業なども含みます。

ステイブルナット　3枚羽根のゆるみ止めナット注目製品
株式会社双和製作所

★リード角に沿った3枚羽根を持つゆるみ止めナット
★軸力が低下しても早期の脱落を防止します
★様々な表面処理にも対応しております

- - 株式会社双和製作所
    自動車部品・電子機器・精密機器・建築・医療etc.のプレス部品加工やゆるみどめナットの製造・販売
  - 会社サイト創業: 1948年従業員数: 24人資本金: 10,000,000円会社詳細
  - 住所: 大阪府富田林市若松町東3-7-26
- 金型設計・製作プレス加工

  1948年に創業し幅広い分野での金属プレス製品を製造して幅広い分野の実績
  ★極小部品から大物にも対応可能
  ★金型設計/製作・試作・量産・表面処理をワンストップで
  ★絞り加工技術で極小ゆるみ止めナットを開発
- - 鍋屋バイテック会社メーカー
    ゆるみ止めナット
  - 会社サイト従業員数: 480人会社詳細
  - 住所: 岐阜県関市桃紅大地1番地
- - 株式会社富士製作所メーカー
    ゆるみ止めナット
  - 会社サイト創業: 1943年会社詳細
  - 住所: 大阪府東大阪市菱江6丁目4番28号
- - 株式会社冨士精密メーカー
    FINE U-NUT
  - 会社サイト創業: 1962年従業員数: 98人資本金: 59,520,000円会社詳細
  - 住所: 大阪府豊中市利倉3丁目14番15号
- - 末廣精工株式会社メーカー
    テンロックナット
  - 会社サイト創業: 1979年従業員数: 86人資本金: 10,000,000円会社詳細
  - 住所: 大阪府堺市美原区木材通4丁目14番14号
- - 有限会社井筒製作所メーカー
    ロックナット
  - 会社サイト創業: 1986年会社詳細
  - 住所: 大阪府大阪市西区本田4丁目1番11号
- - 南電機株式会社メーカー
    ゆるみ止め Uナット
  - 会社サイト創業: 1964年会社詳細
  - 住所: 大阪府大阪市西区立売堀5丁目5番23号
- - ハードロック工業株式会社メーカー
    ハードロックナット
  - 会社サイト創業: 1974年従業員数: 90人資本金: 10,000,000円会社詳細
  - 住所: 大阪府東大阪市川俣1-6-24
- - 第一工業株式会社メーカー商社・代理店
    E-LOCKナット
  - 会社サイト創業: 1946年従業員数: 550人会社詳細
  - 住所: 静岡県浜松市東区大島町955-9
- - 株式会社八幡ねじメーカー商社・代理店
    くさびナット
  - 会社サイト創業: 1946年従業員数: 1,036人資本金: 20,000,000円会社詳細
  - 住所: 愛知県北名古屋市山之腰天神東18
- - 有限会社松田製作所メーカー商社・代理店
    ハードロックナット
  - 会社サイト創業: 1983年会社詳細
  - 住所: 大阪府松原市阿保2丁目55-17
- - シミズ精工株式会社メーカー商社・代理店
    ロックナット
  - 会社サイト創業: 1969年従業員数: 198人資本金: 70,000,000円会社詳細
  - 住所: 大阪府大阪市天王寺区上本町1丁目1番5号
- - 紀州ファスナー株式会社
    ゆるみ止めナット一覧
  - 会社サイト創業: 1957年従業員数: 20人資本金: 10,000,000円会社詳細
  - 住所: 大阪府東大阪市若江南町5丁目3番53号
- - 株式会社後関製作所
    緩み止めナット
  - 会社サイト創業: 1941年従業員数: 60人資本金: 60,000,000円会社詳細
  - 住所: 東京都葛飾区立石6丁目16番1号
- - 株式会社協進精工
    ロックナットスペーサー
  - 会社サイト創業: 1967年資本金: 10,000,000円会社詳細
  - 住所: 香川県さぬき市長尾西1206-2
- - 株式会社ヤマザキアクティブ
    緩み止めナット
  - 会社サイト創業: 1967年資本金: 10,000,000円会社詳細
  - 住所: 長野県埴科郡坂城町大字南条2223-2
- - 株式会社モリシタ
    Uナット
  - 会社サイト創業: 1935年会社詳細
  - 住所: 大阪府寝屋川市楠根北町3-1
- - 株式会社ネジコ
    緩み止めナット一覧
  - 会社サイト創業: 2007年従業員数: 13人会社詳細
  - 住所: 大阪府大阪市平野区長吉川辺3丁目16番43号
- - 株式会社ティ・カトウ
    ゆるみ止めナット「タイトニック」「タイトニック防錆タイプ」
  - 会社サイト創業: 1988年従業員数: 15人資本金: 15,000,000円会社詳細
  - 住所: 東京都千代田区飯田橋4-1-1 飯田橋ISビル8F
- - 株式会社NKE
    緩み止めナット
  - 会社サイト創業: 1983年資本金: 15,000,000円会社詳細
  - 住所: 福岡県福岡市博多区博多駅前3丁目12-21ＮＫＥビル
- - 有限会社ワールドロック
    くさびナット
  - 会社サイト創業: 2001年会社詳細
  - 住所: 兵庫県姫路市白浜町甲402-345
- - 大阪フォーミング株式会社
    緩み止めナット
  - 会社サイト創業: 1971年従業員数: 25人資本金: 10,000,000円会社詳細
  - 住所: 大阪府岸和田市河合町894-2
- - 合同会社YSコーポレーション
    テンタクルナット
  - 会社サイト創業: 2014年会社詳細
  - 住所: 東京都武蔵野市関前４－８－３３
- - ロックファスナー株式会社
    ナイロンナット
  - 会社サイト創業: 1966年資本金: 10,000,000円会社詳細
  - 住所: 大阪府八尾市楠根町4-22-3
- - マハナネジ株式会社
    ハードロックナット
  - 会社サイト創業: 1973年会社詳細
  - 住所: 東京都江東区北砂1丁目3番5号
- - プロスパー洸洋株式会社
    緩み止めナット
  - 会社サイト創業: 2007年従業員数: 23人資本金: 15,000,000円会社詳細
  - 住所: 茨城県神栖市奥野谷6129-19
- - ドゥリマイテック株式会社
    ロックナット
  - 会社サイト創業: 1999年会社詳細
  - 住所: 大阪府大阪市住之江区南港北2-1-10ATCビルITM棟4階J-5
- - オノウエ株式会社
    Uナット
  - 会社サイト創業: 1948年従業員数: 25人会社詳細
  - 住所: 長崎県長崎市五島町1番13号
- - SEN CHANG INDUSTRIAL CO., LTD.
    ゆるみ止めナット
  - 会社サイト会社詳細
  - 本社: 台湾
- - 株式会社タカシマ商社・代理店
    Uナット
  - 会社サイト創業: 1948年従業員数: 270人会社詳細
  - 住所: 東京都千代田区岩本町2-8-13
- - ケイエスティ株式会社商社・代理店
    セルフロッキングナット
  - 会社サイト創業: 1996年従業員数: 7人資本金: 12,500,000円会社詳細
  - 住所: 大阪府大阪市中央区徳井町2-4-14-2F
