FPGA開発の18社一覧や企業ランキングを掲載中!FPGA開発関連企業の2025年6月注目ランキングは1位:株式会社プリバテック、2位:イーエルシステム株式会社 、3位:有限会社エイ・エヌ・ティとなっています。 FPGA開発の概要、用途、原理もチェック!
FPGA開発とは、FPGAをカスタム設計して、求める機能を持つICを開発することです。
FPGAとは、「Field Programmable Gate Array」の略で、開発現場で機能をフログラムできる集積回路のことです。FPGAの中には、演算器、メモリ、レジスタ、簡単な論理回路などの回路が多数配列されています。
何も手を加えなければ、何の機能も持たない回路の配列にすぎませんが、内部の回路を組み合わせ、論理回路を設計することによって、開発者が求める機能を自由に持たせることができます。
FPGA同様にユーザーの希望をカスタマイズできるASIC (Application Specific Integrated Circuit) がありますが、これはカスタム機能を設計してからICを製造するものです。設計・開発に時間がかかるうえ、一度製品になった後は現場で自由に機能を変えることはできません。
2025年6月の注目ランキングベスト10
順位 | 会社名 | クリックシェア |
---|---|---|
1 | 株式会社プリバテック |
24.7%
|
2 | イーエルシステム株式会社 |
11.0%
|
3 | 有限会社エイ・エヌ・ティ |
9.6%
|
4 | 株式会社GEクリエイティブ |
6.8%
|
5 | 新光商事エルエスアイデザインセンター株式会社 |
5.5%
|
6 | 緑屋電気株式会社 |
5.5%
|
7 | 株式会社シーマイクロ |
5.5%
|
8 | 株式会社エヌ・ディ・アール |
4.1%
|
9 | 株式会社テクノクリエイト |
4.1%
|
10 | 株式会社ベクトロジー |
4.1%
|
22 点の製品がみつかりました
22 点の製品
株式会社ソリトンウェーブ
420人以上が見ています
100.0% 返答率
52.1時間 返答時間
HEROプラットフォーム (Heterogeneous Extensible Robot Openプラットフォーム) は、インテリジェントロボット (サービスロボット、医療...
株式会社ワイ・ドライブ
290人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
94.6時間 返答時間

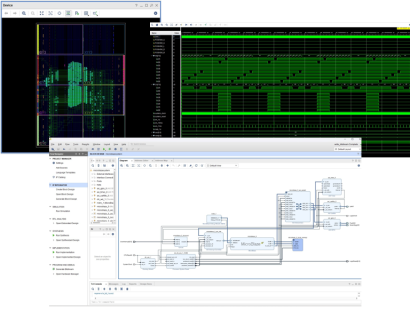

■FPGA開発・組込みシステム構築 経験豊富な技術者が対応するFPGAソリューション開発 ■ALTERA各種に対応します ・PCI Express ・イーサ...
2種類の品番
株式会社ソリトンウェーブ
380人以上が見ています
最新の閲覧: 12時間前
100.0% 返答率
52.1時間 返答時間
HEROプラットフォーム (Heterogeneous Extensible Robot Openプラットフォーム) は、インテリジェントロボット (サービスロボット、医療...
株式会社ソリトンウェーブ
430人以上が見ています
最新の閲覧: 3時間前
100.0% 返答率
52.1時間 返答時間
TerasicのMAX 10 Plusは、Intel FPGAのMAX 10ファミリをベースとしたフル機能の組込み評価キットです。 組み込み開発者が処理ベースのシ...
株式会社ソリトンウェーブ
320人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
52.1時間 返答時間
■特徴 ・FMCインタフェースを介してFPGAトランシーバチャネルをSMAコネクタに変換 ・最大4つのトランシーバチャネルをサポート (FPGAホ...
株式会社ソリトンウェーブ
320人以上が見ています
100.0% 返答率
52.1時間 返答時間
■特徴 ・両端にPCIe x 4コネクタ ・PCIe X4をサポート ・TR4 FPGA開発キットと互換 ・1メートル (3.28フィート) / 2メートル (6.56フィ...
株式会社ソリトンウェーブ
310人以上が見ています
最新の閲覧: 19時間前
100.0% 返答率
52.1時間 返答時間
TR5-Lite Stratix V FPGA開発キットは、最小サイズで最大電力を実現するスリムなフォームファクタPCIeボードです。 1Uシャーシサーバや...
株式会社ソリトンウェーブ
320人以上が見ています
100.0% 返答率
52.1時間 返答時間
HAN Pilotプラットフォーム開発キットは、ARMソフトウェアとFPGAハードウェア開発プラットフォームの組み合わせをユーザーに提供します...
株式会社ソリトンウェーブ
340人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
52.1時間 返答時間
ADC-SoCは、デュアルチャンネル高速ADCを搭載したSoC FPGAマザーボードです。 メインカードは、メインカードの上にDCC (AD / DAデータ...
株式会社ソリトンウェーブ
330人以上が見ています
100.0% 返答率
52.1時間 返答時間
Terasic Spiderは、18個のサーボモーターで駆動される6本足の歩行ロボットです。 これらの18個のサーボモーターは、Terasic Spider内に...
株式会社ソリトンウェーブ
470人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
52.1時間 返答時間
■特徴 ・Terasic 社各種 FPGA ボードで Arduino UNO ボ ードを使用できます ・FPGAボードの40ピン GPIOコネクタに接続し ます ・Arduino...
株式会社ソリトンウェーブ
350人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
52.1時間 返答時間
TSoM (Terasic SoC System on Module) は、Cyclone®V SoCを中核とする小型の統合シングルボードコンピュータです。 SoC SoMには、DDR3...
株式会社ソリトンウェーブ
280人以上が見ています
最新の閲覧: 8時間前
100.0% 返答率
52.1時間 返答時間
Industrial Networking Kit (INK) は、産業用通信および自動化アプリケーション向けの包括的な開発プラットフォームを提供します。この...
株式会社ソリトンウェーブ
280人以上が見ています
最新の閲覧: 15分前
100.0% 返答率
52.1時間 返答時間
Altera Stratix V GX FPGAを使用したTR5 FPGA開発キットは、最大622K LEの大容量で高速動作と伝送を提供します。このボードには4つのFMC...
株式会社ソリトンウェーブ
290人以上が見ています
最新の閲覧: 18時間前
100.0% 返答率
52.1時間 返答時間
ビデオおよびエンベデッド評価キット - マルチタッチfor C5SoCアップグレードキット、第2版 (VEEK-MT2-C5SoCアップグレードキット) は、...
株式会社ソリトンウェーブ
290人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
52.1時間 返答時間
Terasic TR10a-HL Arria 10 GX FPGA開発キットは、大容量と帯域幅のメモリインタフェース、超低レイテンシ通信、および電力効率を要求す...
株式会社ソリトンウェーブ
260人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
52.1時間 返答時間
AI、データセンター、および高周波取引の要求にインスパイアされたTerasicのTR10a-LPQ (DDR4) は、次世代の高性能システムの要求に対応...
アルデック・ジャパン株式会社
420人以上が見ています
最新の閲覧: 6時間前
■製品概要 ・Active-HDL™はWindows®で動作するチーム環境向けFPGAデザイン作成およびシミュレーションの統合ソリューションです。 ・完...
4種類の品番
FPGA開発とは、FPGAをカスタム設計して、求める機能を持つICを開発することです。
FPGAとは、「Field Programmable Gate Array」の略で、開発現場で機能をフログラムできる集積回路のことです。FPGAの中には、演算器、メモリ、レジスタ、簡単な論理回路などの回路が多数配列されています。
何も手を加えなければ、何の機能も持たない回路の配列にすぎませんが、内部の回路を組み合わせ、論理回路を設計することによって、開発者が求める機能を自由に持たせることができます。
FPGA同様にユーザーの希望をカスタマイズできるASIC (Application Specific Integrated Circuit) がありますが、これはカスタム機能を設計してからICを製造するものです。設計・開発に時間がかかるうえ、一度製品になった後は現場で自由に機能を変えることはできません。
FPGA開発は、ICを含む電子機器や基板の開発に欠かせません。通信、車載、医療機器、民生機器、その他あらゆる分野の電子機器開発の現場で、FPGA開発を行っています。
FPGAに必要な機能をプログラムし、実際に電子機器に載せて実機検証を行い、その結果をフィードバックできることは、FPGA開発にメリットがあります。ASIC設計に比べると開発時間が短いため、やり直しやチューンナップも容易です。
また、ASICに比べると生産コストが高いというデメリットがあり、開発段階ではFPGAを使い、設計が確定後、最終製品にはASICを載せるという傾向にありました。しかし、最近では半導体製造技術の向上によりFPGAの高集積化、低コスト化が進み、最終製品にFPGAを使う事例も増えています。
FPGA開発のフローは、基本的にASICなど他のIC開発と同じです。ASIC開発では試作工程を製造部門が担当するのに対し、FPGA開発ではASICの試作に相当する実チップへプログラムを実装する工程も、FPGA開発者が行うことが特徴です。
FPGA開発フローには、以下のような工程があります。
FPGAに実装する機能、FPGAを組み込むシステム上の他の部品とのインターフェース、タイミング制約などの「仕様」をまとめ、仕様に見合うFPGAを剪定します。
VHDL、Verilog-HDLなどのハードウェア記述言語を用いて、論理動作を記述します。
ファンクション・シミュレーションを実施し、論理回路の動作が正しいことを確認します。
HDL記述からFPGA上のゲートで構成される論理式を生成し、さらに論理式を最適化してネットリストを生成します。その後、実際のFPGA上で各回路を配置し、回路間の配線を決めます。この一連の工程をコンパイルと呼びます。
配置・配線情報から、物理的な遅延時間をシミュレーションし、タイミング制約を満足していることを確認します。
生成した回路データをFPGAにダウンロードします。この工程を経て、ゲートの配列にすぎなかったFPGAが、開発者が望む回路へと変わります。
FPGAを動作させ、機能の不具合や性能不足がないことを確認します。動作検証には、評価ボードにFPGAをセットし、評価シミュレーションを流す方法と、実際にFPGAをシステムに搭載して動作させる実機検証とがあります。実機検証は検証にかかる時間が短いため、ゲート規模の大きいFPGA向きです。
FPGAのコード記述に使用するHDLは低水準言語であるため、従来は回路設計ができるハードウェア技術者でなければ記述が難しいものでした。現在は、統合ソフトウェアプラットフォームを用いることでHDLの知識が無くても別のプログラミング言語でFPGA開発をすることができます。
プラットフォームは高級言語を低級言語に変換することで、FPGAの機能を実現しています。TensorflowやPytorchのフレームワークで作成された学習済みのディープラーニングモデルを使用してFPGAの高速化を実現することも可能です。
ASICなどのデバイスではプログラムとメモリ間をジャンプする方式であり、データの格納や取得に電力を使用したり、リアルタイム性の低下が見られていました。FPGAではプログラムとメモリ間のジャンプの必要性は無く、効率的なデータ格納と取得が可能です。また、電力の消費が大きいタスクをオフロードすることも可能です。FPGAは簡単にハードウェアの効率化を実現できます。
参考文献
http://www.ieice-hbkb.org/files/10/10gun_01hen_03.pdf
https://www.cqpub.co.jp/dwm/Contents/0038/dwm003800970.pdf
https://japan.xilinx.com/japan/fpga-koza/chapter01.html
