XYZθαβ軸ステージ【6軸ステージ：□40・□60mm】
ツクモ工学株式会社

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■概要・XYZθαβ軸ステージは、6軸方向の微動調整が可能なステージです。
・XYZ軸での位置決めと、θ軸回転での360°方向とαβ軸角度による姿勢調整などの微動調整が可能です。回転中心が一致したαβ軸は微細な傾斜姿勢の制御が可能です。

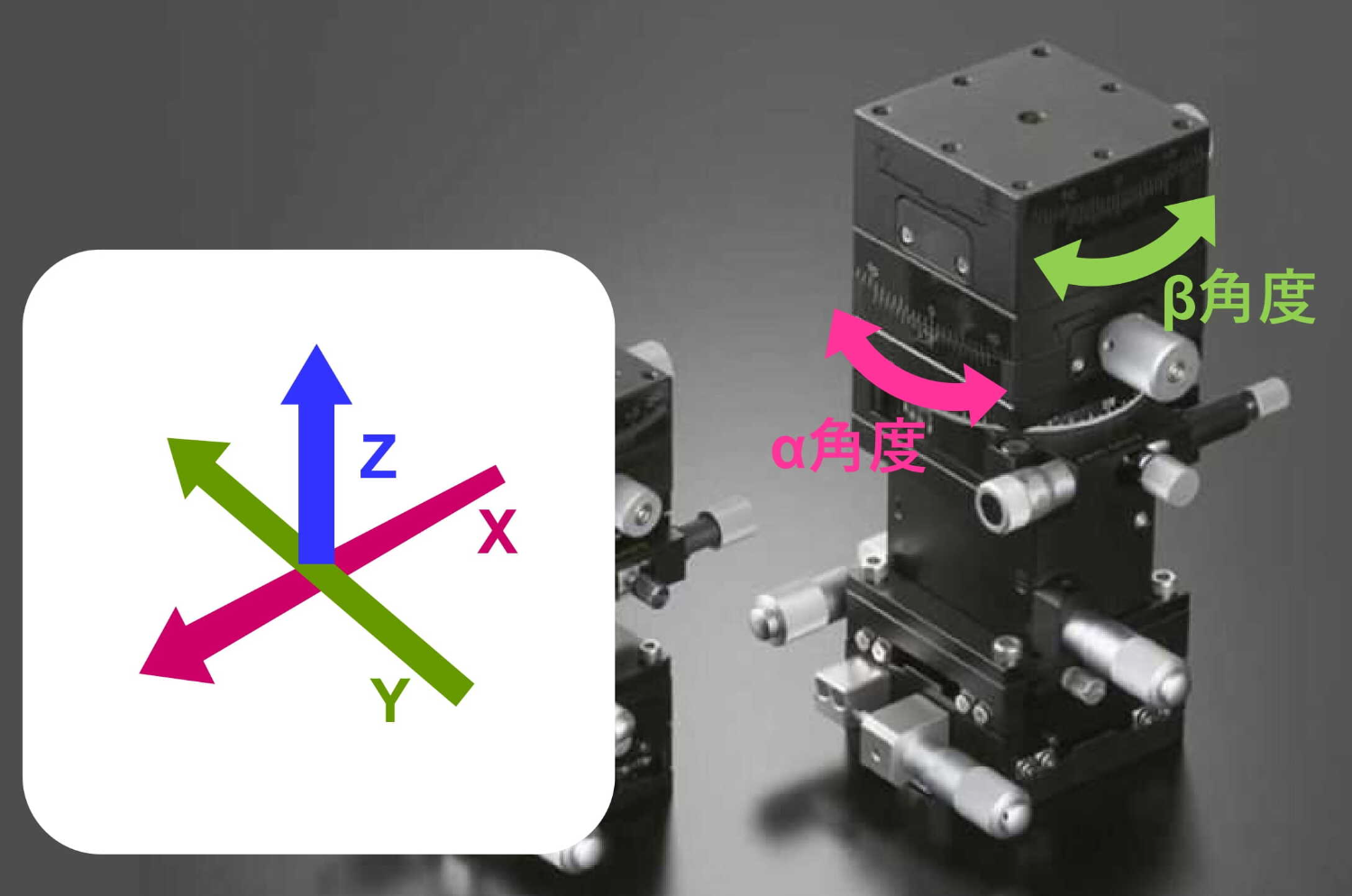

・写真では、下から、X軸、Y軸、Z軸、θ軸、β軸、α軸の順番に、調整機能を構成しています。
・移動量 TSC6-40：X,Y ±6.5mm、Z ±2.5mm、α ±15°、β ±20°、θ 粗動 360° & 微動 ±5°
・移動量 TSC6-60：X,Y ±6.5mm、Z ±5mm、α ±10°、β ±15°、θ 粗動 360° & 微動 ±5°

【補足】
当社製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右手前から左奥への方向（光軸に平行）
・Y軸方向：左手前から右奥への方向（Z軸、X軸に垂直な方向）
・α軸　　：X軸を中心とする回転自由度を表現
・β軸　　：Y軸を中心とする回転自由度を表現
・θ軸　　：Z軸を中心とする回転自由度を表現

型番
この商品には2種類の型番があります

シリーズ
XYZθαβ軸ステージ【6軸ステージ：□40・□60mm】

取扱企業
ツクモ工学株式会社

カテゴリ

ステージ

精密ステージ

ステージ

位置決めステージ

この商品に関する問題を報告する

40人以上が見ています

最新の閲覧: 3時間前

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

精密ステージ注目ランキング

もっと見る

精密ステージの製品342点中、注目ランキング上位6点

コンパクト設計、10kgまでの荷重に対応 L-509 精密リニアステージ-ピーアイ・ジャパン株式会社

コンパクト設計、10kgまでの荷重に対応 L-509 精密リニアステージ

ピーアイ・ジャパン株式会社

680人以上が見ています

最新の閲覧: 9時間前

コンパクト設計、10kgまでの荷重に対応 L-509 V6 • V7 • V9 真空対応精密リニアステージ-ピーアイ・ジャパン株式会社

コンパクト設計、10kgまでの荷重に対応 L-509 V6 • V7 • V9 真空対応精密リニアステージ

ピーアイ・ジャパン株式会社

620人以上が見ています

αSTEP AZシリーズ搭載　精密位置決めステージ　自動Xステージ　SXAシリーズ (オリエンタルモーター製ステッピングモーター　PK/PKPシリーズ)-オリムベクスタ株式会社

αSTEP AZシリーズ搭載　精密位置決めステージ　自動Xステージ　SXAシリーズ (オリエンタルモーター製ステッピングモーター　PK/PKPシリーズ)

オリムベクスタ株式会社

580人以上が見ています

最新の閲覧: 8分前

3軸対応可能な高精密ナノポジショニングシステム P-561・P-562・P-563 PIMars ナノポジショニングステージ-ピーアイ・ジャパン株式会社

3軸対応可能な高精密ナノポジショニングシステム P-561・P-562・P-563 PIMars ナノポジショニングステージ

ピーアイ・ジャパン株式会社

540人以上が見ています

クリアな絞り、高い移動精度、安定性 L-738 精密XYステージ-ピーアイ・ジャパン株式会社

クリアな絞り、高い移動精度、安定性 L-738 精密XYステージ

ピーアイ・ジャパン株式会社

460人以上が見ています

L-511 高精度リニアステージ-ピーアイ・ジャパン株式会社

L-511 高精度リニアステージ

ピーアイ・ジャパン株式会社

440人以上が見ています

最新の閲覧: 12時間前

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

一括見積もりの使い方

XYZθαβ軸ステージ【6軸ステージ：□40・□60mm】品番2件

フィルター

	商品画像	品番	価格 (税抜)	テーブルサイズ 40×40mm 60×60 mm	操作方向	耐荷重 2 kgf (19.6 N) 5 kgf (49 N)	質量 0.30 kg 3.02 kg
		TSC6-40	^¥194,000	40×40mm	XYZθαβ軸 (6軸)	2 kgf (19.6 N)	0.30 kg
		TSC6-60	^¥238,000	60×60 mm	XYZθαβ軸 (6軸)	5 kgf (49 N)	3.02 kg
