この製品について

■概要・XYZθα軸ステージは、5軸方向の微動調整が可能なステージです。
・ステージ面を移動後は、クランプで位置を固定します。
・固定したサンプルの位置決めが精度良くできるため、光学用途以外（測定・分析用の治具など）にも有用です。
・XYZ軸での位置決めと、θ軸回転での360°方向とα軸角度による姿勢調整などの微動調整が可能です。

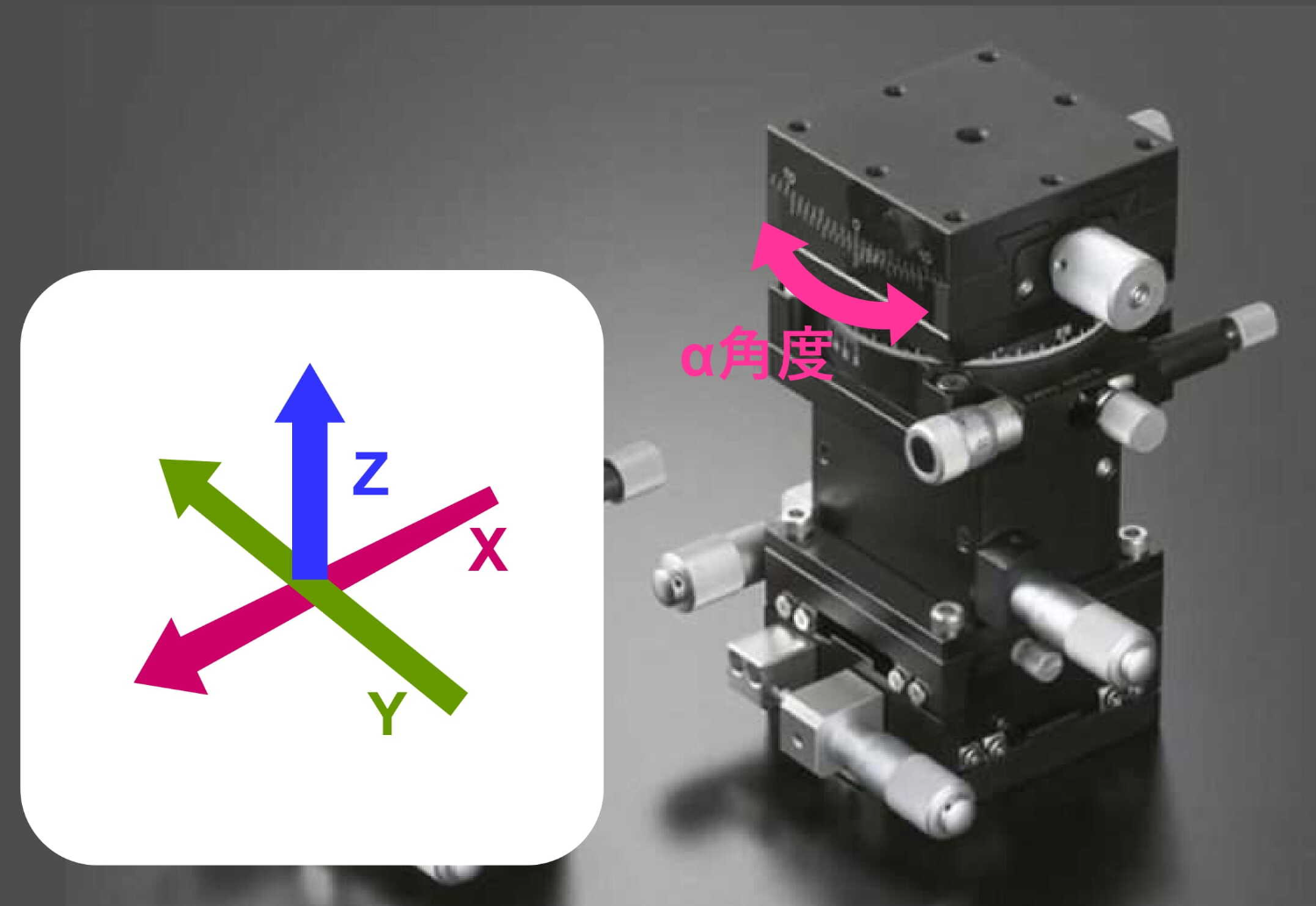

・写真では、下から、Y軸、X軸、Z軸、θ軸、α軸の順番に、調整機能を構成しています。
　θ軸を90°回転すると、α軸はβ軸に置き換わります。
・移動量 TSC5-40：X,Y ±6.5mm、Z ±2.5mm、α ±15°、θ 粗動 360° & 微動 ±5°
・移動量 TSC5-60：X,Y ±6.5mm、Z ±5mm、α ±10°、θ 粗動 360° & 微動 ±5°

■製品の固定・本製品は、最下部部品の４隅にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。ネジ止めについて、ステージ面 □40は 4-M3（□32位置）、ステージ面 □60は 4-M4（□50位置）となります。
・ネジ止めの際は、マイクロメータヘッドを回して最下部のすぐ上の部品を移動させて、最下部部品の穴が上方から見えるようにしてください。

■製品の軸のとり方（6軸の説明）当社製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右奥から左手前への方向（光軸に平行）
・Y軸方向：右手前から左奥への方向（Z軸、X軸に垂直な方向）
・α軸　　：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸　　：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸　　：Z軸を中心とする回転自由度を表現（ヨー、パン）

型番
この商品には2種類の型番があります

シリーズ
XYZθα軸ステージ【5軸ステージ：□40・□60mm】 6つのうち１つの回転を除く自由度を調整！

取扱企業
ツクモ工学株式会社

カテゴリ

ステージ

精密ステージ

ステージ

位置決めステージ

この商品に関する問題を報告する

160人以上が見ています

最新の閲覧: 7時間前

返答率: 100.0%

返答時間: 0.6時間

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

XYZθα軸ステージ【5軸ステージ：□40・□60mm】 6つのうち１つの回転を除く自由度を調整！品番2件

フィルター

	商品画像	品番	価格 (税抜)	ステージ面 40×40 mm 60×60 mm	移動量 X	移動量 Y	移動量 Z ±2.5 mm ±5 mm	傾斜角度 α ±15 ° ±10 °	回転角度 θ	耐荷重 2 kgf (19.6 N) 5 kgf (49 N)	質量 0.68 kg 2.1 kg
		TSC5-40	^¥160,000	40×40 mm	±6.5 mm	±6.5 mm	±2.5 mm	±15 °	粗動 360 °、微動 ±5 °	2 kgf (19.6 N)	0.68 kg
		TSC5-60	^¥198,000	60×60 mm	±6.5 mm	±6.5 mm	±5 mm	±10 °	粗動 360 °、微動 ±5 °	5 kgf (49 N)	2.1 kg
