この製品について

■概要・X軸ネジ送りステージは、ショートストロークの微動調整に優れたX軸ステージです。
・駆動方式は、ネジ (P＝0.5mm) 、移動ガイドはアリ溝式を採用しています。
・小型・軽量な構造は、組込用途にも適しています。
・材質　　：真鍮
・表面処理：クロムメッキ

■使い方・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・ネジ（ネジの長さ方向がX軸の方向になるように付いている）
（２）クランプ
・調整ツマミが設置されている面の隣の面にあるネジ
・X11-001, 002は、M2ナベネジとなっております。

■製品の固定・本製品は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

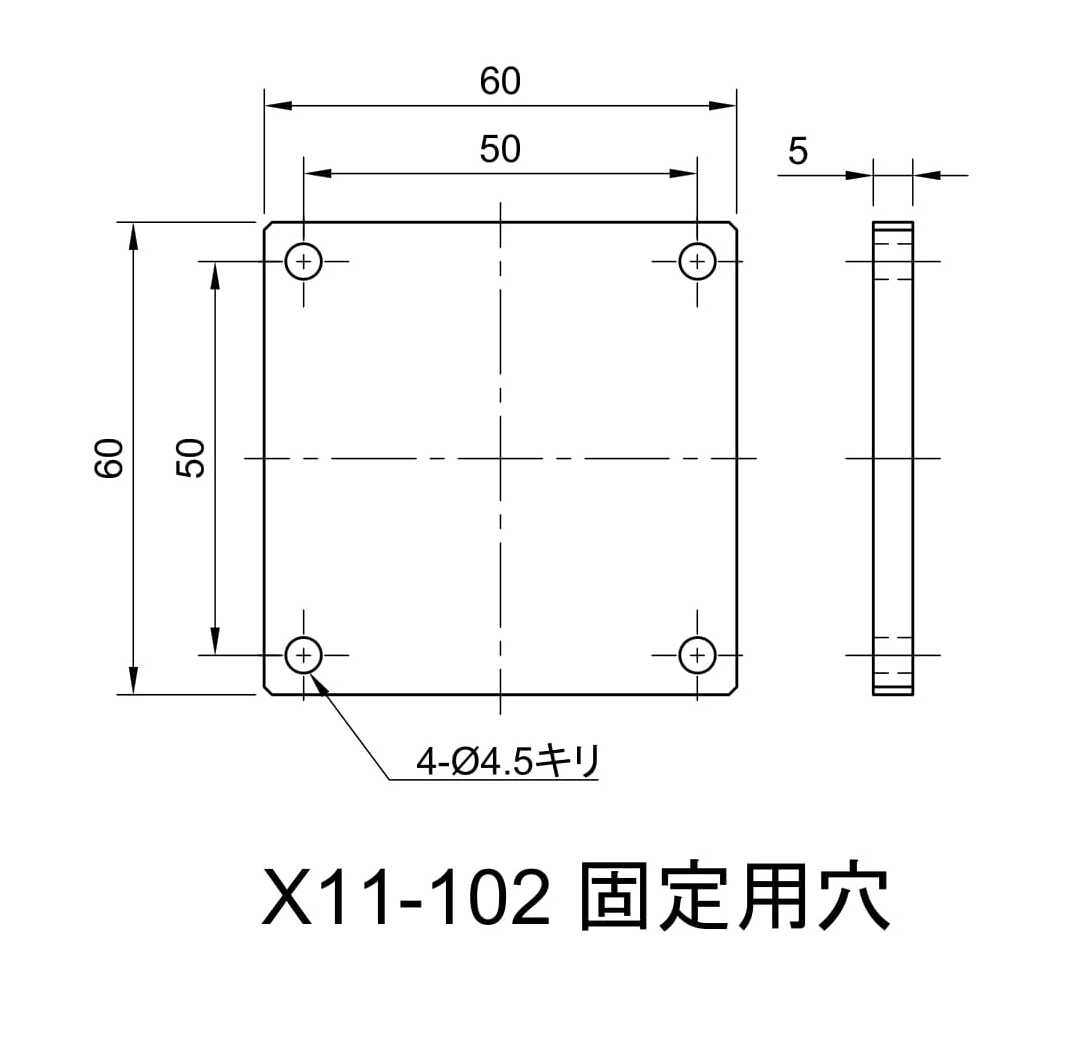

　なお、サブ画像は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下部部品の穴が上方から見えるようにしてください。

■利用する機構・アリ溝

■用途例・ステージに取り付けたものについて、X軸（1軸）の位置調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足・X11-102では、上面スペーサ（AD-604）を利用することで、異なるステージ製品との組み合せが可能となります。

型番
この商品には4種類の型番があります

シリーズ
X軸ネジ送りステージ

取扱企業
ツクモ工学株式会社

カテゴリ

ステージ

精密ステージ

ステージ

位置決めステージ

駆動機構・部品

クロスローラーガイド

ステージ

1軸ステージ

この商品に関する問題を報告する

450人以上が見ています

最新の閲覧: 17時間前

返答率: 100.0%

返答時間: 0.5時間

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

X軸ネジ送りステージ品番4件

フィルター

品番	価格 (税抜)	ステージ面 25×25 mm 40×40 mm 24×30 mm 40×60 mm	移動量 X ±5 mm ±7 mm ±7.5 mm	耐荷重 3 kgf (29.4 N) 3.5 kgf (34.3 N) 7.5 kgf (73.5 N)	質量 0.08 kg 0.20 kg 0.11 kg 0.38 kg
X11-001	^¥10,500	25×25 mm	±5 mm	3 kgf (29.4 N)	0.08 kg
X11-002	^¥11,500	40×40 mm	±7 mm	3 kgf (29.4 N)	0.20 kg
X11-101	^¥12,000	24×30 mm	±5 mm	3.5 kgf (34.3 N)	0.11 kg
X11-102	^¥15,000	40×60 mm	±7.5 mm	7.5 kgf (73.5 N)	0.38 kg
