インボリュートスプラインのメーカー14社一覧や企業ランキングを掲載中！インボリュートスプライン関連企業の2025年4月注目ランキングは1位:株式会社小原ギヤー製作所、2位:株式会社青島歯車製作所、3位:株式会社ブローチ工機となっています。 インボリュートスプラインの概要、用途、原理もチェック！

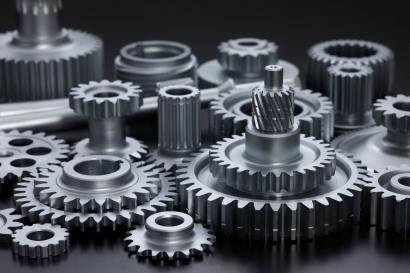

インボリュートスプラインとは、インボリュート曲線の歯形を有する歯車を使用した動力伝達部品 (機械要素の1つ) のことです。
歯車は、お互いの歯の山と谷が噛み合って動力を伝達します。この歯車の歯形には、三角形や台形を始めいくつかの形があります。その中でインボリュート曲線は、円筒形の筒に巻きつけられた糸を筒を回転させながら弛まないように引き出していった際に、その糸が描く曲線と定義されています。
インボリュート曲線の歯形を持った歯車の特性として、大きなトルクをガタツキや振動無しに伝えることができる、正確な位置決めがしやすい、組付けや取り外しがしやすいといったメリットが挙げられます。
2025年4月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社小原ギヤー製作所 |
16.3%
|
| 2 | 株式会社青島歯車製作所 |
12.2%
|
| 3 | 株式会社ブローチ工機 |
12.2%
|
| 4 | 株式会社中西製作所 |
10.2%
|
| 5 | 金田工業株式会社 |
10.2%
|
| 6 | 株式会社ハヤシセーラ |
8.2%
|
| 7 | 有限会社南歯車製作所 |
8.2%
|
| 8 | 株式会社帯刀ギヤー製作所 |
4.1%
|
| 9 | 有限会社サカヅメエンジニァリング |
4.1%
|
| 10 | 株式会社宮川歯輪 |
4.1%
|
項目別
種別
複合製品 転造ボールねじ 精密開閉ボールねじ軸径 mm
4 - 5 5 - 8 8 - 10 10 - 20 20 - 40 40 - 60 60 - 100水平可搬荷重 N
0 - 500 500 - 1,000 1,000 - 1,500 1,500 - 3,000垂直可搬荷重 N
0 - 500 500 - 700 700 - 1,000 1,000 - 1,500 1,500 - 2,000 2,000 - 3,000 3,000 - 4,500ストローク mm
0 - 50 50 - 100 100 - 150 150 - 200 200 - 250基本定格トルクCt N・m
0 - 10 10 - 20 20 - 30 30 - 40 40 - 70 70 - 100 100 - 130基本定格荷重 kN
0 - 1 1 - 2 2 - 3 3 - 4 4 - 6 6 - 12静的許容モーメント N・m
0 - 10 10 - 20 20 - 40 40 - 60 60 - 110 110 - 160
日本ディック株式会社
170人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.0時間 返答時間
■概要 CルーブボールスプラインGは、高加減速運転という過酷な使用条件を強いられる半導体・液晶関連製造装置などで、圧倒的なシェアを...
ケーエスエス株式会社
700人以上が見ています
最新の閲覧: 6時間前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
1軸で左右開閉、センタリング、精密位置決めが行えるボールねじです。研削ボールねじC3級、C5級を取り揃えています。 ■精度等級と軸方...
10種類の品番
竹内精工株式会社
80人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
株式会社畠茂商店
160人以上が見ています
最新の閲覧: 4時間前
返信の早い企業
5.0 会社レビュー
100.0% 返答率
9.3時間 返答時間
■スプラインナット スプラインナットDPM形/DP形は、精度の高いスプライン軸を中子として特殊合金をダイカスト成形した低価格な軸受です...
オザック精工株式会社
810人以上が見ています
最新の閲覧: 13時間前
返信の早い企業
100.0% 返答率
10.6時間 返答時間
高精度・高耐荷重 1軸で3通りの使い方 ■特徴 ・軸径：φ6~φ30 ・軸長：最大3m ・規格軸端加工対応 ・スプライン溝内をボールが転走し高...
8種類の品番
東洋工業株式会社
20人以上が見ています
最新の閲覧: 16時間前
■シャフト部門 他の部門同様、シャフト部門でも、受注から特殊加工 (歯切り、熱処理、表面処理など) ・納品までワンストップで工程を管...
アムテック有限会社
200人以上が見ています
返信のとても早い企業
100.0% 返答率
1.3時間 返答時間
■概要 本ソフトウェアは、GearPro Masterを新しくしたソフトウェアです。本ソフトウェアは成形歯車にも考慮し真円ではない歯車の歯形も...
竹内精工株式会社
100人以上が見ています
最新の閲覧: 19時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
株式会社畠茂商店
180人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
5.0 会社レビュー
100.0% 返答率
9.3時間 返答時間
■ボールスプライン ボールスプラインはころがり案内のスプライン軸受です。軸に設けられた溝をボールが転がることで許容荷重がリニアブ...
オザック精工株式会社
960人以上が見ています
最新の閲覧: 11時間前
返信の早い企業
100.0% 返答率
10.6時間 返答時間
高精度・高耐荷重 1軸で3通りの使い方 ■特徴 ・軸径：φ6~φ30 ・軸長：最大3m ・規格軸端加工対応 ・スプライン溝内をボールが転走し高...
10種類の品番
ケーエスエス株式会社
930人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
1本のねじ軸に右ねじと左ねじの両方を加工することにより、開閉ねじとして機能します。ナットはフランジ付きシングルナットを規格化して...
10種類の品番
ケーエスエス株式会社
1260人以上が見ています
最新の閲覧: 1時間前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
ねじ溝転造加工による安価な製品を実現した在庫品です。固定側、支持側とも端末を未加工で在庫していますので、設計の自由度が広がりま...
10種類の品番
竹内精工株式会社
90人以上が見ています
最新の閲覧: 14時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
ケーエスエス株式会社
810人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
■特長 ・従来、Ct7、Ct10の並級しかできなかった転造加工で、精密級 (JIS C5) を実現しました。 ・軸端を太く設定したつば付きタイプと...
10種類の品番
アムテック有限会社
190人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
1.3時間 返答時間
■概要 ねじ歯車寸法計算ソフトウェアは、ねじ歯車の寸法計算を行い、歯形かみ合いと2次元と3次元歯形のCADデータを出力します。
オザック精工株式会社
560人以上が見ています
最新の閲覧: 15時間前
返信の早い企業
100.0% 返答率
10.6時間 返答時間
手軽に直動とトルク伝達 リーズナブルなスプライン ■特徴 ・ミニアチュアタイプ ・軸対辺：3, 4, 5 ・軸長：最大300mm ・耐摩耗性にす...
6種類の品番
竹内精工株式会社
90人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
アムテック有限会社
240人以上が見ています
最新の閲覧: 8時間前
返信のとても早い企業
100.0% 返答率
1.3時間 返答時間
■概要 旧ソフトウェアのL-hypoid gear design systemは、新しいソフトウェアのinvoluteΣⅲ (Hypoid gear design) に変わりました。本ソフ...
竹内精工株式会社
120人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
竹内精工株式会社
90人以上が見ています
最新の閲覧: 19時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
ケーエスエス株式会社
690人以上が見ています
最新の閲覧: 22時間前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
ナット1個の最も簡単なタイプです。ナットの取付けはフランジ部のボルト穴で行ってください。 ※この製品は受注生産品です。 ※ほかにも...
10種類の品番
アムテック有限会社
160人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
1.3時間 返答時間
■概要 involuteΣ (少歯数歯車) は、歯数を1枚、2枚の少歯数歯車に対応した設計が可能です。
ケーエスエス株式会社
390人以上が見ています
最新の閲覧: 20分前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
ボールねじメーカとボールスプラインメーカによるハイブリッド、コンパクト、軽量化を追及したコラボ商品です。 ■特長 ・1つの製品で直...
2種類の品番
竹内精工株式会社
80人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
竹内精工株式会社
90人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
TSKボールスプラインは、軸とナットに半円形のボール溝を設けてその溝間に鋼球を介在させ循 環運動させることで、直線運動をしながら同...
ケーエスエス株式会社
850人以上が見ています
最新の閲覧: 1分前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
ボールねじメーカとボールスプラインメーカによるハイブリッド、コンパクト、軽量化を追及したコラボ商品です。 ■特長 ・1つの製品で直...
8種類の品番
アムテック有限会社
140人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
1.3時間 返答時間
■概要 involute Gemmaは、大阪精密機械(株)様の歯車測定機CLP-35/65、GC-1HPで測定した実データを使用して歯形相対誤差、歯当たり、回転...
ケーエスエス株式会社
450人以上が見ています
最新の閲覧: 3時間前
返信の比較的早い企業
100.0% 返答率
18.2時間 返答時間
ボールねじメーカとボールスプラインメーカによるハイブリッド、コンパクト、軽量化を追及したコラボ商品です。 ■特長 ・1つの製品で直...
3種類の品番
竹内精工株式会社
90人以上が見ています
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
14.2時間 返答時間
仕様 ■構造 〈ネジ溝〉TSKボールネジのネジ溝は、2つの円弧で形成されたゴシックアーチとなっているため、滑りがまったくなく、すきまを...
検索結果 107件 (1ページ/2ページ)
インボリュートスプラインとは、インボリュート曲線の歯形を有する歯車を使用した動力伝達部品 (機械要素の1つ) のことです。
歯車は、お互いの歯の山と谷が噛み合って動力を伝達します。この歯車の歯形には、三角形や台形を始めいくつかの形があります。その中でインボリュート曲線は、円筒形の筒に巻きつけられた糸を筒を回転させながら弛まないように引き出していった際に、その糸が描く曲線と定義されています。
インボリュート曲線の歯形を持った歯車の特性として、大きなトルクをガタツキや振動無しに伝えることができる、正確な位置決めがしやすい、組付けや取り外しがしやすいといったメリットが挙げられます。
インボリュートスプラインは、自動車や電動工具、産業用ロボットなどの様々な機械で使用されています。
自動車のトランスミッションやディファレンシャルギアは、それぞれの構成要素として複数のギアが複雑に組み合わされています。これらのギアの歯形にもインボリュート曲線が採用されています。自動車の動力の伝達には大きな力がかかり、またトランスミッションでは変速の度にギアの切り離しとかみ合わせが起こります。このような動作にはインボリュートスプラインが適しています。
電動工具では、モーターに直結したシャフトと、チャックを取り付ける部分にインボリュートスプラインが採用されています。シャフト側の外歯車とチャック側の内歯車の歯形をインボリュート曲線にすることで、双方の連結を強固にし、チャックをガタツキなく安定して回転させることができます。
産業用ロボットは、電気信号を受けてアームを瞬時に様々な方向に動作させる必要があります。この動作には複数のギアが複雑に噛み合い、スムースで正確な回転力の伝達と高い位置決め精度が要求されます。そのため産業用ロボットでは、アームの関節部分にインボリュートスプラインが採用されています。
特徴的な歯形の形状は、インボリュート曲線と言われる特殊な曲線を描くことで形成されます。
インボリュート曲線の描き方としては、まず円筒の外周に糸を巻き、その糸の先に鉛筆を取り付けます。糸をピンと張った状態からほどいていき、この時の軌跡を鉛筆で描いていきます。これを繰り返すことでできた曲線がインボリュート曲線となります。
できた2つの歯形を嚙み合わせて回転運動をさせると、両歯形の接点が同一曲線上をスムーズに移動していくのが分かります。インボリュート曲線は歯形の曲線に適した曲線といえ、トルク伝達時に自動調心されることや、歯元が太く伝達効率が高いことなどが特徴です。製造や精度確保も容易にできることから、従来の角形スプラインよりも汎用性の高いスプラインとなっています。
インボリュートスプラインには多種多様なものがありそれぞれに特徴があることから、機械に組み込む最適なスプラインを選択するためには、いくつかの重要な要素を考慮する必要があります。 以下の事項を検討した上で、機械の仕様に合わせた形状や大きさのスプラインを選択する必要があります。
用途に合った動作条件を検討する必要があります。動作条件には、回転速度、負荷、位置決め精度の把握が重要となります。
高速回転の場合は、歯の強度と振動特性を考慮する必要があります。負荷の把握では、軸方向、半径方向、トルク方向の負荷を正確に把握して、スプラインの強度を設計します。位置決め精度では、機械の位置決め精度の要求に応じた精度のスプラインを選択します。
温度、湿度、腐食性環境など、使用環境に合わせた材料と表面処理を選択する必要があります。またスプラインに架かる力の大きさから必要な強度を割り出し、長寿命化を必要とする際にはさらに耐摩耗性も検討します。
参考文献
https://www.khkgears.co.jp/gear_technology/pdf/gear_guide_060817.pdf
https://gijyutsu-keisan.com/mech/engineer/element/spline/spline_1.php
