エキスパンダのメーカー13社一覧や企業ランキングを掲載中！エキスパンダ関連企業の2025年6月注目ランキングは1位:森政産業株式会社、2位:ヤマウチ株式会社、3位:東洋機械株式会社となっています。 エキスパンダの概要、用途、原理もチェック！
エキスパンダとは銅管を接合させるときに用いる工具の一つで、配管の内径を広げることができる道具です。
エアコン等の取り付け作業では冷媒管を切断、溶接する作業が必要になります。このときにエキスパンダを用いて片方の配管を広げ、もう片方の配管を中に差し込みます。この状態で溶接することによってつなぎ目の強度を保つことができます。
もちろんこの道具を使わずに溶接することも可能ですが、エキスパンダを用いたほうがピンホールからのガス漏れのリスクを下げることができるため、この工具は頻繁に用いられます。
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 森政産業株式会社 |
14.3%
|
| 2 | ヤマウチ株式会社 |
14.3%
|
| 3 | 東洋機械株式会社 |
9.5%
|
| 4 | 株式会社イチネンTASCO |
9.5%
|
| 5 | 未来工業株式会社 |
9.5%
|
| 6 | ニューマチック工業株式会社 |
9.5%
|
| 7 | 株式会社金陽社 |
9.5%
|
| 8 | ミヤコ自動車工業株式会社 |
4.8%
|
| 9 | 株式会社ノルトロックジャパン |
4.8%
|
| 10 | 株式会社テクノビジョン |
4.8%
|
東洋機械株式会社
340人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
25.8時間 返答時間
ウエブの走行時に発生する縦じわを除去します。 ウエブの両端をローラでピンチし、進行方向に対して角度を付けることにより、ウエブを外...
大阪染織機械株式会社
230人以上が見ています
最新の閲覧: 15時間前
■特長 ・起動トルク及び回転トルクが極めて小さい。 ・シートスリップが少なく回転抵抗が極小のためフィルムへの悪影響が極めて小さい ...
東洋機械株式会社
130人以上が見ています
最新の閲覧: 16時間前
返信の比較的早い企業
100.0% 返答率
25.8時間 返答時間
ロール円周上に8本のスライドバー (又はスラットゴム) が配置されており、内部に組み込まれた斜行ユニットの傾きにより回転しながら外側...
大阪染織機械株式会社
230人以上が見ています
■特長 ・任意に設定した範囲で湾曲 (ボウ) の変化を自由に調整できます。 ・運転中でも操作でき、シートの状態を見ながら最適な湾曲に調...
大阪染織機械株式会社
190人以上が見ています
最新の閲覧: 1日前

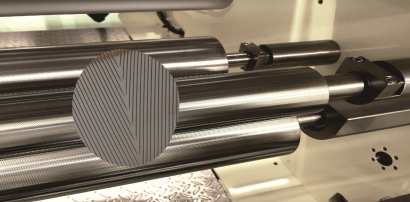

■特長 ・ロール表面が金属のため、摩耗が少なく寿命が向上。 ・回転精度が優れているため、高速運転にも最適です。 ・ロール表面の溝加...
大阪染織機械株式会社
190人以上が見ています
■特長 ・表面がウレタンゴムで覆われているため、耐摩耗性に優れている。 ・最大張力9,000kgfにも対応可能。 ・ウレタンゴム表面の溝切...
東洋機械株式会社
120人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.8時間 返答時間
SUS304のフィン (羽根) をセンタで振り分け、溶接加工したものです。主に布に用い、モータで強制駆動することにより、強い拡幅効果が得...
東洋機械株式会社
120人以上が見ています
返信の比較的早い企業
100.0% 返答率
25.8時間 返答時間
非常に柔らかいNBRゴムに、計算された角度と溝をセンタで振り分けています。ウエブの圧力でロール表面が溝の角度方向へ外側にたわみ、細...
神田機工株式会社
最新の閲覧: 1日前
■概要 ワンタッチでヘッド着脱。リボルバー式により、拡管寸法の微調整が可能。 ■リボルバー式 リボルバー機構により、拡管深さの微調...
神田機工株式会社
最新の閲覧: 1日前
■概要 ワンタッチでヘッド着脱。リボルバー式により、拡管寸法の微調整が可能。 ■リボルバー式 リボルバー機構により、拡管深さの微調...
神田機工株式会社
最新の閲覧: 1日前
■エキスパンダクス ・非常に軽くて (本体重量わずか710g) 頑丈なエキスパンダクスです。太管は1回で真円に近い拡管が出来ます。拡管後の...
神田機工株式会社
最新の閲覧: 17時間前
■概要 油圧の力で、簡単に拡管が出来ます。日本人の手のサイズに合わせて、本体をコンパクトにしました。片手で操作が可能です。 ■セッ...
エキスパンダとは銅管を接合させるときに用いる工具の一つで、配管の内径を広げることができる道具です。
エアコン等の取り付け作業では冷媒管を切断、溶接する作業が必要になります。このときにエキスパンダを用いて片方の配管を広げ、もう片方の配管を中に差し込みます。この状態で溶接することによってつなぎ目の強度を保つことができます。
もちろんこの道具を使わずに溶接することも可能ですが、エキスパンダを用いたほうがピンホールからのガス漏れのリスクを下げることができるため、この工具は頻繁に用いられます。
エキスパンダが使用される代表的な作業はエアコンの取り付け作業です。一般的な家庭用のエアコンは配管が比較的細く、曲げ加工も容易であるため通常の取り付けではエキスパンダはあまり使用されません。一方で業務用のエアコンは配管が太く、曲げ加工が難しいため取り付け作業では配管の切断、溶接作業はほぼ必須となります。このような作業においてエキスパンダは日常的に使用されます。
油圧式、充電式など様々なタイプのエキスパンダが販売されており、作業場所の広さや用途に応じて使い分けられます。
エキスパンダは主に4つの部品から構成されています。1つ目の部品は配管の内面を変形させるローラです。この部品は配管を広げるための部品であり、真円を保ったまま、内部に鋭利な部位を生むことなく配管を広げます。2つ目の部品はマンドレルで、これはローラを回転させる部品です。上記の2つの部品は配管を広げる際に摩耗することがなきよう、耐圧、耐摩擦性が求められます。3つ目の部品はフレームというローラの脱落を防止する部品、4つ目の部品はベアリングカラーと呼ばれる、配管へのダメージを抑える部品です。
エキスパンダは充電式、油圧式など様々なタイプのものが販売されています。油圧式のものは充電不要でコンパクトです。また加工時に余計な力がいらないため、手の疲労も少なくすることができます。充電式のエキスパンダはスピーディーな作業が可能です。また力をかける必要がないため、油圧式よりも更に作業者への負担を抑えることができます。
