SFPモジュールについての概要、用途、原理などをご説明します。また、SFPモジュールのメーカー10社一覧や企業ランキングも掲載しておりますので是非ご覧ください。SFPモジュール関連企業の2024年6月注目ランキングは1位:エイム電子株式会社、2位:エレコム株式会社、3位:ダイヤトレンド株式会社となっています。
SFP (Small Form-factor Pluggable) モジュールとは、電気信号を光信号へ変換する光トランシーバーです。
主にデータ通信アプリケーションに使用され、ネットワークデバイスを接続します。伝送距離の限度が100ｍのUTPケーブルにSFPモジュールを使うと、限度以上の距離に拡張することが可能です。
マルチソース契約 (MSA) によって規定されており、ギガビットイーサネット、SONETやその他の通信規格にも対応しています。
SFPモジュールは、電気信号を光信号に変えるために使われます。SFPモジュールがあれば、マルチ／シングルモードファイバ、ツイストペアケーブル、同軸ケーブルなどの伝送媒体を、必要な距離長および伝送速度で接続することが可能です。
HBAやファイバチャネルストレージスイッチと呼ばれる「ストレージインターフェースカード」にも使用され、2～8Gといった幅広い速度に対応します。小型なSFPモジュールは、いろいろな種類の光ファイバー接続を提供します。
低コストでありながら、スイッチングハブ、ルータ、ファイアーウォールなどといった機器の柔軟性を高めてくれる便利なモジュールです。また、光ファイバー接続を提供するSFPモジュールは、ノイズに強いという特徴があります。そのため、ノイズ発生源が多い環境下で通信障害を防ぐために用いられています。
SFPモジュールを構成するのは、以下のコンポーネントです。
TOSAが電気信号を光信号に変換して送信し、ROSAが光信号を電気信号に変換して受信します。受信側の信号を送信側の信号と一致させているのがCDRです。TIAはROSAが変換した電流信号を特定の振幅の電圧信号に処理します。この出力振幅を等振幅の電圧信号に処理するのがLAです。
LDDはCDRから出力されたクロック信号を対応する変調信号に変換し、レーザーを駆動して光信号を送信します。この光信号を集めて光軸を合わせファイバーへ伝送するのがTOSAです。MCUは、光モジュールの動作状態を監視し、光通信を維持する機能を担います。具体的には、ソフトウェアの操作、温度、電圧、電流、受信電力、送信電力に関するパラメータをリアルタイムで監視し、光モジュールの動作状態を判断しています。
SFPには、SFPファイバモジュールとSFP銅モジュールの2種類があります。
SFPファイバモジュールは、ほとんどがCWDM (粗波長分割多重) SFPかDWDM (高密度波長分割多重) SFPです。CWDMは広いチャンネル間隔を使用し最大伝送距離は120km、DWDMは高密度なチャンネル間隔を使用し最大伝送距離は200kmです。
SFP銅モジュールには、1000BASE-T、10/100BASE-T、10/100/1000BASE-Tの3種類があります。動作距離は1000BASE-Tの場合、ツイストペアケーブルで100ｍです。10/100BASE-Tや10/100/1000BASE-Tの場合、銅ツイストペアケーブルで100mとなっています。必要な動作距離に応じて、SFPモジュールを選定することが大切です。
SFPモジュールを使用する際、最も重要なことは互換性です。
デバイスに接続するにあたり、SFPモジュールと互換性があるかどうかを十分確かめる必要があります。
寿命を長くするために使用環境・メンテナンス方法が重要です。端面を傷つけないようにする、軽く差し込む、適切な湿度で使用することなどが挙げられます。
参考文献
https://community.fs.com/jp/blog/sfp-module-what-is-it-and-how-to-choose-it.html
https://panasonic.co.jp/ls/plsnw/product/lan/module.html
*一部商社などの取扱い企業なども含みます。
2024年6月の注目ランキングベスト9
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | エイム電子株式会社 |
22.8%
|
| 2 | エレコム株式会社 |
17.5%
|
| 3 | ダイヤトレンド株式会社 |
15.8%
|
| 4 | アライドテレシス株式会社 |
12.3%
|
| 5 | スターテック・ドットコム・ジャパン株式会社 |
10.5%
|
| 6 | FXC株式会社 |
8.8%
|
| 7 | 深センJHA技術有限公司 |
5.3%
|
| 8 | ブラックボックス・ネットワークサービス |
5.3%
|
| 9 | Shenzhen HDV Phoelectron Technology Co., Ltd. |
1.8%
|
注目ランキング導出方法について
注目ランキングは、2024年6月のSFPモジュールページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
製品の閲覧数をもとに算出したランキング
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
電話番号不要
何社からも電話がかかってくる心配はありません
まとめて見積もり
複数社に何度も同じ内容を記入する必要はありません
返答率96%以上
96%以上の方がメーカーから返答を受け取っています
20 点の製品がみつかりました
コネクションテクノロジーシステムズ株式会社
180人以上が見ています
最新の閲覧: 15時間前
マルチモード、シングルモード、2芯/1芯、長距離伝送に対応したモデルをご用意しています。SFPモジュールをサポートするスイッチならびにメディアコンバータ...
8種類の品番
コネクションテクノロジーシステムズ株式会社
130人以上が見ています
最新の閲覧: 1日前
マルチモード、シングルモード、2芯/1芯、長距離伝送に対応したモデルをご用意しています。SFPモジュールをサポートするスイッチならびにメディアコンバータ...
ディーリンクジャパン株式会社
70人以上が見ています
特長 ■10Gbps高速通信用SFP+光トランシーバ 本シリーズは、SFP+ポートを持つ10ギガビットスイッチと光ネットワークを接続し、中長距離間で超高速大容量通信を...
2種類の品番
ディーリンクジャパン株式会社
80人以上が見ています
最新の閲覧: 15時間前
特長 ■2芯SFP光トランシーバ SFPスロットを持つスイッチに装着するだけで簡単に高速長距離対応の光ポートを拡張する1Giga SFP光トランシーバです。接続先光通...
2種類の品番
ディーリンクジャパン株式会社
70人以上が見ています
最新の閲覧: 15時間前

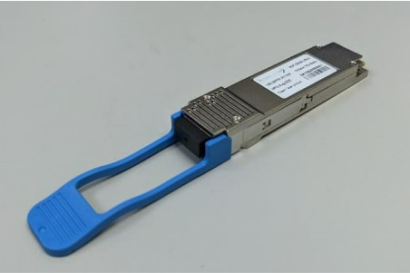

特長 ■100Gbps高速通信用QSFP28光トランシーバ 本シリーズは、QSFP28ポートを持つ100ギガビットスイッチと光ネットワークを接続し、中長距離間で超高速大容量...
