回転ステージ【φ25～φ120】
ツクモ工学株式会社

ツクモ工学株式会社の対応状況返信のとても早い企業

返答率

100.0%

返答時間

0.5時間

無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■概要・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
・360°方向での粗動調整、粗微動切替をして、マイクロメータヘッドによる±5°の微動調整が可能です。
・RA-25は微調ネジによる調整となります。
・RA-60Fは、手動による粗動のみの調整となります。
・RA-120Mのステージ面 中央は、φ50貫通穴（透過穴）となっています。
・材質　　：アルミニウム
・表面処理：黒アルマイト

■使い方・粗微動切替クランプは、ステージの径方向に付いているクランプです。
・微動用のクランプは、ステージの周方向に付いているクランプです。
・360°方向での粗動は、ツマミにて手動で行います。
・粗動調整後、粗微動切替クランプを締めます。
　粗動が止まり、微動調整ができる状態になります。
・マイクロメータヘッドにより微動調整（±5°）をします。
・微動調整後は、微動用のクランプを締めて、ステージの向き（θ角度）を固定します。
・RA-60Fは、ツマミによる手動で粗動調整し、クランプを締めて、ステージの向き（θ角度）を固定します。

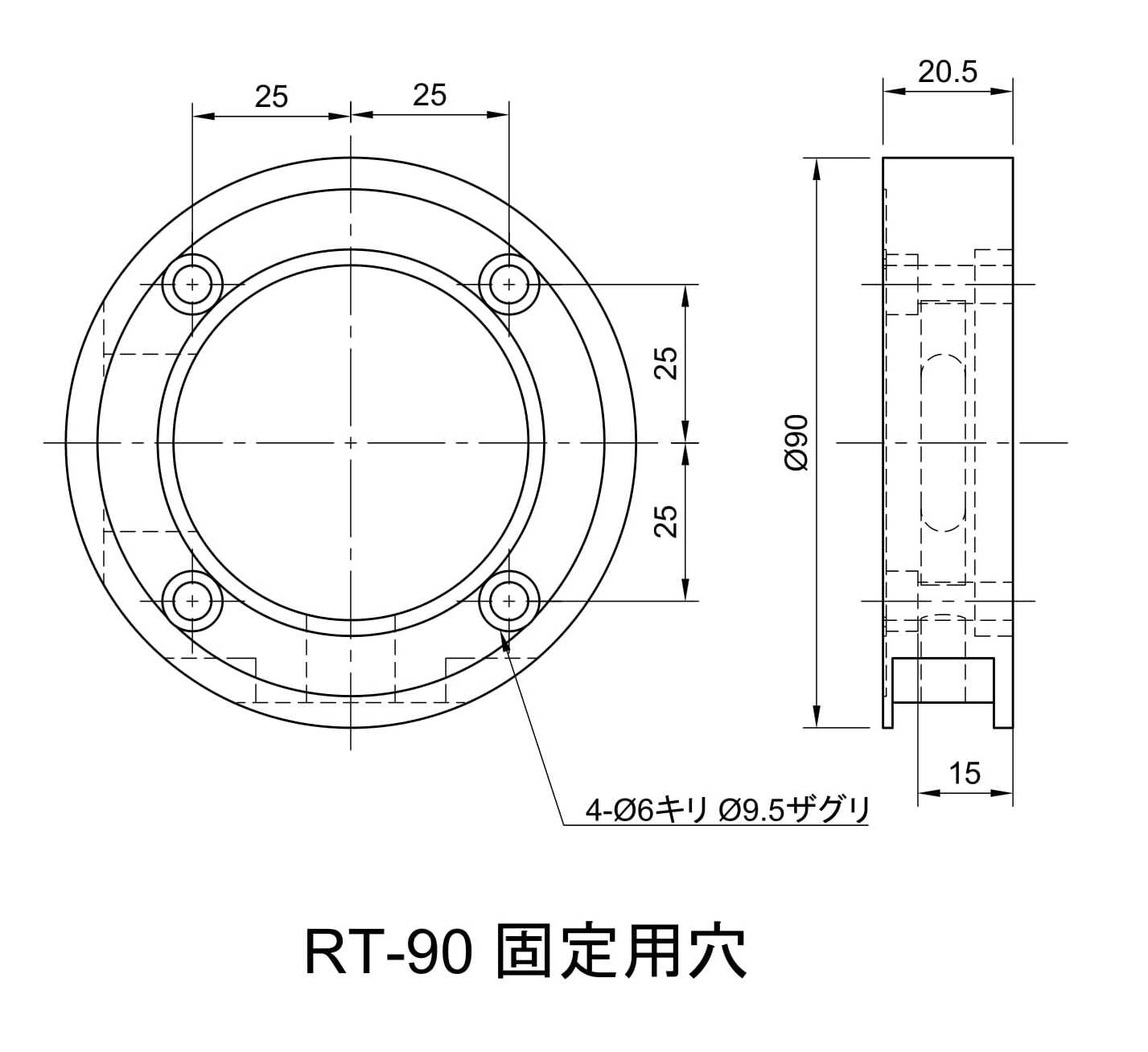

■製品の固定・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
　なお、サブ画像は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・RA-60F, 80M, 120M, RT-90のネジ止めの際は、ステージ面を回転して貫通穴（それぞれφ7.5, φ8, φ9.5, φ9.5）を移動させて、下側部品の穴が上方から見えるようにしてください。

■利用する機構・すり合わせ式、ウォームギア

■用途例・ステージに取り付けたものについて、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。

■補足・RA-40M, RA-60Mでは、上面スペーサ（それぞれAD-401, AD-602）を利用することで、異なるステージ製品との組み合せが可能となります。

型番
この商品には7種類の型番があります

シリーズ
回転ステージ【φ25～φ120】

取扱企業
ツクモ工学株式会社

カテゴリ

ステージ

回転ステージ

ステージ

精密ステージ

ステージ

位置決めステージ

この商品に関する問題を報告する

710人以上が見ています

最新の閲覧: 1時間前

返答率: 100.0%

返答時間: 0.5時間

無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

回転ステージ注目ランキング

回転ステージの製品261点中、注目ランキング上位6点

A-62x エアベアリング回転ステージ

ピーアイ・ジャパン株式会社

2540人以上が見ています

最新の閲覧: 4分前

V-62x ダイレクトドライブ高精度回転ステージ

ピーアイ・ジャパン株式会社

1490人以上が見ています

最新の閲覧: 17分前

高い移動精度 L-611 精密回転ステージ

ピーアイ・ジャパン株式会社

1480人以上が見ています

最新の閲覧: 1時間前

サーボモータ用精密ローラギア減速機 GTB

テクノダイナミックス株式会社

1480人以上が見ています

最新の閲覧: 2時間前

M-060・M-061・M-062 精密回転ステージ

ピーアイ・ジャパン株式会社

1350人以上が見ています

最新の閲覧: 2時間前

摩擦のない、電動式 A-63x PIglide RL エアベアリング付きフラット回転ステージ

ピーアイ・ジャパン株式会社

1310人以上が見ています

最新の閲覧: 1時間前

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

見積もりの使い方

回転ステージ注目ランキング (対応の早い企業)

返答時間が24時間以内の企業の中での注目ランキング

A-62x エアベアリング回転ステージ

ピーアイ・ジャパン株式会社

2540人以上が見ています

最新の閲覧: 4分前

返答時間: 22.32時間

V-62x ダイレクトドライブ高精度回転ステージ

ピーアイ・ジャパン株式会社

1490人以上が見ています

最新の閲覧: 17分前

返答時間: 22.32時間

高い移動精度 L-611 精密回転ステージ

ピーアイ・ジャパン株式会社

1480人以上が見ています

最新の閲覧: 1時間前

返答時間: 22.32時間

M-060・M-061・M-062 精密回転ステージ

ピーアイ・ジャパン株式会社

1350人以上が見ています

最新の閲覧: 2時間前

返答時間: 22.32時間

摩擦のない、電動式 A-63x PIglide RL エアベアリング付きフラット回転ステージ

ピーアイ・ジャパン株式会社

1310人以上が見ています

最新の閲覧: 1時間前

返答時間: 22.32時間

精密な位置決め RS-40 コンパクト回転ステージ

ピーアイ・ジャパン株式会社

940人以上が見ています

最新の閲覧: 2時間前

返答時間: 22.32時間

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

見積もりの使い方

回転ステージ【φ25～φ120】品番7件

フィルター

品番	価格 (税抜)	ステージ面 φ25 mm φ40 mm φ60 mm φ80 mm φ90 mm φ120 mm	回転角度粗動/微動 360°/±5° 360°/－	耐荷重 2 kgf (19.6 N) 3 kgf (29.4 N) 5 kgf (49 N) 6 kgf (58.8 N) 7 kgf (68.6 N)	質量 0.05 kg 0.09 kg 0.25 kg 0.18 kg 0.5 kg 0.7 kg 0.92 kg
RA-25	^¥21,500	φ25 mm	360°/±5°	2 kgf (19.6 N)	0.05 kg
RA-40M	^¥22,500	φ40 mm	360°/±5°	3 kgf (29.4 N)	0.09 kg
RA-60M	^¥28,500	φ60 mm	360°/±5°	5 kgf (49 N)	0.25 kg
RA-60F	^¥15,500	φ60 mm	360°/－	5 kgf (49 N)	0.18 kg
RA-80M	^¥31,500	φ80 mm	360°/±5°	6 kgf (58.8 N)	0.5 kg
RT-90	^¥36,500	φ90 mm	360°/±5°	6 kgf (58.8 N)	0.7 kg
RA-120M	^¥41,500	φ120 mm	360°/±5°	7 kgf (68.6 N)	0.92 kg
