シャックルとは

シャックルとは、重量物の吊り上げ・固定時にスリングと重量物の連結に使用する金具です。

クレーンなどで重量物を吊り上げ移動させる場合、ワイヤロープなどのスリングと重量物を安全確実に連結する用途でシャックルは広く使用されています。他にも、船舶の係留、アウトドアなど様々な場面でシャックルが使用されています。

近年、製造業、建設業の発展に伴い、耐荷重が大きく軽量の高強度シャックルが開発されています。同じ耐荷重のシャックルであっても、大きさや形状、シャックル単重、耐久性などが異なる多種多様なシャックルがあります。

シャックルは安全面に関わる重要な金具であるため、使用する際には耐荷重・形状を始め使用用途に適したシャックルを選択することが大切です。

シャックルの使用用途

シャックルは様々な場面で使用されています。以下はその使用用途の一例です。

1. 重量物の吊り上げ

シャックルは、製造業の現場や建設現場、資材置き場など様々な場所で使用されています。クレーンやホイストで重量物を吊り上げる際に、ワイヤロープやチェーンと重量物をシャックルで連結しています。

土木工事で矢板の引き抜きを行う際には、作業性の良さからロングタイプのシャックルが使用されることが多いです。

2. 重量物の固定

トラックでの輸送時に重量物をトラックに固定する場合にも、シャックルを使用しています。

3. 船舶などの係留

ボートや船舶などの係留時に、チェーンやロープとの連結にシャックルを使用しています。表面処理の施されたステンレス製のシャックルを使用すると、高価にはなりますが防錆性・耐久性をあげることが可能です。

4. 消波ブロックの連結

消波ブロック同士の連結には、強度のある鍛造タイプのシャックルがよく使用されています。

5. アウトドア

クライミングやスラックラインなどのアウトドアでも、ロープ、アンカーなどとの連結にシャックルを使用する場合があります。

シャックルの構造

シャックルは本体と、本体を閉じるためのボルト（ピン）で構成されています。

1. 本体

ワイヤロープなどのスリングを引っ掛ける部分をもつ本体は様々な形状がありますが、代表的なものとしてストレート型とバウ型があります。

・ストレート型

ストレート型はU字形状で、スリングを引っ掛ける部分であるふところが狭く、バウ型と比べ軽いのが特徴で主に一本吊りの時に使用されます。

・バウ型

バウ型はおたふくとも呼ばれる様にふところが広いので、複数のスリングを掛けても重なりにくくなっており、多重吊りの時に使用されることが多いです。

2. ボルト（ピン）

ボルト（ピン）部分は、ボルト・ナット型とねじ込み型があります。

・ボルト・ナット型

ボルトとナットで止めた後に割ピンを入れてナットの抜け落ちを防ぐため、振動が多い場所での使用に適しています。取り外しの作業性は下がるため、取り外しの頻度が少ない場合に使用されることが多いです。

・ねじ込み型

ボルトのつまみ部分の開いた穴に、棒を差し込んで増し締めや取り外しを容易に行うことができ、スリングの取り外しが多い場合に適したタイプです。

3. シャックルの取り付け

シャックルの取り付けの際は、ボルトの回転を防ぐため、シャックルの本体側にワイヤロープなどの振動する側を、シャックルのボルト側に固定されている側がくる様に取り付けます。

4. シャックルの素材

シャックルの素材は、強度や重さ、性質が異なる、鉄・アルミ・ステンレスなどの金属を使用しています。

シャックルの選び方

1. 耐荷重

シャックルを使用して安全に重量物を吊り上げるためには、耐荷重を満たすことが重要です。この耐荷重は、縦方向に荷重をかけることを前提とした値です。耐荷重を超えて使用すると、シャックルの破損、重量物の落下につながる可能性があり危険です。

2. 形状・サイズ

スリングが一本吊りの場合はストレート型、多重吊りの場合はバウ型のシャックルを選択するのが一般的です。ボルトのタイプは、取り外しの頻度や緩みにくさを考慮して選択します。

また、連結するスリングのサイズや作業性を考慮しながら、最適なサイズのシャックルを選択することが必要です。

3. 素材

シャックルの素材や表面処理により、強度や重さ、防錆性・耐久性など特性が異なります。

鉄は、強度が高く比較的安価で多くの場所で使用されていますが錆びやすい欠点があります。

ステンレスは、鉄より高価になりますが錆びにくく耐久性があります。

アルミは鉄やステンレスより強度は劣りますが、軽量で持ち運びに適しています。

素材にメッキや塗装を施し錆びにくくしたものや、熱処理を施し強度を上げたシャックルもあるので、使用環境やコストを考慮しながら選択します。

Metoreeでは各社カタログを無料で一括でダウンロードできるので、製品比較時に各社サイトで毎回情報を登録する手間を短縮することができます。

各社シャックルのカタログを無料一括ダウンロードできます。

シャックルメーカー 16社

*一部商社などの取扱い企業なども含みます。

JISシャックルより約70％軽い「タイガーシャックル」注目製品
極東技研工業株式会社

*JISシャックルに比べて約68.5％軽量
*スーパーゼネコン採用実績多数
*安全率6倍
*2.0tから55.0tまでのラインナップ
小さくて軽くて強いので取り扱いが簡単です。
ホームセンターでも販売中

- - 極東技研工業株式会社
    JISシャックルより約70％軽い「タイガーシャックル」
  - 会社サイト創業: 1980年従業員数: 6人資本金: 30,000,000円会社詳細
  - 住所: 大阪府岸和田市上松町3丁目6-41番地
- 私たちは1980年4月設立以来、常に良い物を最適地生産するという使命をもって、世界各地へ事業展開してきました。世界には、皆さんがまだ見ぬ驚きの商品がたくさんあります。
- - 浪速鉄工株式会社メーカー
    シャックル
  - 会社サイト創業: 1949年従業員数: 40人資本金: 48,000,000円会社詳細
  - 住所: 大阪府大阪市港区弁天3丁目6番15号
- - 株式会社水本機械製作所メーカー
    シャックル
  - 会社サイト創業: 1950年従業員数: 114人資本金: 10,000,000円会社詳細
  - 住所: 兵庫県姫路市白浜町宇佐崎南1丁目27番地
- - 東レインターナショナル株式会社メーカー
    超軽量シャックル
  - 会社サイト創業: 1968年従業員数: 1,254人会社詳細
  - 住所: 東京都中央区日本橋本町3丁目1番1号日本橋TIビル
- - 大洋製器工業株式会社メーカー
    シャックル
  - 会社サイト創業: 1938年従業員数: 126人資本金: 100,000,000円会社詳細
  - 住所: 大阪府大阪市西区千代崎1-11-1
- - 城東産業株式会社メーカー商社・代理店
    シャックル
  - 会社サイト創業: 1987年従業員数: 70人会社詳細
  - 住所: 東京都江東区常盤1-12-8
- - コンドーテック株式会社メーカー商社・代理店
    シャックル
  - 会社サイト上場(東証プライム) 創業: 1947年従業員数: 733人会社詳細
  - 住所: 大阪府大阪市西区境川二丁目2番90号
- - 関西工業株式会社
    JIS規格シャックル
  - 会社サイト創業: 1943年会社詳細
  - 住所: 広島県福山市箕島町7399-35
- - 清川工業株式会社
    新JIS規格シャックル SA
  - 会社サイト創業: 1972年従業員数: 25人会社詳細
  - 住所: 大阪府大阪市港区波除1丁目4番73号
- - 株式会社アイビッグ
    AIB Grade 10 Shackles
  - 会社サイト創業: 1971年資本金: 18,000,000円会社詳細
  - 住所: 愛知県清須市清州1933
- - 有限会社中村商会
    シャックル
  - 会社サイト創業: 1980年会社詳細
  - 住所: 東京都葛飾区西水元5-11-7
- - 日興製綱株式会社
    シャックル
  - 会社サイト創業: 1957年会社詳細
  - 住所: 大阪府岸和田市山直中町761
- - グラス・ファイバー工研株式会社
    シャックル
  - 会社サイト創業: 1973年会社詳細
  - 住所: 大阪府東大阪市加納4丁目8－47加納工業団地
- - 早間金属有限会社
    軽量シャックル
  - 会社サイト会社詳細
  - 本社:
- - 株式会社米山商社・代理店
    シャックル
  - 会社サイト創業: 1959年会社詳細
  - 住所: 東京都葛飾区青戸7-3-9
- - 株式会社TOWA 商社・代理店

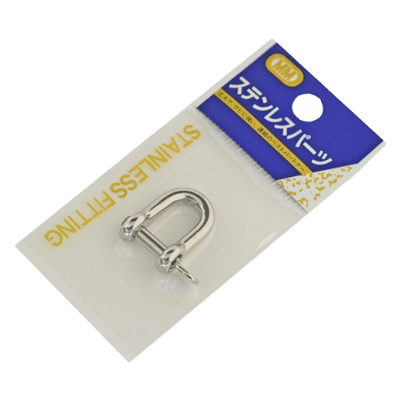

    ステンレスシャックル
  - 会社サイト創業: 1988年会社詳細
  - 住所: 東京都墨田区緑1-4-10

シャックル 2024年8月のメーカーランキング

*一部商社などの取扱い企業なども含みます

2024年8月の注目ランキングベスト10

注目ランキング導出方法

順位	会社名	クリックシェア
1	極東技研工業株式会社	25.8%
2	株式会社アイビッグ	12.9%
3	浪速鉄工株式会社	9.7%
4	コンドーテック株式会社	9.7%
5	株式会社水本機械製作所	9.7%
6	城東産業株式会社	6.5%
7	東レインターナショナル株式会社	6.5%
8	大洋製器工業株式会社	6.5%
9	関西工業株式会社	6.5%
10	早間金属有限会社	3.2%
