フレックスカップリングのメーカー22社一覧や企業ランキングを掲載中！フレックスカップリング関連企業の2025年8月注目ランキングは1位:株式会社大谷商会、2位:株式会社椿本チエイン、3位:株式会社九州ハセックとなっています。 フレックスカップリングの概要、用途、原理もチェック！
フレックスカップリング (英: Flexible Shaft Couplings) とは、フレキシブルカップリングの略称で、軸継手の一種です。
カップリング (軸継手) は、駆動軸と従動軸を連結して動力を伝達する機械要素で、「リジットカップリング」と「フレックスカップリング」の2種類があります。フレックスカップリングは、駆動軸と従動軸の芯ずれを吸収して振動や軸受への負荷し、さらにミスアライメントによる消耗やトラブルを低減します。
リジットカップリングは、駆動軸と従動軸は芯ずれの無い結合が必須ですが、バックラッシュはゼロで動力伝達は最も効率的です。
2025年8月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社大谷商会 |
14.4%
|
| 2 | 株式会社椿本チエイン |
14.4%
|
| 3 | 株式会社九州ハセック |
8.7%
|
| 4 | 鍋屋バイテック会社 |
8.7%
|
| 5 | 三ツ星ベルト株式会社 |
6.7%
|
| 6 | 三木プーリ株式会社 |
4.8%
|
| 7 | Mayr Japan 合同会社 |
4.8%
|
| 8 | サカエ機工株式会社 |
4.8%
|
| 9 | 株式会社マイティ |
4.8%
|
| 10 | 東亜フレックス株式会社 |
3.8%
|
項目別
使用用途
#自動車
#医療設備
構造
クッション型
複合型
伸縮型
機能
高トルク伝達型
振動吸収型
材料
金属製
樹脂製
ねじりばね定数 N・m/rad
0 - 100
100 - 1,000
1,000 - 10,000
10,000 - 100,000
100,000 - 1,000,000
1,000,000 - 11,000,000
トルク 常用 N・m
0 - 10
10 - 100
100 - 1,000
1,000 - 8,000
トルク 最大 N・m
0 - 50
50 - 500
500 - 2,500
2,500 - 24,000
慣性モーメント kg・m2
0 - 1
1 - 10
10 - 100
100 - 1,000
1,000 - 10,000
10,000 - 100,000
100,000 - 1,000,000
1,000,000 - 1,000,000,000
最高回転速度 min-1
0 - 1,000
1,000 - 2,000
2,000 - 5,000
5,000 - 10,000
10,000 - 20,000
20,000 - 30,000
30,000 - 40,000
40,000 - 400,000
許容誤差 偏心 mm
0 - 0.1
0.1 - 0.2
0.2 - 0.3
0.3 - 0.6
0.6 - 1
1 - 3
3 - 5
許容誤差 偏角 ゜
0 - 1
1 - 2
2 - 5
5 - 15
許容誤差 軸方向 mm
-1 - 0
0 - 1
1 - 2
2 - 4
質量 kg
0 - 1
1 - 10
10 - 80
アサ電子工業株式会社
320人以上が見ています
最新の閲覧: 21時間前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間

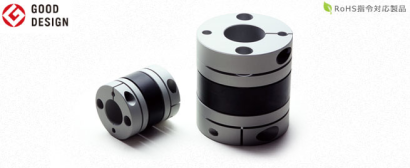

ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
三木プーリ株式会社
36200人以上が見ています
最新の閲覧: 1分前
100.0% 返答率
47.0時間 返答時間
サーボモータ用途に開発した、超高剛性の金属板ばね式カップリングで、この方式は、ねじれ方向に硬く、こじり方向・段違い方向・軸方向...
5種類の品番
トックス プレソテクニック株式会社
200人以上が見ています
返信の早い企業
100.0% 返答率
9.2時間 返答時間
カップリングZWKは、TOX®-パワーパッケージの作動ロッドに直接ねじ込まれます。TOX®-パワーパッケージとダイの間をフレキシブルに接続し...
東亜フレックス株式会社
300人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.2時間 返答時間
■安全機構付カムアームカップリング ・A-A-59326 (MIL-C-27487) を基準に製作している品と互換性があります。 ・同径サイズなら、どのタ...
竹田商事株式会社
220人以上が見ています
■タイプとサイズ フレキシブルエレメントは、高トルク伝達と高速回転の両方に対応します。エレメントのねじり剛性は、適切な特性のラバ...
岡本機工株式会社
20人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.8時間 返答時間
■特長 ・バックラッシュ0 (ゼロ) ・高ゲイン対応 ・高トルク ・高ねじり剛性 ・振動吸収性 ■用途 半導体製造装置/実装機/工作機械/包装機
レコサポート株式会社
210人以上が見ています
最新の閲覧: 1日前
■ドゥリマイテック社のカップリングの特長 ・ドゥリマイテック社のカップリングは従動および駆動側の軸を接続し動力を伝達するために使...
アサ電子工業株式会社
290人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
三木プーリ株式会社
1290人以上が見ています
最新の閲覧: 46分前
100.0% 返答率
47.0時間 返答時間
サーボモータ・ステッピングモータ用高減衰性能ゴムカップリングです。新開発のゴムエレメントが高減衰で低反力を実現しました。弾性部...
トックス プレソテクニック株式会社
220人以上が見ています
最新の閲覧: 6時間前
返信の早い企業
100.0% 返答率
9.2時間 返答時間
ラムガイドにはカップリングZWKが含まれています。TOX®-パワーパッケージの作動ロッドに取り付けられます。プレスフレームの2つのブッシ...
竹田商事株式会社
230人以上が見ています
アクサフレックスカップリングは高いフレキシビリティーを持ち、軸のプラグインが容易なフライホイールカップリングです。内燃式エンジ...
アサ電子工業株式会社
280人以上が見ています
最新の閲覧: 2時間前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
岡本機工株式会社
20人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.8時間 返答時間
■特長 ・振動吸収 ・高ゲイン対応 ・高ねじり剛性 ■用途 アクチュエータ/表面実装機/精密XYステージ/インデックステーブル
レコサポート株式会社
480人以上が見ています
最新の閲覧: 2時間前
■ドゥリマイテック社のカップリングの特長 ・ドゥリマイテック社のカップリングは従動および駆動側の軸を接続し動力を伝達するために使...
三木プーリ株式会社
1550人以上が見ています
最新の閲覧: 5時間前
100.0% 返答率
47.0時間 返答時間
2個のハブの間に緩衝ゴム (ニトリルゴム) をはさみ込んだだけのシンプルな構造のカップリングで、ハブの材質にアルミ合金を採用し、軽量...
アサ電子工業株式会社
340人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
三木プーリ株式会社
4760人以上が見ています
最新の閲覧: 2分前
100.0% 返答率
47.0時間 返答時間
2個のハブの間にエレメントと呼ばれる緩衝材 (ポリウレタンエラストマー) をはさみ込んだシンプルな構造のカップリングで、トルク伝達に...
3種類の品番
岡本機工株式会社
30人以上が見ています
最新の閲覧: 11時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.8時間 返答時間
■特長 ・高トルク ・振動吸収 ・スリーブ圧入式 ■用途 XYステージ/インデックステーブル/工作機械/射出成形機
レコサポート株式会社
420人以上が見ています
最新の閲覧: 2時間前
■ドゥリマイテック社のカップリングの特長 ・ドゥリマイテック社のカップリングは従動および駆動側の軸を接続し動力を伝達するために使...
アサ電子工業株式会社
270人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
三木プーリ株式会社
3150人以上が見ています
最新の閲覧: 2時間前
100.0% 返答率
47.0時間 返答時間
円柱状の材料に螺旋状のスリットを入れた完全一体構造の金属カップリングで、バックラッシがありません。材質には、高力アルミ合金を採...
4種類の品番
アサ電子工業株式会社
270人以上が見ています
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
岡本機工株式会社
30人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.8時間 返答時間
■特長 ・完全一体構造 ・バックラッシュ0 (ゼロ) ・低反力 ■用途 搬送装置/アクチュエータ/光学装置向け/エンコーダ
レコサポート株式会社
380人以上が見ています
最新の閲覧: 22分前
■ドゥリマイテック社のカップリングの特長 ・ドゥリマイテック社のカップリングは従動および駆動側の軸を接続し動力を伝達するために使...
アサ電子工業株式会社
310人以上が見ています
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
三木プーリ株式会社
2990人以上が見ています
最新の閲覧: 3時間前
100.0% 返答率
47.0時間 返答時間
軸に取り付けるハブとハブの間を金属コイルばねでつないだカップリングで、すぐれたたわみ性と小型・高トルクを実現しています。モデル...
3種類の品番
三木プーリ株式会社
1350人以上が見ています
最新の閲覧: 46分前
100.0% 返答率
47.0時間 返答時間
本体材質にアルミ合金を採用した、ピン・ブッシュ式のカップリングで、各部品の剛性が非常に高く、高精度なピンとドライメタルの組合わ...
2種類の品番
岡本機工株式会社
30人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
3.8時間 返答時間
■特長 ・高トルク ・許容ミスアライメント大 ■用途 スパッタリング装置/パーツフィーダ/工作用ミシン/アミューズメント機器
アサ電子工業株式会社
300人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
21.3時間 返答時間
ディスクカップリング ■概要 ・バックラッシュゼロ ・スムーズな回転伝達 ・あらゆる用途に合う豊富なバリエーション ディスク型カップ...
レコサポート株式会社
420人以上が見ています
最新の閲覧: 4時間前
■ドゥリマイテック社のカップリングの特長 ・ドゥリマイテック社のカップリングは従動および駆動側の軸を接続し動力を伝達するために使...
検索結果 82件 (1ページ/3ページ)
フレックスカップリング (英: Flexible Shaft Couplings) とは、フレキシブルカップリングの略称で、軸継手の一種です。
カップリング (軸継手) は、駆動軸と従動軸を連結して動力を伝達する機械要素で、「リジットカップリング」と「フレックスカップリング」の2種類があります。フレックスカップリングは、駆動軸と従動軸の芯ずれを吸収して振動や軸受への負荷し、さらにミスアライメントによる消耗やトラブルを低減します。
リジットカップリングは、駆動軸と従動軸は芯ずれの無い結合が必須ですが、バックラッシュはゼロで動力伝達は最も効率的です。
図1. フレックスカップリングの使用例
フレックスカップリングは、一般的に機械の振動・衝撃が大きな機械の軸継手として使用されています。特に、振動や芯ずれの吸収が優れていることから、高精度な位置決めが必要な場合のサーボモーター用軸継手、高負荷な機器・回転速度が一定でない機械などに使われるケースが多いです。
ジョー形やオルダム形などの、スリーブやスペーサー付きタイプは、メンテナンス性が高いのが特徴として挙げられます。スペーサーを取り外すことで、駆動軸と従動軸を移動させずに、分解と組み立て可能です。そのため、ポンプ、コンプレッサ、送風機などの軸継手としても使用されています。
図2. 芯ずれ (ミスアライメント)
カップリングの重要な役割は、以下の4つです。
特にフレックスカップリングは、上記の2、3項に優れたカップリングです。フレキシブル性を持たせるために、ディスク、スリーブ、スペーサー、高減衰能ゴムや両軸間に挟み込み結合したり、スリット加工し柔軟性を付加しています。これにより、駆動軸と従動軸のある程度の芯ずれ (偏心、偏角、軸方向変位など) を許容し、フレキシブル性で振動や衝撃を吸収し安定した回転を維持します。
駆動軸と従動軸の芯ずれを許容できることで、部品それぞれの加工精度をある程度下げることが可能です。その結果、製作コストも抑えられ、機械の組み立て調整が容易になります。また、フレックスカップリングをモーターの結合に使用する場合は、運転によるモーターの発熱をカップリングがある程度遮蔽します。
図3. フレックスカップリングの種類 (1)
図4. フレックスカップリングの種類 (2)
フレックスカップリングは、種類や構造により特性が異なり、適用できるモーターが異なり、代表的な種類は下表のとおりです。
|
種類 |
特徴 |
特性 |
適用モーター |
|||||
|
許容芯ずれ |
ねじり剛性 |
ゼロバックラッシュ |
振動吸収性 |
インダクションモーター |
サーボモーター |
ステッピングモーター |
||
|
ディスク形 |
|
〇 |
〇 |
◎ |
- |
- |
〇 |
〇 |
|
スリット形 |
|
△ |
〇 |
◎ |
- |
- |
〇 |
〇 |
|
クロスピン形 |
|
- |
- |
- |
△ |
〇 |
△ |
△ |
|
マグネット形 |
|
- |
- |
- |
〇 |
〇 |
- |
- |
|
ジョー形 |
|
〇 |
△ |
△ |
〇 |
◎ |
〇 |
〇 |
|
オルダム形 |
|
◎ |
- |
- |
〇 |
◎ |
- |
- |
|
高減衰能ゴム形 |
|
- |
- |
◎ |
〇 |
- |
◎ |
◎ |
|
ベローズ形 |
|
- |
- |
- |
〇 |
- |
- |
〇 |
記号説明 ◎: 最も適合、○: 適合、△: 用途によって適合
据付や運転条件によるカップリングの選定の流れは以下のとおりです。
