負荷試験機のメーカー28社一覧や企業ランキングを掲載中！負荷試験機関連企業の2025年6月注目ランキングは1位:株式会社デンケン、2位:デンヨー株式会社、3位:株式会社東海テクノとなっています。 負荷試験機の概要、用途、原理もチェック！
負荷試験機とは、発電施設の性能を確認するために電気負荷を生み出す機械です。
発電機などの発電装置を非常用発電機として運用する場合、有事の際に十分な能力を発揮する必要があります。スプリンクラー設備や屋内消火栓ポンプ、排煙機などの運転がその一例です。これらの発電機が能力を定格仕様どおりに発揮できることを確認するために、負荷に電気を供給する試験を定期的に行う必要があります。
ただし、実際にスプリンクラーなどを運転するのが困難な場合も多いです。そのような場合は、疑似負荷による試験を実施することが一般的です。この疑似負荷に負荷試験機が使用されます。
負荷試験機を使用することで、発電機を最大出力で運転しながらテストすることができます。これにより、発電機の性能を最大限に引き出し、効率的にテストを行うことが可能です。また、発電機に異なる負荷をかけてテストすることができるため、動作特性や性能を様々な状況で評価することが可能です。
2025年6月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社デンケン |
21.5%
|
| 2 | デンヨー株式会社 |
8.3%
|
| 3 | 株式会社東海テクノ |
7.0%
|
| 4 | 坂口電熱株式会社 |
7.0%
|
| 5 | 松栄電子工業株式会社 |
6.1%
|
| 6 | 赤司電機株式会社 |
5.3%
|
| 7 | 株式会社辰巳菱機 |
5.3%
|
| 8 | 株式会社アステックス |
4.8%
|
| 9 | 株式会社シンコーテック |
4.4%
|
| 10 | 株式会社計測技術研究所 |
3.9%
|
項目別
使用用途
#発電設備評価
#バッテリ性能試験
#モータ性能試験
#非常用電源検証
#電気自動車評価
負荷電力 kW
0 - 100
100 - 500
500 - 2,000
2,000 - 2,100
電圧 V
0 - 100
100 - 300
300 - 500
500 - 1,500
1,500 - 7,000
7,000 - 101,000
電流 A
0 - 1
1 - 10
10 - 50
50 - 100
100 - 500
500 - 1,000
定抵抗レンジ Ω
0 - 1
1 - 100
100 - 1,000
1,000 - 10,000
10,000 - 100,000
100,000 - 200,000
定電力レンジ W
0 - 10
10 - 50
50 - 150
150 - 300
300 - 500
定電流レンジ A
0 - 1
1 - 10
10 - 100
使用環境温度 ℃
30 - 40
40 - 50
株式会社菅原研究所
140人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
2.1時間 返答時間
■慣性の少ない測定を実現 力検出にはストレインゲージによるロードセルを使用し、そのロードセルを直動駆動装置で制御することで、リニ...
有限会社テン・ワーク
70人以上が見ています
100.0% 返答率
44.3時間 返答時間
新開発「 TKシリーズ 」の特徴 「TKシリーズ」は自家発電機の負荷運転を実行し、負荷試験をおこなうヒーター式負荷試験装置です。 非常...
有限会社テン・ワーク
40人以上が見ています
100.0% 返答率
44.3時間 返答時間
新開発「 TKシリーズ 」の特徴 「TKシリーズ」は自家発電機の負荷運転を実行し、負荷試験をおこなうヒーター式負荷試験装置です。 非常...
菊水電子工業株式会社
1370人以上が見ています
最新の閲覧: 21時間前
100.0% 返答率
58.2時間 返答時間
PLZ-5WH2シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kWのベンチモデルから単一セッ...
5種類の品番
株式会社計測技術研究所
1000人以上が見ています
返信の比較的早い企業
100.0% 返答率
21.7時間 返答時間
大容量直流電子負荷「QL-Dシリーズ」は、従来品の電子負荷でご好評いただいたオシロライクなUIと高速電流制御テクノロジーを採用し、使...
10種類の品番
有限会社テン・ワーク
40人以上が見ています
100.0% 返答率
44.3時間 返答時間
新開発「 TKシリーズ 」の特徴 「TKシリーズ」は自家発電機の負荷運転を実行し、負荷試験をおこなうヒーター式負荷試験装置です。 非常...
インストロンジャパンカンパニイリミテッド
250人以上が見ています
返信の比較的早い企業
100.0% 返答率
26.5時間 返答時間
インストロン TestMaster AT3自動試験システムは、プラスチック試験片の自動 引張試験と曲げ試験に対応するための革新的な設計を採用し...
2種類の品番
多摩川エアロシステムズ株式会社
270人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
16.7時間 返答時間
270V DC電源のテストおよび保守用のため、専用設計された堅牢デザイン ■DEKAL LOAD BANKの利点 ・特別な訓練を受けていない操作員にも...
株式会社デンケン
130人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
54.8時間 返答時間
■非常用発電機の点検、データセンター立ち上げ時の負荷試験に 「低圧負荷試験装置」は、非常用発電機の点検には欠かせない装置となりま...
株式会社ティ・アンド・シー・テクニカル
670人以上が見ています
最新の閲覧: 6時間前
100.0% 返答率
40.2時間 返答時間
■抵抗では面倒な負荷の設定を自由に 電子負荷装置は可変素子の技術を用いて自由に設定できます手軽さのために基本性能に絞りコストを抑...
2種類の品番
株式会社テクシオ・テクノロジー
8480人以上が見ています
最新の閲覧: 8分前
返信の比較的早い企業
100.0% 返答率
31.9時間 返答時間
■軽量でコンパクトな大容量電子負荷装置 LSCシリーズは、4kW, 5kW, 6kWの3種類の電力範囲で150V/600V/1,200Vモデルの直流電子負荷装置で...
9種類の品番
株式会社品川通信計装サービス
420人以上が見ています
最新の閲覧: 14時間前
返信の比較的早い企業
100.0% 返答率
23.2時間 返答時間
DC100kVまでの高電圧で各種負荷試験を行う事が出来る抵抗器です。 ■用途 ・高圧電源の特性試験 ・高電圧リレーの負荷装置等
株式会社ナック
30人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
17.9時間 返答時間
◼︎特長 ポルト、ナットの溶接強度試験最適。 小スペースな場所に設置可能です。 表示はｋN表示なので換算の手間が省けます。 価格や仕様...
アイデックス株式会社
160人以上が見ています
最新の閲覧: 7時間前
返信のとても早い企業
100.0% 返答率
0.2時間 返答時間
■どの物流手段にも必ず傾斜負荷は存在します あらゆる物流手段がありますが、トラックでは1-7度、船では最大20度、航空機では最大15度の...
菊水電子工業株式会社
710人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
58.2時間 返答時間
PLZ-5Wシリーズ (以下、PLZ-5W) は、従来機 (PLZ-4Wシリーズ) の優れた操作性を継承しつつ、視認性の高いカラー液晶ディスプレイ (LCD) ...
3種類の品番
日本カーネルシステム株式会社
460人以上が見ています
最新の閲覧: 1時間前
返信のとても早い企業
100.0% 返答率
4.4時間 返答時間
パワーコンディショナの研究・開発用に、系統連系試験に適用する事を目的としたLCR負荷装置です。「系統連系保護装置等の個別試験方法」...
2種類の品番
三友電子工業株式会社
7540人以上が見ています
最新の閲覧: 1時間前
100.0% 返答率
52.4時間 返答時間
■特長 ・最大出力：100W×2 (Dual) 、300W、400W ・電圧範囲：0～80V、0～600V ・1メインフレーム最大5モジュール (2kW) ・1メインフレ...
10種類の品番
King Design Industrial Co., LTD.
230人以上が見ています
最新の閲覧: 5時間前
0.0% 返答率
100.0時間 返答時間
■製品説明 梱包落下：梱包された製品について、製品本体の耐衝撃性、被覆性、耐落下性をテストし、梱包設計を改善できるかどうかを判断...
テレダイン・ジャパン株式会社（テレダイン・レクロイ）
690人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
100.0% 返答率
20.5時間 返答時間
■特徴 ・最大7つのモードで動作 ・単純な電子負荷から製品試験までカバー
3種類の品番

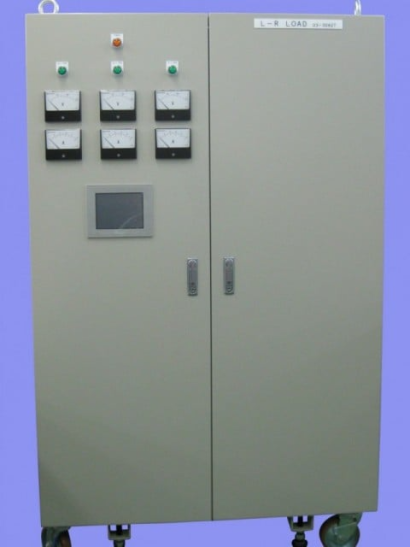

松栄電子工業株式会社
270人以上が見ています
最新の閲覧: 18時間前
■概要 ・遅れ力率及び進み力率共0.1～0.98の範囲で連続的に可変できます。 ・三相用 (3Uシリーズ) は周波数を指定してください。 ・本装...
株式会社アステックス
220人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
31.2時間 返答時間
200/400V兼用・並列運転可。発電機、UPS等の試験対応。
三田産業株式会社
330人以上が見ています
最新の閲覧: 17時間前
■概要 車種は50cc~250ccに対応可能です。エンジンを使わずに前輪、または後輪をドライブできます。タッチパネルのレシピにより運転プロ...
株式会社デンケン
110人以上が見ています
100.0% 返答率
54.8時間 返答時間
特長 ■負荷試験装置の可能性を高め、容量を拡大、さらに200V･400V系の両環境に対応 ・大容量ながら可搬性を考慮した分割型を採用し、狭...
株式会社ナック
30人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
17.9時間 返答時間
◼︎特長 ポルト、ナットの溶接強度試験に最適。 小スペースな場所に設置可能です。 表示はｋN表示なので換算の手間が省けます。 価格や仕...
King Design Industrial Co., LTD.
160人以上が見ています
0.0% 返答率
100.0時間 返答時間
■製品説明 過渡衝撃システムとは、製品構造が瞬間的な応力や衝撃を受けたときに発生する高強度の応力波伝達反応を指し、 これらの応力...
株式会社アステックス
200人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
31.2時間 返答時間
200/400V兼用・並列運転可。発電機、UPS等の試験対応。
菊水電子工業株式会社
250人以上が見ています
100.0% 返答率
58.2時間 返答時間
本試験器は、電源回路以外のインダクタンス負荷に接続する回路に対するサージ試験2 (試験波形発生装置使用の場合) に適用します。サージ...
株式会社ナック
20人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
17.9時間 返答時間
◼︎特長 ポルト、ナットの溶接強度試験に最適。 小スペースな場所に設置可能です。 表示はｋN表示なので換算の手間が省けます。 価格や仕...
検索結果 81件 (1ページ/2ページ)
負荷試験機とは、発電施設の性能を確認するために電気負荷を生み出す機械です。
発電機などの発電装置を非常用発電機として運用する場合、有事の際に十分な能力を発揮する必要があります。スプリンクラー設備や屋内消火栓ポンプ、排煙機などの運転がその一例です。これらの発電機が能力を定格仕様どおりに発揮できることを確認するために、負荷に電気を供給する試験を定期的に行う必要があります。
ただし、実際にスプリンクラーなどを運転するのが困難な場合も多いです。そのような場合は、疑似負荷による試験を実施することが一般的です。この疑似負荷に負荷試験機が使用されます。
負荷試験機を使用することで、発電機を最大出力で運転しながらテストすることができます。これにより、発電機の性能を最大限に引き出し、効率的にテストを行うことが可能です。また、発電機に異なる負荷をかけてテストすることができるため、動作特性や性能を様々な状況で評価することが可能です。
負荷試験機は主に発電機を有する場合に使用します。以下は用途の一例です。
病院では電力供給の断絶に備えて独自の発電機を備えていることが多いです。負荷試験機はこれらの発電機の定期的なテストや定格負荷下での性能評価に使用されます。これにより、発電機が要求される負荷に対して十分な電力を供給できることを確認することが可能です。
病院以外にも、老人ホームなどの介護施設や上水道の汲み上げポンプなどに発電機を利用することもあります。これらの施設に電力が供給されていることは、地域住民の生命維持の観点から重要です。したがって、定期的に負荷試験機で性能を評価する必要があります。
商業施設では建物内の電力供給の信頼性を確保するために負荷試験機が使用されます。これにより、発電機やUPSなどのバックアップシステムが適切に機能するこかをテストすることが可能です。特に、生鮮食品や食料品を扱う場合、冷凍機が停止しないようにバックアップすることで、食品廃棄を防止します。
データセンターでは電力供給の安定性が極めて重要なため、UPSを使用して電力供給することが多いです。UPSは電力が一時的に失われた場合に、データセンターの運用を継続するために使用されます。負荷試験機を使用してUPSが実際の負荷条件下で正常に機能することを確認し、データセンターの可用性と信頼性を担保します。
発電所では、発電機が安定して電力を供給できるかを確認するために負荷試験機が利用されます。これにより、発電所が電力需要の変動に迅速に対応できることを評価します。また、定期的な保守や点検時にも負荷試験機が使用され、発電機の性能の変化や問題を早期に検出することが可能です。
負荷試験機は様々な容量・電圧に対応しています。特に変圧器を組み合わせることにより、高圧 (6600/3300V) や特別高圧 (11～77kV) の試験にも対応可能であり、したがって、大型の発電機の負荷試験にも容易に対応することが可能です。
負荷試験機は以下のような部品・機器によって構成されます。
負荷試験機の大部分は抵抗器です。抵抗器は電流を流すと発熱する素子であり、電力を消費して熱エネルギーに変換します。これにより、負荷試験機は電力を消費し、発電機やUPSに負荷をかけることが可能です。
負荷試験機は発電機に対する負荷をON/OFFさせるために遮断器が備えられています。遮断器は電気回路を開閉して負荷を接続または切断する役割を果たします。これにより、負荷試験機は必要に応じて負荷を調整し、適切な試験条件を確保することが可能です。
負荷試験機の操作や制御は制御装置によって行われます。制御装置は冷却ファンや遮断器、抵抗器などの各部品を制御し、負荷試験機の動作を調整する重要な機器です。また、負荷の変化や試験条件の設定なども制御装置を介して行われます。
制御装置にはコンピューターやPLCなどが使用されることが多いです。
負荷試験機は運転すると発熱するため、熱を効果的に放熱する必要があります。そのため、冷却ファンが搭載されていることが多いです。冷却ファンは負荷試験機内の熱を外部に排出し、装置の過熱を防ぐ役割を果たします。
負荷装置を選ぶ際は、以下の選定要素を考慮することが重要です。
負荷試験機は接続する発電・蓄電系統の電源電圧に対応している必要があります。一般的には商用電源には交流が使用され、バッテリーなどの蓄電装置のテストには直流電源が使用されます。使用する電源の周波数や電圧または相数を確認し、適切な負荷試験機を選択することが重要です。
負荷試験機の負荷容量は装置が生成できる最大の電力負荷を示します。選択する負荷試験機はテスト対象の負荷要件に合わせて適切な負荷容量を選ぶことが必要です。一般的に負荷容量はkWやkVAなどの単位で表されます。
負荷試験機の精度はテストの正確性と信頼性に影響を与えます。分解能は負荷を変化させることができる最小単位を示す指標です。より高い分解能と精度を持つ負荷試験機によって、正確なテスト結果を出すことが可能です。
参考文献
https://www.yodohen.co.jp/product/test/load/
https://kyushu-lts.com/load-test/two-methods/
http://www.sougo-ds.co.jp/gijifuka/index3.html
「消防用設備等の点検要領一部改正について(通知)」(消防予第373号。平成30年6月1日)
