XYZ軸ラックピニオンステージ-XR-085
XYZ軸ラックピニオンステージ-ツクモ工学株式会社

XYZ軸ラックピニオンステージ
ツクモ工学株式会社

💻 電子・電気機器業界用 ⚡ エネルギー業界用 🚀 航空・宇宙業界用

ツクモ工学株式会社の対応状況 返信のとても早い企業

返答率

100.0%

返答時間

0.6時間


無料
見積もり費用は無料です、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません

この製品について

■概要

・XYZ軸ラックピニオンステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。 ・移動用ツマミを回すと、20mm/回転で素早く移動します。 ・駆動方式はラック・ピニオン機構(真鍮・ステンレス)、移動ガイドはアリ溝式(アルミ)を採用しており、ロングストロークの素早い調整ができます。 ・材質  :アルミニウム、真鍮、ステンレス ・表面処理:アルマイト

■使い方

・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。 (ネジの種類や位置は、型番説明を参照ください。) ・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。 ・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。 (1)調整ツマミ ・X軸:下段に設置されているネジ(ネジの長さ方向がX軸に対し直角方向) ・Y軸:中段に設置されているネジ(ネジの長さ方向がY軸に対し直角方向) ・Z軸:上段に設置されているネジ(ネジの長さ方向がZ軸に対し直角方向) (2)クランプ ・XY軸:調整ツマミが設置されている面にあるレバー ・Z軸 :調整ツマミが設置されている面の反対面にあるレバー

■製品の固定

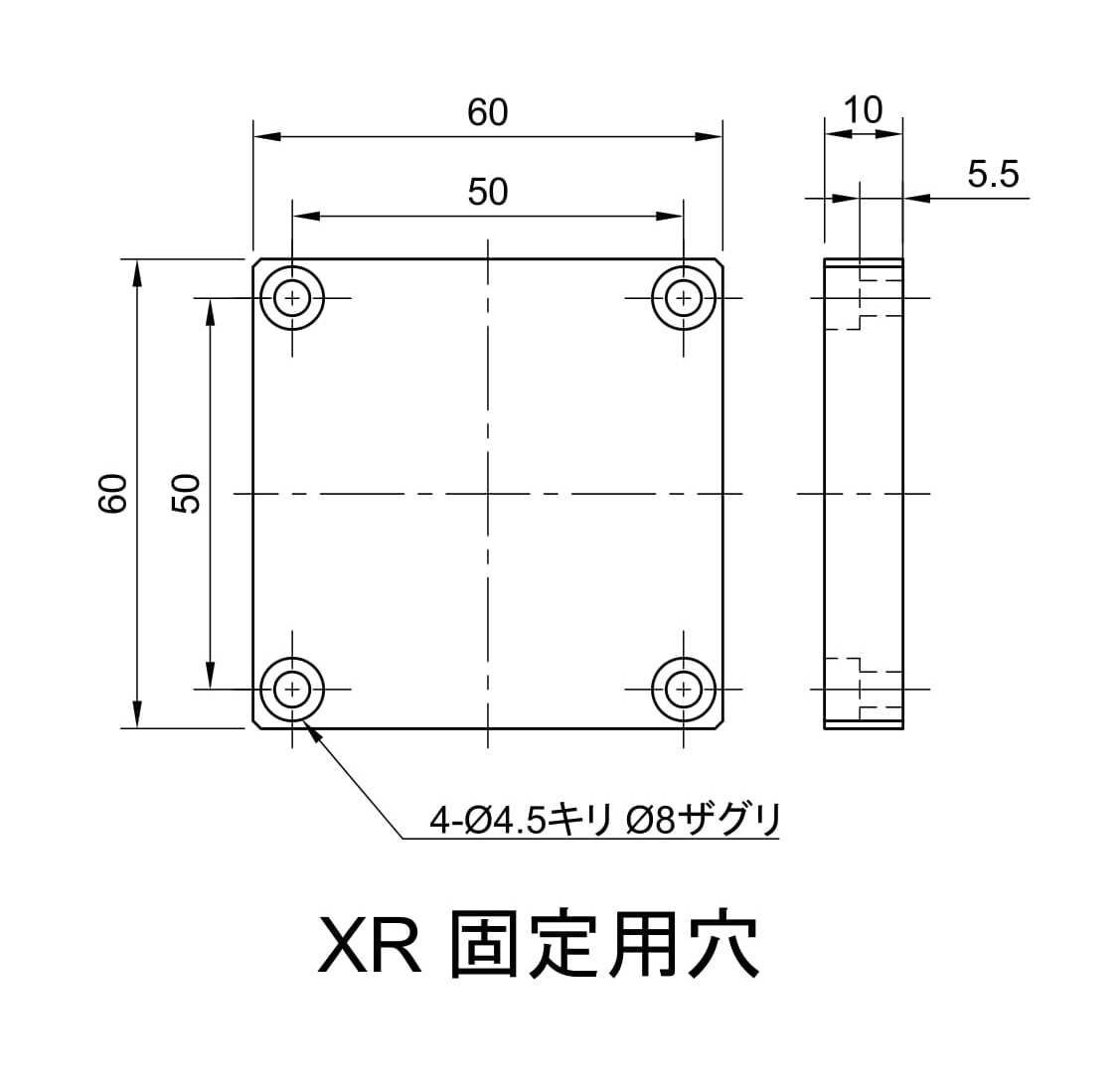

・本製品は、最下部部品にある穴(キリ穴とザグリの組合せ)にキャップボルトを用いて固定できます。

■利用する機構

・ラック・ピニオン

■用途例

・ステージに取り付けたものについて、3つの並進自由度(3軸)の調整が必要な用途。 ・検体について、位置の微調整が必要な測定、及び測定装置への用途。

■補足

・XR-085のステージ面に、ブラケットBR-16Lを接続するとポールスタンド(PSX-XX16)を取り付けでき、上面スペーサ(AD-351)を接続するとホルダ製品を取り付けることができます。 ・総合カタログVol.4冊子では、旧型番(XR-103)で記載しております。 ・ステージ面を水平にしたタイプ(XR-065F)のラインアップもございます。

  • シリーズ

    XYZ軸ラックピニオンステージ
  • 利用シーン

    電子・電気機器業界用 / エネルギー業界用 / 航空・宇宙業界用

この製品を共有する


190人以上が見ています


返答率: 100.0%

返答時間: 0.6時間


無料
見積もり費用は無料のため、お気軽にご利用ください

電話番号不要
不必要に電話がかかってくる心配はありません


位置決めステージ注目ランキング

もっと見る

位置決めステージの製品502点中、注目ランキング上位6点

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています

位置決めステージ注目ランキング (対応の早い企業)

返答時間が24時間以内の企業の中での注目ランキング

電話番号不要

何社からも電話が来る心配はありません

一括見積もり

複数社に同じ内容の記入は不要です

返答率96%

96%以上の方が返答を受け取っています


XYZ軸ラックピニオンステージ 品番1件

商品画像 品番 価格 (税抜) ステージ面 移動量 X 移動量 Y 移動量 Z 耐荷重 質量
XYZ軸ラックピニオンステージ-品番-XR-085

XR-085

¥55,000

34×40 mm

±30 mm

±30 mm

±20 mm

1.5 kgf (14.7 N)

0.71 kg
