ブロックマニホールドについての概要、用途、原理などをご説明します。また、ブロックマニホールドのメーカー17社一覧や企業ランキングも掲載しておりますので是非ご覧ください。ブロックマニホールド関連企業の2024年11月注目ランキングは1位:株式会社酒井製作所、2位:ダイキン工業株式会社、3位:オムロン株式会社となっています。
ブロックマニホールド (英: manifold block) とは、金属のブロック内部に回路を形成した部品です。
この部品を使用することで、個々の装置をつなぎ合わせるよりも小型で軽量化が実現できるうえ、配管も少なくなるのが利点です。使用用途に応じて、様々な形状のブロックマニホールドが販売されています。
回路設計ソフトを使用すれば、使用者のニーズに特化したブロックを製作することも可能です。
ブロックマニホールドは、その材質に応じて様々な場面で使用されます。具体的には、工作機械、半導体製造工程、薬液供給設備向け機器、薬ガス供給設備向け機器、N2パージ関連機器、酸素濃縮器、呼吸器/麻酔器などの用途です。
ブロックマニホールドの材質が鉄の場合は、潤滑油や切削油に適用できるため、工作機械を使用する場合の油の分岐を目的として使用されます。
ステンレスの場合は、水にも使用されるため、ブロックの貫通穴の一部を圧力計と組み合わせることで、水圧測定に使用できます。水以外にも、油や空気にも使用できます。
アルミ合金の場合は、空気に多く適用され、エアノズルに使用するエアの分岐などに使用されます。主に建設機械・農業機械・車両関係です。
ブロックマニホールドは鉄やステンレス、アルミ合金などの金属材質のブロックであり、その内部に回路状に穴が貫通して開けられています。本体の材質は、炭素鋼S25C・SS400、鋳鉄FC300，ステンレスSUS304、アルミ合金2000・5000・7000などです。
穴が回路となっているため、穴を通じて水や油、空気などの流体が流れていきます。穴の入り口にはねじが切ってあり、外部から配管と接続して使用されます。ブロックに穴構造が複数形成されているため、配管をコンパクトにまとめることが可能です。
汎用品として販売される代表的なブロックマニホールドとして、ブロックを直線状に穴が貫通したものや、T字、L字に穴が開けられたものが挙げられます。回路の設計次第では、穴を高密度に作成できるため、さらなる配管の集約化も期待できます。
コンパクトで大流量です。狭いスペースにも設置ができます。マニホールド化により、各機器を配管接続する場合に比べ、容積比で1/5～1/10程度に小形化が可能です。
給排気ポートの取り出し位置が選択できるため、配管の取り回しの自由度が向上します。パネルにマウントが可能です。
ユニバーサル加圧方式により、ノルマルオープン・ノルマルクローズの切替が容易です。
フラットケーブルが使用でき、コネクタの取出し方向は、上・横方向から選択可能です。
ブロックマニホールドの選定は、多くの要因を検討して行います。
使用する圧力が比較的低い場合は、アルミ製が適しています。ブロックマニホールドの取付けは、スチール製の場合、場所によっては重いので困難で、けがの発生も懸念されます。アルミ製の重さはスチールの1/3程度です。
最大流量でも圧力損失が小さくてはなりません。ポートはOリングタイプのGねじ、シールワッシャータイプのGねじ、UNFねじなどがあります。シールテープタイプのテーパねじは、コンタミ問題の可能性があるので、あまり使われません。
カートリッジバルブや積層バルブなどを使用すると、さらに軽量・コンパクト化が可能です。
回路設計には専用の設計支援ソフトがあり、CADを使用してオーダーメイド設計できます。これにより汎用品でなく、特殊形状であっても用途に応じて流路の作成が可能です。
流路の作成に精度が要求される場合は、専門の機械加工業者があるため、加工依頼する方法もあります。
参考文献
https://manifold.link/manifold/
https://www.tokyokeiki.jp/products/detail.html?pdid=71
*一部商社などの取扱い企業なども含みます。
2024年11月の注目ランキングベスト10
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社酒井製作所 |
20.7%
|
| 2 | ダイキン工業株式会社 |
17.2%
|
| 3 | オムロン株式会社 |
17.2%
|
| 4 | CKD株式会社 |
10.3%
|
| 5 | 株式会社豊昭鉄工所 |
6.9%
|
| 6 | エナパック株式会社 |
6.9%
|
| 7 | 共栄テクノス株式会社 |
3.4%
|
| 8 | 株式会社愛康 |
3.4%
|
| 9 | Yuyao Jiayuan Hydraulic Fitting Factory |
3.4%
|
| 10 | 株式会社アールデック |
3.4%
|
注目ランキング導出方法について
注目ランキングは、2024年11月のブロックマニホールドページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
122 点の製品がみつかりました
122 点の製品
ロス・アジア株式会社
410人以上が見ています
最新の閲覧: 16時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・漏れを防止し、真空用途 ・確実なシール機能 ・自己洗浄性と耐汚れ性 ・バルブの寿命にわたる再現性 ・摩耗の自己補償機能 他にも型番がござい...
10種類の品番
ロス・アジア株式会社
440人以上が見ています
最新の閲覧: 17時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・漏れを防止し、真空用途 ・確実なシール機能 ・自己洗浄性と耐汚れ性 ・バルブの寿命にわたる再現性 ・摩耗の自己補償機能 他にも型番がござい...
10種類の品番
ロス・アジア株式会社
410人以上が見ています
最新の閲覧: 12時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・確実な密閉性 ・セルフクリーニング性と耐汚れ性 ・寿命にわたる再現性バルブの ・摩耗を自己補償する 他にも型番がございます。
10種類の品番
ロス・アジア株式会社
370人以上が見ています
最新の閲覧: 7時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・確実な密閉性 ・セルフクリーニング性と耐汚れ性 ・寿命にわたる再現性バルブの ・摩耗を自己補償する 他にも型番がございます。
10種類の品番
理研機器株式会社
30人以上が見ています
最新の閲覧: 3時間前
返信のとても早い企業
100.0% 返答率
0.3時間 返答時間
1つの油圧回路を分岐する時に用います。3/8サイズと1/2サイズがあります。3/8サイズは5方口まで、1/2サイズは4方口まで標準で用意しています。
理研機器株式会社
50人以上が見ています
最新の閲覧: 2時間前
返信のとても早い企業
100.0% 返答率
0.3時間 返答時間
2つの油圧回路を分岐する時に用います。主に1台のポンプで2本の複動シリンダを作動させる時に用います。
ロス・アジア株式会社
330人以上が見ています
最新の閲覧: 4時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・95シリーズ ・2、4、6、8、および; 10駅 他にも型番がございます。
10種類の品番
ロス・アジア株式会社
290人以上が見ています
最新の閲覧: 11時間前
返信の比較的早い企業
100.0% 返答率
13.9時間 返答時間
■商品概要 ・個別バルブシャットオフ (自動) : 連続処理の稼働時間を増加 ・確実なシフトとセルフ-クリーニング: 極端な条件下でも信頼できるパフォーマンス ...
10種類の品番
ビカ・ジャパン株式会社
90人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
13.0時間 返答時間
■3バルブマニホールド モデルIV30とIV31 3バルブマニホールドは二つのシャットオフバルブと1つの圧力補償バルブで構成されます。シャットオフバルブは、差圧...
株式会社タカトテクニカ
40人以上が見ています
返信の早い企業
100.0% 返答率
8.0時間 返答時間
■カーエアコン冷媒チャージ用ゲージマニホールドサービスキット ・R134aカーエアコン用ゲージマニホールドです。車輌側接続はクイックジョイントです。 ・サ...
CKD株式会社
20人以上が見ています
最新の閲覧: 23時間前
返信の比較的早い企業
100.0% 返答率
22.3時間 返答時間
■概要 カーボンニュートラル・高い信頼性・使いやすいを追求したプラグインバルブです。耐久回数1.2億回。長期使用でもエアもれ極少を実現。装置非稼働時でエ...
株式会社TAIYO
70人以上が見ています
最新の閲覧: 51分前
100.0% 返答率
43.2時間 返答時間

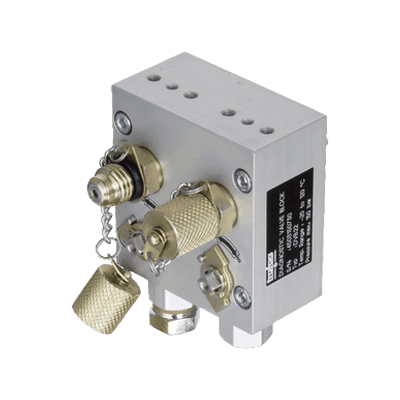

Parkerグローバルスタンダードモデルを国内工場より提供。 ■特長 バルブを取付けるポートは1連～6連まであり。
