伸縮管継手のメーカー40社一覧や企業ランキングを掲載中！伸縮管継手関連企業の2025年4月注目ランキングは1位:中央ベローズ株式会社、2位:株式会社三栄特殊工業、3位:トーフレ株式会社となっています。 伸縮管継手の概要、用途、原理もチェック！
伸縮管継手とは、管の長さの変化に対応できるように設計された管継手です。
管継手は、配管と配管を接続・方向転換・分岐する部品を指します。温度変化による配管の伸縮を吸収することができます。伸縮管継手は、管の長さの変化に対応することが可能です。
熱膨張や地震などによって管の長さが変化した場合でも、伸縮管継手はその変化に合わせて伸縮します。また、振動や衝撃を吸収することもできます。配管システムや機械装置の振動や騒音を軽減し、装置の安定性や快適性を向上させることが可能です。
ただし、伸縮管継手は定期的なメンテナンスが必要です。使用状況や環境によっては、伸縮管継手のクランプや留め具の締め直しや摩耗部品の交換などが必要になる場合があります。メンテナンスを怠ると継手の性能が低下し、漏れや故障のリスクも増加します。
2025年4月の注目ランキングベスト10
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 中央ベローズ株式会社 |
15.6%
|
| 2 | 株式会社三栄特殊工業 |
8.3%
|
| 3 | トーフレ株式会社 |
6.3%
|
| 4 | 株式会社テクノフレックス |
6.3%
|
| 5 | 三井造船特機エンジニアリング株式会社 |
5.2%
|
| 6 | ニチアスウレタン株式会社 |
5.2%
|
| 7 | 株式会社昭和螺旋管製作所 |
5.2%
|
| 8 | 株式会社エーアンドエーマテリアル |
4.2%
|
| 9 | 株式会社バルカー |
4.2%
|
| 10 | 株式会社ヨシタケ |
4.2%
|
項目別
呼称径 A
10 - 20 20 - 60 60 - 100 100 - 160 160 - 210 210 - 310材質
SUS316L SUS304 SCS13 Nitronic50使用圧力 MPa
0 - 0.1 0.1 - 0.5 0.5 - 1最高使用温度 ℃
-10 - 100 100 - 200 200 - 900伸縮量 mm
-30 - -10 -10 - 0 0 - 30バネ定数 N/mm
0 - 5 5 - 10 10 - 20 20 - 35設計圧力 MPa
0 - 0.2 0.2 - 0.5 0.5 - 1全長 mm
0 - 100 100 - 300 300 - 600 600 - 1,000 1,000 - 3,000
株式会社ヴイ・アイ・シー
140人以上が見ています
最新の閲覧: 1日前
5.0 会社レビュー
100.0% 返答率
38.0時間 返答時間
■特長 ・5000型伸縮管継手はスライド形伸縮管継手、別名スリープ形伸縮管継手とも呼ばれるすべり形伸縮管継手です。 ・敷設配管されたパ...
株式会社ベン
60人以上が見ています
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
JIS B 2352 ベローズ形伸縮管継手の用途A (主として冷暖房、空気調和及び衛生配管用) に準拠しています。温度変化によって生じる管の軸...
株式会社フレックス
20人以上が見ています
空気、水、ガス、蒸気、油、排気ガス等のあらゆる気体、液体を配管系を通じて輸送される、各種産業用プラントの動脈において活用される...
株式会社ベン
50人以上が見ています
最新の閲覧: 22時間前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
JIS B 2352 ベローズ形伸縮管継手の用途A (主として冷暖房、空気調和及び衛生配管用) に準拠しています。温度変化によって生じる管の軸...
株式会社フレックス
20人以上が見ています
空気、水、ガス、蒸気、油、排気ガス等のあらゆる気体、液体を配管系を通じて輸送される、各種産業用プラントの動脈において活用される...
株式会社ベン
50人以上が見ています
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
JIS B 2352 ベローズ形伸縮管継手の用途A (主として冷暖房、空気調和及び衛生配管用) に準拠しています。温度変化によって生じる管の軸...
東亜フレックス株式会社
130人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.2時間 返答時間
■用途 ・高絶縁、高周波特性を必要とする各種機器用。 ・エレクトロニクス用超純水または、超々純水配管用。 ・バイオテクノロジー産業...
株式会社ベン
50人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
JIS B 2352 ベローズ形伸縮管継手の用途A (主として冷暖房、空気調和及び衛生配管用) に準拠しています。温度変化によって生じる管の軸...
株式会社フレックス
20人以上が見ています
最新の閲覧: 19時間前
空気、水、ガス、蒸気、油、排気ガス等のあらゆる気体、液体を配管系を通じて輸送される、各種産業用プラントの動脈において活用される...
三弘エマテック株式会社
640人以上が見ています
最新の閲覧: 10時間前
返信の比較的早い企業
5.0 会社レビュー
100.0% 返答率
30.2時間 返答時間
■特徴 ・独自の液圧成形法により製作 ・ロール成形法に比べて精度の高いものが得られる ・応力のバラツキを防止できる ・量産製作での品...
10種類の品番
倉敷化工株式会社
20人以上が見ています
最新の閲覧: 19時間前
■給水用として最適な防振継手 耐塩素性に優れた新ゴム材で、衛生的な配管を実現した給水専用防振継手です。 ■性能・特長 ・日本水道協...
株式会社築地製作所
190人以上が見ています
最新の閲覧: 20時間前
返信の比較的早い企業
4.5 会社レビュー
100.0% 返答率
27.9時間 返答時間
■用途 機器や配管の振動吸収、騒音や偏芯・偏角伸縮吸収、地震による応力吸収
ゼンシン株式会社
20人以上が見ています
最新の閲覧: 37分前
返信のとても早い企業
100.0% 返答率
0.9時間 返答時間
■使用目的 ・消火ポンプ配管の芯合わせ ・振動吸収 ・耐震対策 ■設置場所 消化ポンプ廻り ■特長 ・消防法の技術基準に適合した型式認...
大同特殊工業株式会社
100人以上が見ています
最新の閲覧: 5時間前
返信の比較的早い企業
100.0% 返答率
31.7時間 返答時間
概要 ■使用範囲 (圧力、温度) ・最高使用圧力、最高使用温度が使用範匿内であることを確認の上ご使用下さい。 ・最高使用圧力:1.0MPa ...
東葛工業株式会社
110人以上が見ています
最新の閲覧: 14時間前
返信のとても早い企業
100.0% 返答率
5.8時間 返答時間
■特徴 ・フランジ材質：SCS13 (SUS304相当) ・リミットボルト材質：SUS304 (SS400も可) ・補強リング材質：Nitronic®50 ・※リミットボ...
株式会社エーアンドエーマテリアル
30人以上が見ています
■概要 APコネクターは、ベローズ (伸縮部) に布および樹脂製材料を使用した伸縮継手です。非金属製ならではの柔軟性と組み合わせ自由な...
株式会社ベン
60人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
耐食･耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品のJB-21,22型と同一です。 ■...
昌栄産業株式会社
430人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
4.9時間 返答時間
接液部がステンレスのため耐食性に優れ、また柔軟なベローズを採用していることにより短面間での製作が可能です。 用途 各種低圧用配管...
WitzenmannJapan株式会社
410人以上が見ています
最新の閲覧: 12時間前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
軸方向伸縮継手は、例えば伸縮継手の方向に沿った軸方向変位を吸収するために使用されます。 ・約200mmまでの軸方向変位を吸収すること...
8種類の品番
株式会社フレックス
20人以上が見ています
最新の閲覧: 57分前
空気、水、ガス、蒸気、油、排気ガス等のあらゆる気体、液体を配管系を通じて輸送される、各種産業用プラントの動脈において活用される...
株式会社ベン
60人以上が見ています
最新の閲覧: 32分前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
耐食･耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品のJB-13,14型と同一です。温...
昌栄産業株式会社
310人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
4.9時間 返答時間
軸直角変位が大きい場合に使用されます。また、タイロッドにて内圧推力が拘束されているのでアンカーには大きな荷重が作用しません。 ...
株式会社ベン
40人以上が見ています
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
耐食･耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品のJB-21,22型と同一です。 ■...
大阪ラセン管工業株式会社
120人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
1.6時間 返答時間
SUS310S材を使用した耐熱性に優れたベローズです。
株式会社ベン
50人以上が見ています
最新の閲覧: 22時間前
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
耐食･耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品のJB-13,14型と同一です。温...
昌栄産業株式会社
420人以上が見ています
最新の閲覧: 8時間前
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
4.9時間 返答時間
2次元に配管されたラインにおいて、通常2～4台を1SETとして使用され、角度変位として吸収するタイプです。また、ヒンジピンが付加されて...
株式会社フレックス
20人以上が見ています
空気、水、ガス、蒸気、油、排気ガス等のあらゆる気体、液体を配管系を通じて輸送される、各種産業用プラントの動脈において活用される...
株式会社ベン
40人以上が見ています
返信のとても早い企業
100.0% 返答率
2.1時間 返答時間
外圧二重シール構造を採用しているため外部漏洩に対して安全性が高く、しかも伸縮能力の大きい伸縮管継手です。温度変化によって生じる...
サンエス工業株式会社
130人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
33.3時間 返答時間
■概要 角型の標準キャンバスです。耐熱260度を誇る伸縮継手です。 ■取り扱い材質 フローベスト
昌栄産業株式会社
330人以上が見ています
返信のとても早い企業
5.0 会社レビュー
100.0% 返答率
4.9時間 返答時間
ヒンジ型が単一平面上(2次元)に作用するのに対して、ジンバル型は多重面(3次元)的に角度変位、角度回転として吸収するタイプです。 また...
検索結果 168件 (1ページ/5ページ)
伸縮管継手とは、管の長さの変化に対応できるように設計された管継手です。
管継手は、配管と配管を接続・方向転換・分岐する部品を指します。温度変化による配管の伸縮を吸収することができます。伸縮管継手は、管の長さの変化に対応することが可能です。
熱膨張や地震などによって管の長さが変化した場合でも、伸縮管継手はその変化に合わせて伸縮します。また、振動や衝撃を吸収することもできます。配管システムや機械装置の振動や騒音を軽減し、装置の安定性や快適性を向上させることが可能です。
ただし、伸縮管継手は定期的なメンテナンスが必要です。使用状況や環境によっては、伸縮管継手のクランプや留め具の締め直しや摩耗部品の交換などが必要になる場合があります。メンテナンスを怠ると継手の性能が低下し、漏れや故障のリスクも増加します。
伸縮管継手はさまざまな分野で使用されます。以下は伸縮管継手の使用用途一例です。
ヒーターや冷却装置などの熱交換機器では、伸縮管継手が使用されます。熱膨張や振動によって、配管の長さが変化する場合に、伸縮管継手がその変化を吸収し、配管の応力を軽減することが可能です。これにより、熱交換機器の効率や安全性を向上させ、設備の寿命を延ばします。
ガスパイプラインなどでは、伸縮管継手が使用されることも多いです。地震や地盤の変動によってガス管の伸縮や変位が生じる場合に、伸縮管継手がその変化に対応します。パイプラインの安全性を確保し、供給システムの効率を向上させることが可能です。
船舶や海洋施設の建設でも伸縮管継手が使用されます。海上での振動や波浪による変位や変形に対応するため、配管に伸縮管継手が組み込むことが多いです。船体や施設の可動性や耐久性を確保し、環境変動に対する適応性を向上させます。
自動車など排気システムでは、エンジンからの排気ガスを効率的に排出するために伸縮管継手が使用されることも多いです。エンジンの振動や温度変化により、排気管の長さが変化する場合に伸縮管継手がその変化を吸収します。
高温や振動による配管の破損や漏れを防止し、排気システムの効率や信頼性を向上させます。
伸縮管継手の原理は、伸縮性のある素材と設計に基づいています。伸縮性がある柔軟な素材はゴムやプラスチックなどを使用することが多いです。これにより、管の長さの変化に対応することができます。
伸縮管継手の内部には、複数の畳み込みやリブが配置されています。これらの畳み込みやリブは、継手が伸び縮みする際に変形し、柔軟性を与える部品です。
伸縮管継手は、接続する2つの管やチューブの端部に取り付けられます。一方の端には内部のリブや畳み込みがあり、他方の端には外部のリブや畳み込みがあります。
伸縮管継手はスリーブ型、ベローズ型、ベント型の3種類が代表的です。
内部にスリーブ持つ継手です。スリーブは一方の端の管にスリップジョイント方式でスライドさせることが可能で、他方の端の管にはめ込まれます。伸縮性が高く、伸縮量に合わせてスリーブを調節することができます。

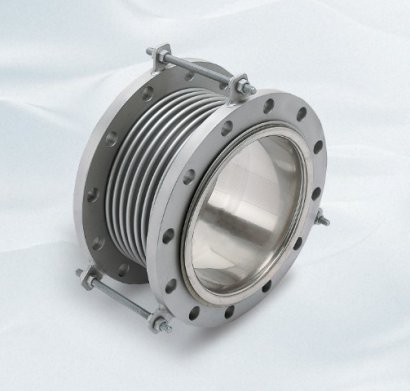

蛇腹 (ベローズ) を持つ継手です。完全に密封されているため、漏れの恐れが少ない点が特徴です。ただし、伸縮の繰り返しによる疲労破壊の可能性があります。
効果的に動作させるためには両端に固定点を設ける必要があり、設置場所が限られています。また、固定点には、ベローズの変位によるバネ反力や内圧による静的推力がかかるため、相応の強度が必要です。
曲げ可能な部分 (ベント) を持つ継手です。曲げ部分にはU字型、Ω型、ループ状などの形状があり、配管の伸縮・たわみ・ねじれを吸収します。
単純な構造をしているため、耐久力が強い点が特徴です。ただし、設置するのに大きなスペースが必要になります。
