レーダー探査についての概要、用途、原理などをご説明します。また、レーダー探査の9社一覧や企業ランキングも掲載しておりますので是非ご覧ください。レーダー探査関連企業の2025年1月注目ランキングは1位:株式会社日さく、2位:株式会社三井E&Sテクニカルリサーチ、3位:日本物理探鑛株式会社となっています。
レーダー探査とは、電磁波レーダーの反射、屈折、透過現象を用いて建造物内部や地中などを検査する非破壊検査サービスです。
レーダー探査は、主に建物などのコンクリート内部の鉄筋や電気配線管の位置を特定したり、地中の空洞・埋設物などを探索したりするために使用されます。非破壊かつ短時間で広範囲を探査することが可能です。
道路調査車や探査機を用いて電磁波を発信して反射してくる電磁波を受信し、材質による比誘電率の違いを利用して探査対象物を分析します。
レーダー探査は、建造物や地中などにおける様々な配管・鉄筋・埋設物を調査・検出するために使用されます。下記のようなものを検出することが可能です。
土木・建築などの分野で広く使用されており、主な調査には下記のようなものがあります。
レーダー探査は、地中や構造物に向けて電磁波を送信し、電磁波の反射を分析して、埋設物の種類や位置を特定する探査方法です。地中等に送信する電波の照射方向を制御することはできないため、通常レーダー装置には移動させながら計測するための車輪がついていることが多いです。
装置からコンクリートや地中に向けて電磁波を放射すると、鉄筋・電気配線管・空洞など、周囲と電気的な性質が異なる物質との境界面で反射が起こります。この反射した電磁波を探査装置の受信アンテナで受信することで、埋設物を検出する仕組みです。
送信から受信までにかかる時間を計測することで、埋設物までの距離 (かぶり厚) を算出することができます。
比誘電率とは、物質の誘電率と真空の誘電率の比であり、物質ごとの固有の値です。電磁波の速度はその媒体固有の比誘電率に影響されます。比誘電率から電磁波の速度を求め、反射時間を計算することで埋設物の深さを算出することが可能です。
水分量によりこの比誘電率は変化し、例えば打設後間もないコンクリートは水分含有量が高いため比誘電率が高くなる傾向にあります。機器によっては比誘電率を自動で算出可能です。
レーダー探査は、土木・建設などの分野で広く使用されています。使用分野によって必要な機能が少しずつ異なる場合もあるため、適切なサービスを選択することが必要です。
建設物などで用いられる多くのレーダー探査機は、車輪がついていて、手で操作するハンディ型、もしくは台車のように両手で押して走らせるカート型があります。路面下の空洞調査、埋設管調査などの広範囲の調査の場合は、レーダーを車両に搭載した道路調査車による調査を行います。
製品やサービスによって特色ある機能が搭載されている場合もあります。例えば、マルチパス方式の製品では1回の計測で内部の3次元立体表示が可能で、横断、縦断の鉄筋や斜めの配管、鉄筋裏の配管、空洞も3次元で容易に確認できます。レーダ3次元データから鉄筋を抽出して、3D CADデータの作成が可能なものもあります。
道路調査などでは、電磁波レーダーに加えてレーザーなどによる表面撮影 (路面性状調査) を組み合わせた複合探査車が用いられる場合もあります。また、AIとの技術融合を行っているサービスでは、路面画像からひび割れを描画したり、自動的に空洞を抽出したりすることが可能です。
2025年1月の注目ランキングベスト9
注目ランキング導出方法| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 株式会社日さく |
30.4%
|
| 2 | 株式会社三井E&Sテクニカルリサーチ |
18.6%
|
| 3 | 日本物理探鑛株式会社 |
9.8%
|
| 4 | 株式会社 コスモテック |
8.8%
|
| 5 | 中央株式会社 |
7.8%
|
| 6 | ウムヴェルト株式会社 |
7.8%
|
| 7 | ライカジオシステムズ株式会社 |
7.8%
|
| 8 | 興亜開発株式会社 |
5.9%
|
| 9 | ジオメンテナンス株式会社 |
2.9%
|
注目ランキング導出方法について
注目ランキングは、2025年1月のレーダー探査ページ内でのクリックシェアを基に算出しています。クリックシェアは、対象期間内の全企業の総クリック数を各企業のクリック数で割った値を指します。社員数の規模
設立年の新しい会社
歴史のある会社
株式会社計測技術サービス
120人以上が見ています
最新の閲覧: 20時間前
100.0% 返答率
54.6時間 返答時間
KGSと東京大学が共同開発した最先端ディジタル信号処理技術を搭載したADSPIRE01が新登場。 日本製で同カテゴリーの製品と比較し圧倒的に壊れにくく、そして軽...
ガデリウス・インダストリー株式会社
10人以上が見ています
最新の閲覧: 28分前
■世界初のインテリジェント地中レーダー (GPR) ソリューション マラ、イーエルコア (MALÅ Easy Locator Core) は、埋設物 (ユーティリティ) 探査の専門家向け...
ガデリウス・インダストリー株式会社
10人以上が見ています
最新の閲覧: 1日前

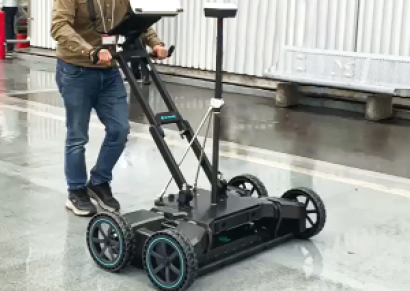

■3D GPRマッピング可能なコンパクト地中レーダー マラ3Dイメージング・アレイ (MIRA) は、高速で、一度の計測で三次元のデータを取得できるGPRシステムであり...
