位置決めピンについての概要、用途、原理などをご説明します。また、位置決めピンのメーカー8社一覧や企業ランキングも掲載しております。位置決めピン関連企業の2025年2月注目ランキングは1位:鍋屋バイテック会社、2位:株式会社コスメック、3位:太陽金型用品株式会社となっています。
位置決めピンとは、機械加工および製造設備組み立てにおいて対象物を正確に位置決めをする部品です。
位置決めする物として、代表的に以下のものがあります。
位置決めピンは多くの場合、寸法精度の高い穴に挿入されており、そのピンに向かって相手の部品をはめ込む方式が多く、ピンの寸法公差はh7もしくはm6が主です。
今日の工業製品には無くてはならない物となっており、大型の製品から精密機器まで様々な製品に使用されています。
位置決めには、ラフに位置決めかつ着脱が容易な平行ピンと、位置決めを正確にし、かつ、ワークを繰り返し当てて使用するノックピン等に分類されます。下記に特徴および使用用途を示します。
ノックピンというのはノックつまり打ち込みのピンの事であり、一般的にダウエルピンの事をノックピンとも言います。
ダウエルピンはJISB5062及びJISB1355で規格が記されており、機器の心出しや位置決めに用いるピンのことを指します。
軸径にプラス公差が適用されており、打ち込まないと穴に入らないためノックピンとも言われ、硬度指定によりピンが硬いので繰り返して脱着するような場所に使用される傾向があります。
一方、平行ピンはプラスとマイナス公差を有し焼入れがされていないピン（ただし、タップ加工されているのは焼きが入っている）のため硬度はピンの材質特性に影響されます。そのためラフに位置決めをするときや静的な位置決めにのみ適していますが、その代わり着脱は容易に出来るため作業性はノックピンと比較すると大幅に優れています。
位置決めピンを使用する際は、その使用目的、性能等を考慮しそれに応じたピンを使用する必要があります。
参考文献
(1) JISB1355 ダウエルピン
(2) JISB5062：金型用ダウエルピン
(3) JISB1354：平行ピン
(4)JISB1359：メネジ付き平行ピン
*一部商社などの取扱い企業なども含みます。
| 順位 | 会社名 | クリックシェア |
|---|---|---|
| 1 | 鍋屋バイテック会社 |
22.2%
|
| 2 | 株式会社コスメック |
19.4%
|
| 3 | 太陽金型用品株式会社 |
11.1%
|
| 4 | 神津精機株式会社 |
11.1%
|
| 5 | 株式会社イマオコーポレーション |
8.3%
|
| 6 | ロームヘルド・ハルダー株式会社 |
5.6%
|
| 7 | 株式会社ニッシンテクノ |
2.8%
|
| 8 | 西村陶業株式会社 |
2.8%
|
株式会社CHAMPION CORPORATION
110人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
6.1時間 返答時間
位置決めに使用されるピンです。無電解ニッケルメッキ仕様です。
株式会社精工ドリル
110人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
1.2時間 返答時間
■製品概要 φ1.0以下の小径サイズが得意です。テーパー部の面粗度を細かく仕上げています。
日東精工株式会社
520人以上が見ています
最新の閲覧: 2時間前
返信の早い企業
4.0 会社レビュー
100.0% 返答率
9.4時間 返答時間
ねじ締結以外の締結方法に関する製品を提供します。また、十字穴や弊社特殊駆動部製品に対応したビットもご提供いたします。 Sピン スプリングピン バネ性を...
シュンク・ジャパン株式会社
500人以上が見ています
最新の閲覧: 1日前
返信の早い企業
100.0% 返答率
11.7時間 返答時間
ショートテーパ付きクランプピン、クランピングパレット、ワーク、デバイスとクランプモジュールの形状フィット接続用。 利点とメリット ■ショートテーパを...
7種類の品番
株式会社ハヤシ
130人以上が見ています
最新の閲覧: 20時間前
■特徴 KiKiのノックピンは、富山県氷見市の製造メーカーが一本一本丹念に造り上げ、世界でも類を見ない高品質を誇っています。元々縫い針を作っていた工場だ...
ボサード株式会社
570人以上が見ています
最新の閲覧: 12時間前
返信のとても早い企業
100.0% 返答率
4.2時間 返答時間
ピン ・ キー ・ 止め輪は、主に位置決め・抜け止め・固定のために用いられ、産業機械をはじめ、あらゆる業界の多種多様な製品に用いられています。軸と歯車...
9種類の品番
有功社シトー貿易株式会社
110人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.8時間 返答時間
■シトースパイダープレッサーとは ブランキングステーションで製品の両側の外周カスやドブを押さえ、スムーズな搬送を可能する商品です。シトースパイダープ...

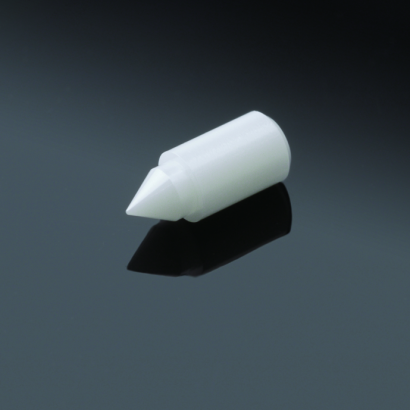

三和クリエーション株式会社
220人以上が見ています
返信のとても早い企業
100.0% 返答率
0.7時間 返答時間
溶接用のガイドピンとしてご利用頂いております。超硬合金製のため長寿命使用が実現されています。
有功社シトー貿易株式会社
130人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.8時間 返答時間
■シトーロックとは ストリッピング型を輸送・保管中にストリッピングツールが接触することで、型が破損してしまうことがあります。シトーロックはストリッピ...
シュンク・ジャパン株式会社
280人以上が見ています
最新の閲覧: 22時間前
返信の早い企業
100.0% 返答率
11.7時間 返答時間
ショートテーパ付きクランプピン、ワークやデバイスとクランプモジュールの形状フィット接続用。 利点とメリット ■ショートテーパを介した位置決め 0.005 mm...
3種類の品番
株式会社SPEEG
210人以上が見ています
最新の閲覧: 3時間前
加工数量があまり多くないが少なくもない時、簡単なシャフト加工なのに汎用旋盤などで全長決めをしてからNC旋盤で加工する等、そんな時間の無駄使いは必要あ...
セルジャパン株式会社
230人以上が見ています
100.0% 返答率
50.8時間 返答時間
■セルフクリンチングファスナーとは セルフクリンチングファスナーとはプレスによって固定力を得る締結具のことです。ナットの一種で、加締めと同様の働きを...
シュンク・ジャパン株式会社
490人以上が見ています
最新の閲覧: 17時間前
返信の早い企業
100.0% 返答率
11.7時間 返答時間
ショートテーパ付きクランプピン、ワークやデバイスとクランプモジュールの形状フィット接続用。 ■利点とメリット ・ショートテーパを介した位置決め 0.005 ...
10種類の品番
PEM Japan株式会社
180人以上が見ています
■PEM® ブランドのクリンチングスタッドとピンはアルミニウム、スチール又はステンレス母材に取り付けられます。 PEM® クリンチングスタッドは、適切な大きさ...
株式会社クロダ
440人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
49.8時間 返答時間
■概要 ・特注ガイドピン/ブッシュ 小ロットよりご相談下さい。 (テーパー/超鏡面仕上げ部品/サブミクロン保証部等) ・ゴムコアピン 少量1本から対応±0.01保...
10種類の品番
有功社シトー貿易株式会社
100人以上が見ています
返信の比較的早い企業
100.0% 返答率
18.8時間 返答時間
■Kガイドとは CAD面位置決めガイド。ロケーター方式のCAD面ガイドで転写時の精度は良好です。より精度を高めるためには木型に対してCAD面が平行になるように...
株式会社恒栄トレーディング
140人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
30.7時間 返答時間
■概要 ・強度：S45C ・M22*200L,M22*250L
株式会社ハヤシ
110人以上が見ています
最新の閲覧: 1日前
■用途 ノックピンが落下して、金型破損の恐れのある箇所に使用。また、従来のホロセット止めと比較し、ネジ切りやネジ止めの必要が無いため、加工工程・作業...
株式会社精工ドリル
100人以上が見ています
最新の閲覧: 1日前
返信のとても早い企業
100.0% 返答率
1.2時間 返答時間
■製品概要 φ1.0以下の小径サイズが得意です。1本から量産まで対応致します。
PEM Japan株式会社
160人以上が見ています
最新の閲覧: 17時間前
■PEM® ブランドのクリンチングスタッドとピンはアルミニウム、スチール又はステンレス母材に取り付けられます。 PEM® クリンチングスタッドは、適切な大きさ...
PEM Japan株式会社
90人以上が見ています
最新の閲覧: 1日前
■PEM® ブランドのマイクロPEM® ファスナーは、現在及び未来のコンパクトエレクトロニクスに理想的なファスナーです。 現在そして未来のコンパクトエレクトロ...
ボーセイキャプティブ株式会社
110人以上が見ています
最新の閲覧: 1日前
返信の比較的早い企業
100.0% 返答率
27.1時間 返答時間
■特長 ・圧入することで位置決めが容易 ・圧入後に板端への膨らみが出にくいため、隅打ちも可能
株式会社クロダ
310人以上が見ています
最新の閲覧: 1日前
100.0% 返答率
49.8時間 返答時間
■材料SUJ2 熱処理硬度 58°～60° ※他にも品番がございます。
10種類の品番
株式会社CHAMPION CORPORATION
150人以上が見ています
最新の閲覧: 8時間前
返信の早い企業
100.0% 返答率
6.1時間 返答時間
φ50のガイドピンです。高周波焼入です。
PEM Japan株式会社
120人以上が見ています
■PEM® ブランドのクリンチングスタッドとピンはアルミニウム、スチール又はステンレス母材に取り付けられます。 PEM® クリンチングスタッドは、適切な大きさ...
株式会社CHAMPION CORPORATION
160人以上が見ています
最新の閲覧: 22時間前
返信の早い企業
100.0% 返答率
6.1時間 返答時間
射出成型金型用のガイドピンです。
検索結果 97件 (1ページ/全2ページ)
783 円
60 円
1,500 円
Metoreeに登録されている位置決めピン97製品の2025年3月27日時点での価格データを元に算出しています。
